Соединения
24
Ru
■

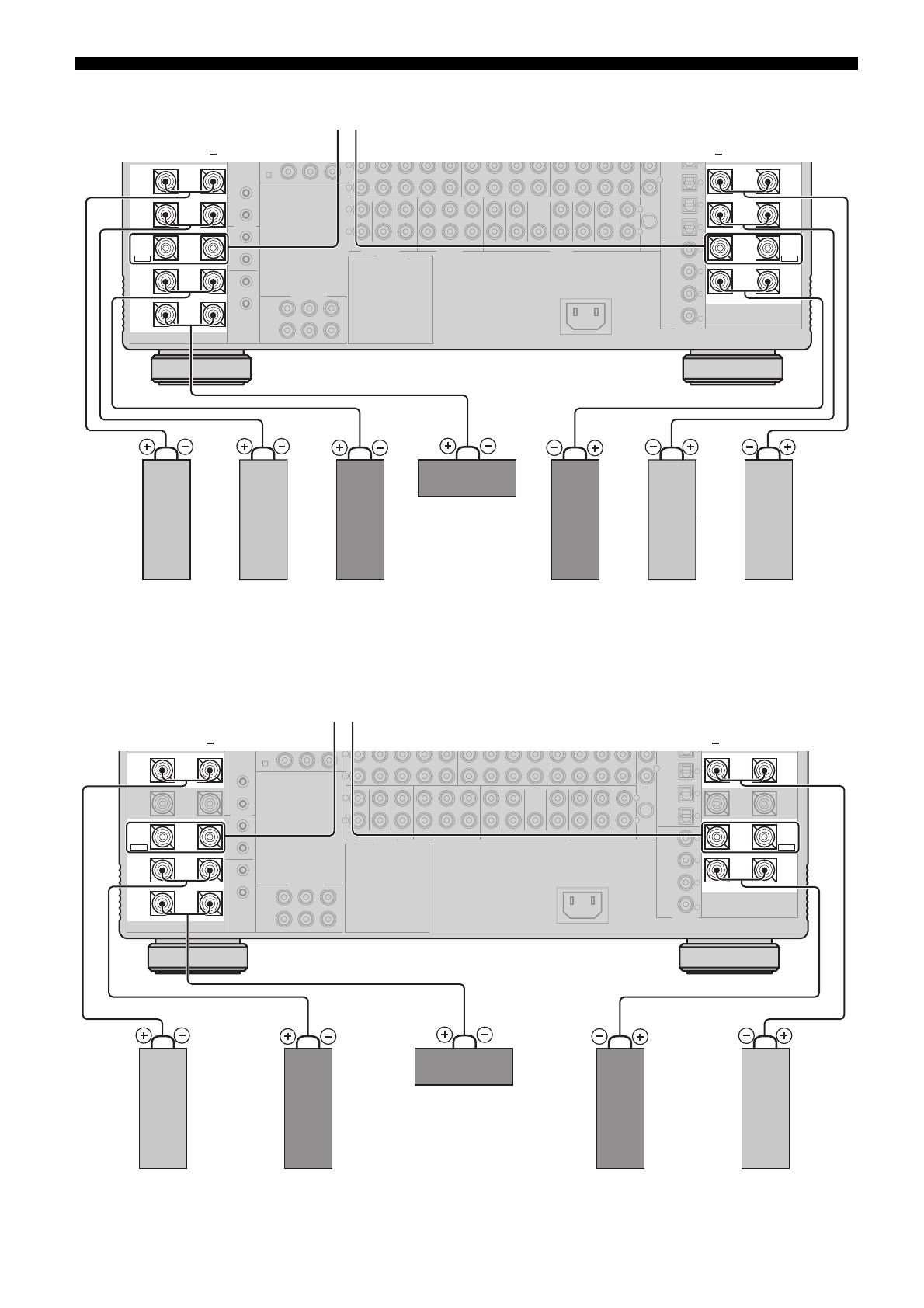

Для 7.2/7.1(или 6.2/6.1)-канальной установки колонок
* При использовании одной тыловой колонки окружающего звучания, подключите колонку к терминалу колонки SUR.BACK/BI-AMP (SINGLE).
■
Для 5.2/5.1 -канальной настройки колонок
COMPONENT VIDEO
AC OUTLET
ZONE OUT
PRE OUT
AC IN
GND
MULTI CH INPUT
TRIGGER
OUT
REMOTE
DIGITAL IN
SURROUND
(SINGLE)
SUR. BACK/
BI-AMP
FRONT B
/ZONE
FRONT A
P
R
P
B
Y
MONITOR
OUT
OUT
1
2
IN
OUT
IN
FRONT (6CH)
CENTER
SUBWOOFER
SURROUND
CENTER
(FRONT)
(SINGLE)
SUR. BACK
(REAR)
SUBWOOFER
FRONT
PRESENCE
REAR
PRESENCE
FRONT
ZONE 2
ZONE 3
ZONE 4
SURROUND
SB (8CH)
1
2
+12v
15mA MAX.
1
2
DVD
DVR
DVD
DTV
CD
CBL/SAT
OPTICAL
COAXIAL
BD/
HD DVD
8
7
6
5
4
3
2
1
EXTRA SP
SURROUND
SUR. BACK/
BI-AMP
FRONT B
/ZONE
FRONT A
CENTER
EXTRA SP
DVR
D
R
L
R
L
R
L
R
+
+
Правая
колонка
окружающего
звучания
Центральная
колонка
Колонки FRONT B
Тыловая правая
колонка
окружающего
звучания
Фронтальная
правая
колонка
Фронтальная
левая
колонка
Тыловая левая
колонка
окружающего
звучания
*
Левая
колонка
окружающего
звучания
COMPONENT VIDEO
AC OUTLET
ZONE OUT
PRE OUT
AC IN
GND
MULTI CH INPUT
OUT
REMOTE
DIGITAL IN
SURROUND
(SINGLE)
SUR. BACK/
BI-AMP
FRONT B
/ZONE
FRONT A
P
R
P
B
Y
MONITOR
OUT
OUT
1
2
IN
OUT
IN
FRONT (6CH)
CENTER
SUBWOOFER
SURROUND
CENTER
(FRONT)
(SINGLE)
SUR. BACK
(REAR)
SUBWOOFER
FRONT
PRESENCE
REAR
PRESENCE
FRONT
ZONE 2
ZONE 3
ZONE 4
SURROUND
SB (8CH)
1
2
+12v
15mA MAX.
1
2
DVD
DVR
DVD
DTV
CD
CBL/SAT
OPTICAL
COAXIAL
BD/
HD DVD
8
7
6
5
4
3
2
EXTRA SP
SURROUND
SUR. BACK/
BI-AMP
FRONT B
/ZONE
FRONT A
CENTER
EXTRA SP
DVR
D
R
L
R
L
R
L
R
+
+
Правая колонка
окружающего
звучания
Центральная
колонка
Колонки FRONT B
Фронтальная
правая
колонка
Фронтальная
левая
колонка
Левая колонка
окружающего
звучания
