9

>  Перед тем, как начать

эксплуатацию

> Подсоединение

> Настройка > Воспроизведение >  Наименования органов

управления и отображения

9

> Before start

> Hookup

> Setup > Playback > Part Names

> Advanced Manual

Troubleshooting | Appendix

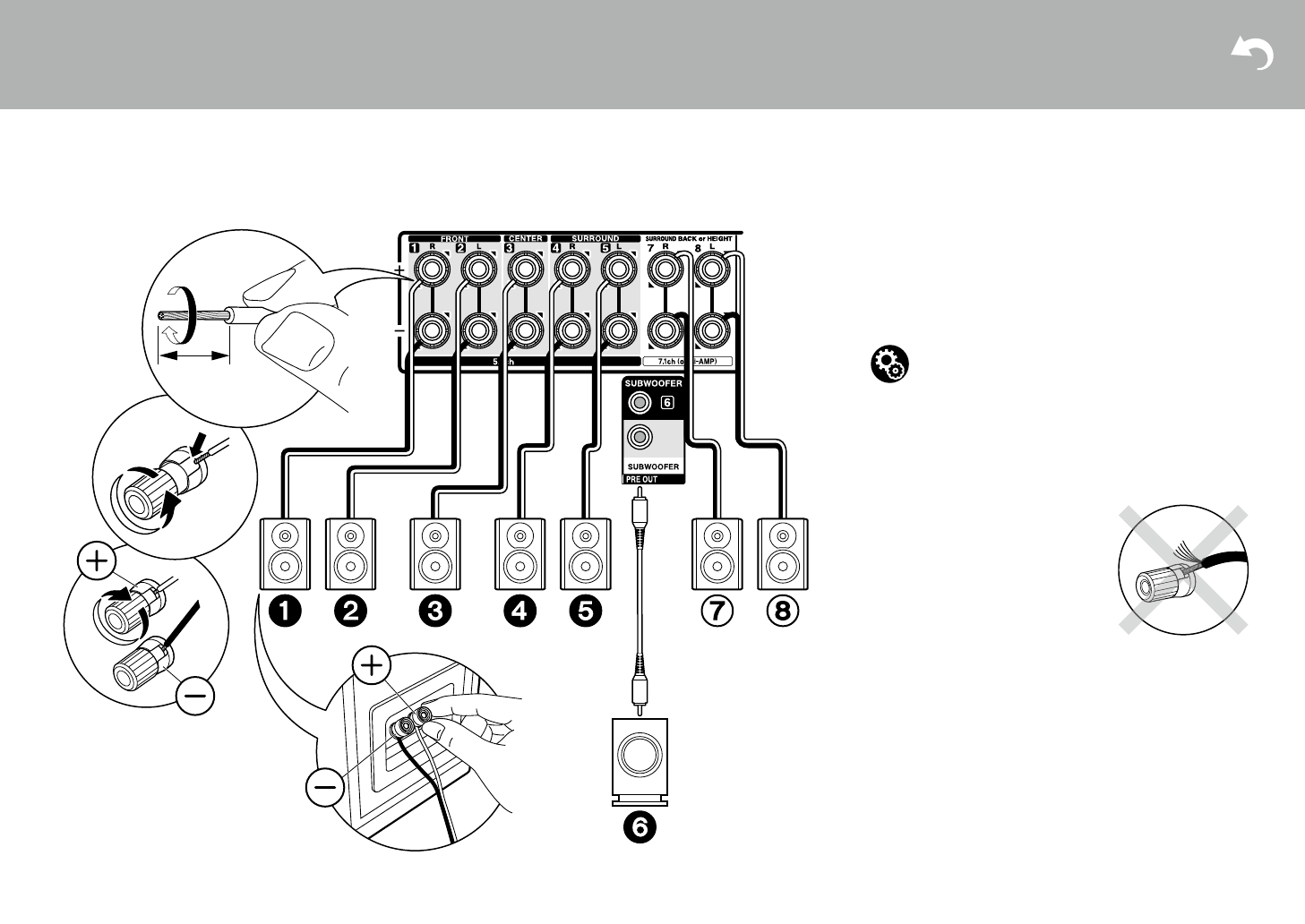

Step2: Connect the Speakers

2

1

1/2˝

(12 mm)

1

 Speaker cable,

2

 Subwoofer cable

in case of:

Pages 3 to 7

Connect

123456

 for a 5.1-channel system. For a

7.1-channel system, select either surround back speakers

or height speakers, and connect

78

. Up to two powered

subwoofers can be connected. The same signal is output

from each of the SUBWOOFER jacks.

Make sure the exposed wires of the speakers do not stick out of

the speaker terminals when connecting. If the exposed wires of

the speakers touch the rear panel or the + and – wires touch each

other, the protection circuit will be activated.

Setup

0

The speaker configuration is set to

123456

78

 audio output by default. If there

are speakers you won't be connecting, you need to

change the settings in Initial Setup, "1. AccuEQ

Room Calibration" (

Ä

P18) so that the audio from

those speakers you are not connecting is sent to

other speakers.

SN29402164_TX-NR656_BAS_En.book  9 ページ  ２０１６年３月８日　火曜日　午後４時３２分

Шаг 2: Подсоединение акустических систем



Для случаев, описанных

на стр. 3-7

Проделайте соединения

➊ ➋ ➌ ➍ ➎ ➏

 для 5.1-каналь

-

ной системы. Для 7. 1-канальной системы, выберите

либо задние тыловые Ас, либо верхние Ас, и проделайте

соединения

⑦ ⑧

. Можно подсоединить до двух активных

сабвуферов. На оба разъема SUBWOOFER выдается

один и тот же сигнал.

Настройка

•

Конфигурация Ас установлена на аудио выходы

➊ ➋ ➌ ➍ ➎ ➏ ⑦ ⑧

 по умолчанию. если имеются

колонки, которые вы не хотите подсоединить, не

-

обходимо изменить настройки в меню «Первона

-

чальной настройки» — «Initial Setup», «1. AccuEQ

Room Calibration» (стр. 18), чтобы аудио сигналы

тех колонок, которые вы не подсоединили, были

переданы на другие Ас.

9

> Before start

> Hookup

> Setup > Playback > Part Names

> Advanced Manual

Troubleshooting | Appendix

Step2: Connect the Speakers

2

1

1/2˝

(12 mm)

1

 Speaker cable,

2

 Subwoofer cable

in case of:

Pages 3 to 7

Connect

123456

 for a 5.1-channel system. For a

7.1-channel system, select either surround back speakers

or height speakers, and connect

78

. Up to two powered

subwoofers can be connected. The same signal is output

from each of the SUBWOOFER jacks.

Make sure the exposed wires of the speakers do not stick out of

the speaker terminals when connecting. If the exposed wires of

the speakers touch the rear panel or the + and – wires touch each

other, the protection circuit will be activated.

Setup

0

The speaker configuration is set to

123456

78

 audio output by default. If there

are speakers you won't be connecting, you need to

change the settings in Initial Setup, "1. AccuEQ

Room Calibration" (

Ä

P18) so that the audio from

those speakers you are not connecting is sent to

other speakers.

SN29402164_TX-NR656_BAS_En.book  9 ページ  ２０１６年３月８日　火曜日　午後４時３２分

Убедитесь, что зачищенные провода не разлохмачены

и не вылезают из-под клемм при подключении. если

голые провода касаются задней панели устройства

или имеется короткое замыкание плюсового + и минусо

-

вого концов кабеля, это может привести к срабатыванию

схемы защиты.

1

 колоночный кабель,

2

 сабвуферный кабель
