12

>  Перед тем, как начать

эксплуатацию

> Подсоединение

> Настройка > Воспроизведение >  Наименования органов

управления и отображения

12

> Before start

> Hookup

> Setup > Playback > Part Names

> Advanced Manual

Troubleshooting | Appendix

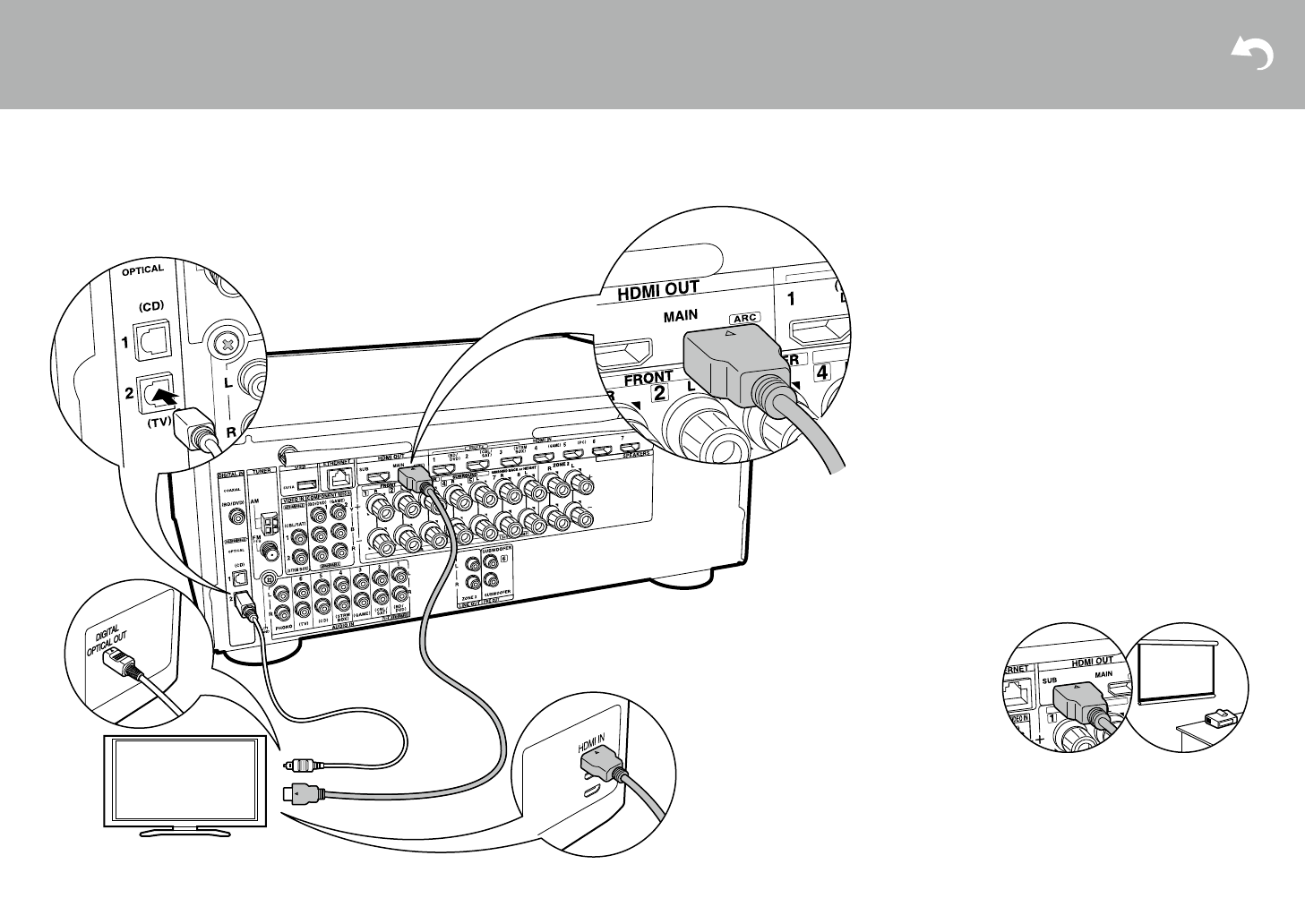

TV

1

2

1

 HDMI cable,

2

 Digital optical cable

if you have:

Non-ARC TV

This unit is connected between your TV and AV

components. If you connect two or more AV components,

you can select the video displayed on the TV and the

audio output from this unit by changing the input selector.

This describes the connections for a TV that does not

support the ARC (Audio Return Channel) feature. By

connecting with both an HDMI cable and a digital optical

cable, you can not only output the video input to this unit

to the TV, but you can also play the sound from the TV

through this unit.

If the TV doesn't have a DIGITAL OPTICAL OUT jack, use

an analog audio cable and connect the TV's ANALOG

AUDIO OUT jack to the AUDIO IN TV jack on this unit.

0

Connection with a digital optical cable is not necessary

if you will watch TV through a device such as a cable

set-top box (that is, not use a tuner built into the TV).

Another TV or projector can be connected to the HDMI OUT SUB

jack. This jack does not support ARC. For details about how to

output the video to a connected device (

Ä

P20)

SN29402164_TX-NR656_BAS_En.book  12 ページ  ２０１６年３月８日　火曜日　午後４時３２分



если у вас телевизор

без функции ARC (Audio

Return Channel):

Это устройство подключается между телевизо

-

ром и AV-компонентами. если вы подсоедините два

или более AV компонента, вы можете выбирать видео,

отображаемое на экране телевизора и аудио выход

с ресивера путем переключения входного селектора.

Здесь показаны подключения к телевизору, не поддер

-

живающему ARC (Audio Return Channel — канал возврата

аудио сигнала). Подсоединив ресивер с помощью кабеля

HDMI и еще цифрового оптического кабеля, вы можете

не только подать выход видео с ресивера на Тв, но и так

-

же сможете воспроизводить звук с телевизора через

данный ресивер.

если TV не имеет выходного разъема DIGITAL OPTICAL

OUT, используйте аналоговый аудио кабель и соедините

разъем телевизора ANALOG AUDIO OUT с разъемом

AUDIO IN TV на ресивере.

•

соединение с помощью цифрового оптического

кабеля не надо делать, если вы будете смотреть

телевизор через такие устройства, как приставка

кабельного Тв (то есть, не используя тюнер, встроен

-

ный в Тв).

12

> Before start

> Hookup

> Setup > Playback > Part Names

> Advanced Manual

Troubleshooting | Appendix

TV

1

2

1

 HDMI cable,

2

 Digital optical cable

if you have:

Non-ARC TV

This unit is connected between your TV and AV

components. If you connect two or more AV components,

you can select the video displayed on the TV and the

audio output from this unit by changing the input selector.

This describes the connections for a TV that does not

support the ARC (Audio Return Channel) feature. By

connecting with both an HDMI cable and a digital optical

cable, you can not only output the video input to this unit

to the TV, but you can also play the sound from the TV

through this unit.

If the TV doesn't have a DIGITAL OPTICAL OUT jack, use

an analog audio cable and connect the TV's ANALOG

AUDIO OUT jack to the AUDIO IN TV jack on this unit.

0

Connection with a digital optical cable is not necessary

if you will watch TV through a device such as a cable

set-top box (that is, not use a tuner built into the TV).

Another TV or projector can be connected to the HDMI OUT SUB

jack. This jack does not support ARC. For details about how to

output the video to a connected device (

Ä

P20)

SN29402164_TX-NR656_BAS_En.book  12 ページ  ２０１６年３月８日　火曜日　午後４時３２分

еще один телевизор или проектор может быть подклю

-

чен к разъему HDMI OUT SUB. Этот разъем не поддержи

-

вает функцию ARC.

Обращайтесь к инструкции на TV или другое подключен

-

ное видео устройство за указаниями по подсоединению

и по настройке (стр. 20).

1

 HDMI кабель,

2

 цифровой оптический кабель
