BD/DVD

1

2

3

1

 Component video cable,

2

 Digital coaxial cable,

3

 Analog audio cable

if you have:

Non-HDMI AV Components

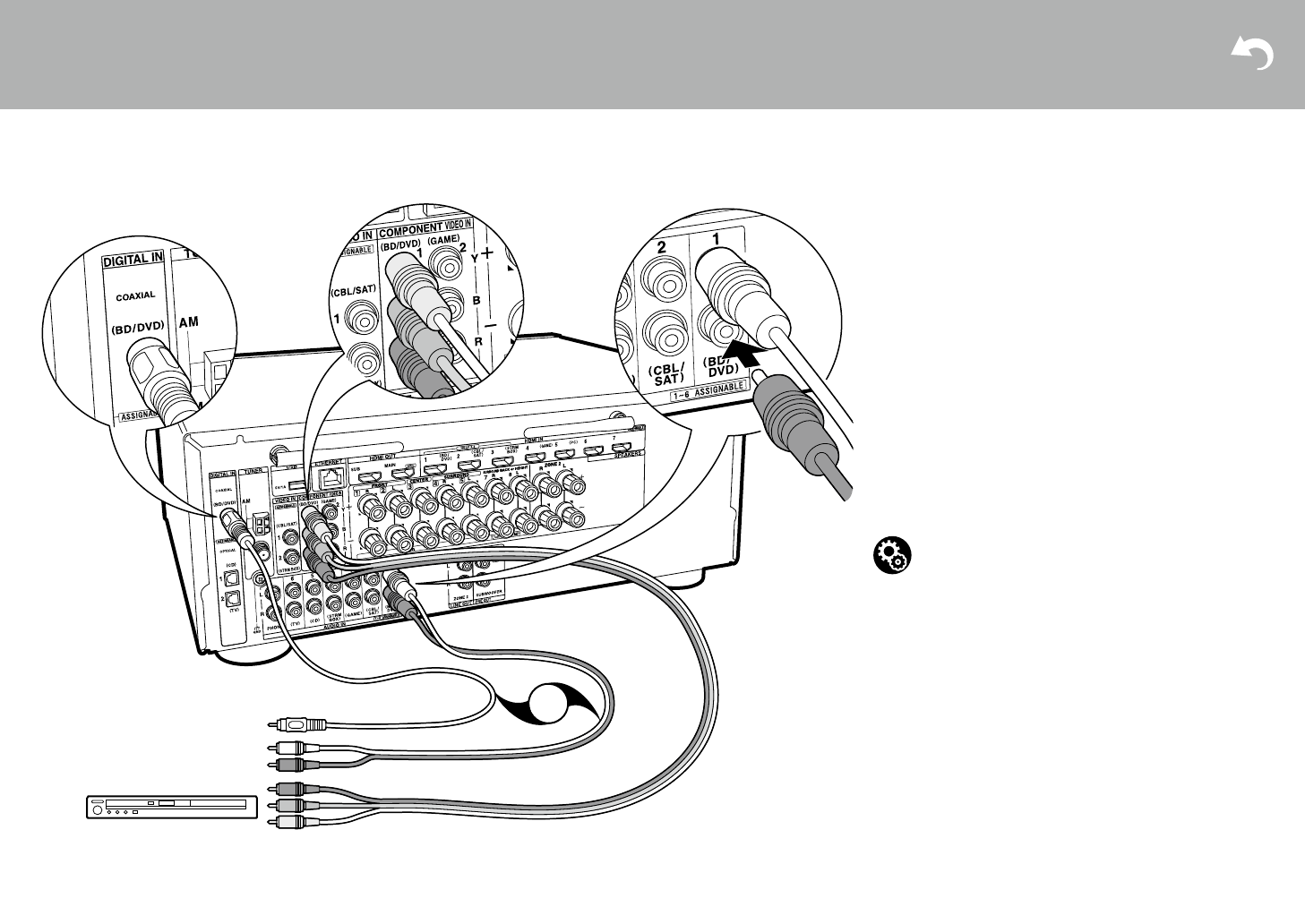

This is an example of connection with an AV component

that does not have an HDMI jack. Make the connections

to the AV component to match the jacks it has. When

video input connection is to the BD/DVD jack, the audio

input connection should also be to the BD/DVD jacks, and

so on, so that you connect the video input jacks to the

jacks with the same name as the audio input jacks. Note

that video signals input to the VIDEO IN jack or the

COMPONENT VIDEO IN jacks will be upconverted to

HDMI signals and then output from the HDMI OUT jack.

0

To enjoy digital surround playback in formats such as

Dolby Digital, you need to make a connection for audio

signals with a digital coaxial cable or digital optical

cable.

Setup

0

The COMPONENT VIDEO IN jacks are

compatible only with 480i or 576i resolution. When

you input video signals to the COMPONENT

VIDEO IN jacks, set the output resolution of the

player to 480i or 576i. Select interlace if there is no

option for 480i, etc. If your player does not support

480i or 576i output, use the VIDEO IN jack.

0

To enjoy digital surround sound including Dolby

Digital, audio output should be set to "Bitstream

output" on the connected Blu-ray Disc Player or

other device.

SN29402164_TX-NR656_BAS_En.book  14 ページ  ２０１６年３月８日　火曜日　午後４時３２分



если у вас есть

AV компоненты

без интерфейса HDMI

Это пример соединения с AV-компонентами, не имеющи

-

ми HDMI разъемов. Подключения для AV-компонентов

следует делать в соответствии с разъемами, которые

они имеют. Когда видео вход подключен к разъему

BD / DVD, входное соединение для аудио так же должно

быть на разъеме BD / DVD и так далее, так чтобы вы

подключали видео вход на разъемы с таким же именем,

как и входные аудио разъемы. имейте в виду, что вход

-

ные видео сигналы, поступающие на разъем VIDEO

IN или COMPONENT VIDEO IN будут преобразованы

в сигналы HDMI и будут выдаваться на HDMI выходной

разъем.

•

Для воспроизведения цифрового окружающего звука,

включая Dolby Digital, вы должны сделать соеди

-

нение для аудио сигналов с помощью цифрового

коаксиального или оптического кабеля.

Настройка

•

разъем COMPONENT VIDEO IN совместимы толь

-

ко с разрешением видео 480i или 576i. При пода

-

че видео сигналов на входы COMPONENT VIDEO

IN установите выходное разрешение плеера

в 480i или 576i. выберите режим с чересстрочной

разверткой, если нет варианта с разрешением

видео 480i и т. д. если ваш плеер не поддержива

-

ет разрешение в 480i или 576i, тогда используйте

разъем для композитного сигнала VIDEO IN.

•

Для воспроизведения цифрового окружающего

звука, включая Dolby Digital,, на подключенном

Blu-ray плеере, проигрывателе дисков или другом

устройстве,.аудио выход должен быть установ

-

лен в режим «bitstream output».

1

 компонентный видео кабель,

2

 цифровой коаксиальный кабель,

3

 аналоговый аудио кабель

или
