25

>  Перед тем, как начать

эксплуатацию

> Подсоединение > Настройка > Воспроизведение

>  Наименования органов

управления и отображения

1.   Кнопка ON / STANDBY: включает ресивер и перево

-

дит его в режим standby.

2.  Кнопка MUSIC OPTIMIZER и индикатор: включает

и отключает функцию MUSIC OPTIMIZER, которая

улучшает качество сжатого аудио.

Кнопка / индикатор PURE AUDIO (европейская, австра

-

лийская и азиатские модели): Дисплей и аналоговые

видео схемы отключаются при переводе ресивера

в режим Pure Audio для обеспечения самого чистого

звука.

3.

индикатор HYBRID STANDBY: загорается, когда реси

-

вер переходит в режим standby при сквозном пропу

-

ске сигналов — HDMI Through или сетевом режиме

Network Standby.

4.  Датчик иК сигналов дистанционного управления

5.  Кнопка ZONE 2: управляет мультизонными функциями

ZONE

6.  Кнопка OFF: отключает мультизонные функции ZONE

7.  Кнопка DIMMER: изменяет яркость дисплея.

8.  Дисплей (см. стр. 27).

9.

Кнопка SETUP: используется при задании настроек

в меню

10. Кнопки стрелок курсора (▼ TUNING ▲ / ◄ PRESET ►)

и кнопка ENTER: передвигают курсор и подтверждают

выбор. При прослушивании AM / FM передач, служат

для настройки на станции ▼ TUNING ▲или для вы

-

бора зарегистрированных станций с помощью

◄ PRESET ►.

11. Кнопка RETURN: возвращает дисплей на предыдущий

уровень

12. ручка MASTER VOLUME: регулировка громкости

13. (сверху) Кнопка LISTENING MODE / (снизу) ручка выбо

-

ра LISTENING MODE: позволяет выбирать режим про

-

слушивания. сначала нажимайте на кнопку несколько

раз для выбора категории из списка «Movie / TV»,

«Music», «Game», а затем вращайте ручку для измене

-

ния режима прослушивания.

14. (сверху) Кнопка TONE / (снизу) ручка выбора TONE:

позволяет регулировать тембр звука. сначала нажи

-

майте на кнопку несколько раз для выбора «Bass»

или «Treble», а затем вращайте ручку для настройки.

15. Гнездо PHONES: для подключения наушников со стан

-

дартным штекером 0.25 дюйма или 6.3 мм

16. Кнопки селектора входов

17. Гнездо SETUP MIC: для подключения измерительного

микрофона

18. вход AUX INPUT AUDIO / HDMI: можно подключить

видеокамеру или другие подобные устройства

25

> Before start > Hookup > Setup > Playback

> Part Names

> Advanced Manual

Troubleshooting | Appendix

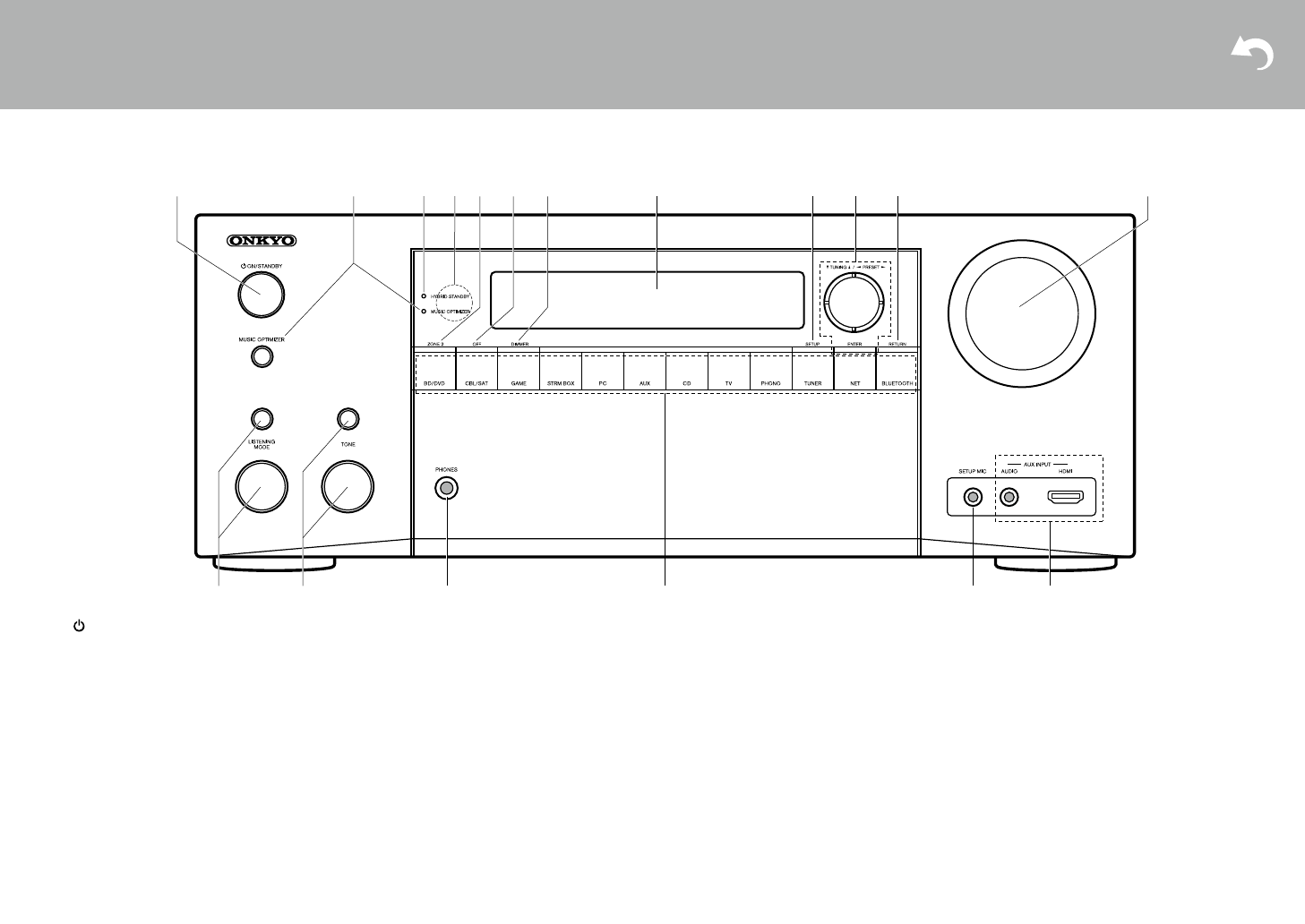

Front Panel

1.

Í

ON/STANDBY button: Turns the unit on or into

standby mode.

2. MUSIC OPTIMIZER button/indicator (North American

and Taiwanese models): Turns on/off the Music

Optimizer function that provides better sound quality for

compressed audio.

PURE AUDIO button/indicator (European, Australian and

Asian models): Switches the unit to Pure Audio mode.

3. HYBRID STANDBY indicator: Lights if the unit enters

standby mode when the features are enabled that

continue to work when this unit is in standby, such as

HDMI Standby Through and Network Standby.

4. Remote control sensor

5. ZONE 2 button: Controls the multi-zone function.

6. OFF button: Switches the multi-zone function off.

7. DIMMER button: Switches the brightness of the display.

8. Display (

Ä

P27)

9. SETUP button: Displays the Setup menu.

10. Cursor buttons (

4

TUNING

3

 /

2

PRESET

1

 button)

and ENTER button: Select the item with the cursors and

press ENTER to confirm your selection. When using the

TUNER, select the frequency with

4

TUNING

3

, or

select preset stations with

2

PRESET

1

.

11. RETURN button: Returns the display to the previous

state.

12. MASTER VOLUME: Allows you to adjust the volume.

13. (Up) LISTENING MODE button / (Down) LISTENING

MODE dial: Allows you to select the listening mode.

Press the button repeatedly to select a category from

"Movie/TV", "Music", "Game", then turn the dial to

change the mode.

14. (Up) TONE button / (Down) TONE dial: Adjusts the high

tone and low tone. Press the button repeatedly to select

the item to adjust from "Bass" and "Treble", and turn the

dial to adjust.

15. PHONES jack: Stereo headphones with a standard plug

(1/4 inch or ø6.3 mm) are connected.

16. Input selector button: Switch the input to be played.

17. SETUP MIC jack: The supplied speaker setup

microphone is connected.

18. AUX INPUT AUDIO/HDMI jack: A video camera or such

other device is connected.

1

2

10

6

12

11

5

7

9

8

14

13

18

16

17

15

4

3

SN29402164_TX-NR656_BAS_En.book  25 ページ  ２０１６年３月８日　火曜日　午後４時３２分

Передняя панель
