Шаг 3: Подсоединение телевизора



если у вас есть телевизор

с функцией ARC (Audio

Return Channel):

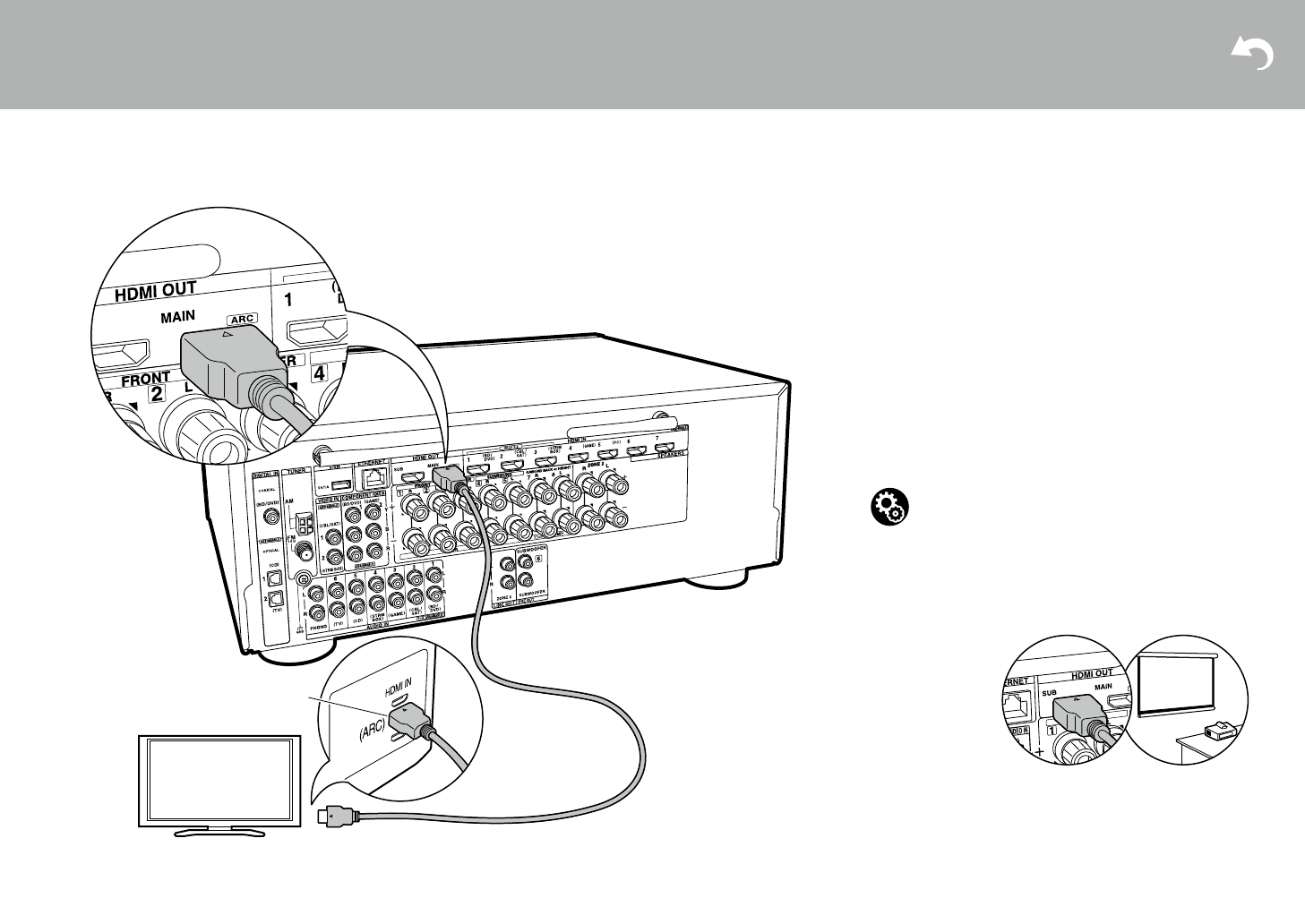

Это устройство подключается между телевизором

и AV-компонентами. если вы подсоедините два или бо

-

лее AV компонента, вы можете выбирать видео, отобра

-

жаемое на экране телевизора и аудио выход с ресивера

путем переключения входного селектора. Здесь показа

-

ны подключения к телевизору, поддерживающему ARC

(Audio Return Channel — канал возврата аудио сигнала).

Подсоединив ресивер с помощью всего одного кабеля

HDMI, вы можете не только подать выход видео с ре

-

сивера на Тв, но и так же сможете воспроизводить звук

с телевизора через данный ресивер.

выберите на телевизоре HDMI разъем, который поддер

-

живает ARC (канал возврата аудио сигнала).

Настройка

Для использования функции ARC необходимо

сделать настройку.

•

выберите «Yes» в меню «5. Audio Return Channel»

(стр. 19) в меню «Первоначальной настройки» —

«Initial Setup».

•

Обращайтесь к инструкции на TV за указаниями

по подсоединению и по настройке телевизора.

11

> Before start

> Hookup

> Setup > Playback > Part Names

> Advanced Manual

Troubleshooting | Appendix

Step3: Connect the TV

TV

1

HDMI IN (ARC)

1

 HDMI cable

if you have:

ARC TV

This unit is connected between your TV and AV

components. If you connect two or more AV components,

you can select the video displayed on the TV and the

audio output from this unit by changing the input selector.

Shown here are the connections for a TV that supports

the ARC (Audio Return Channel) feature. By connecting

with a single HDMI cable, you can not only output the

video input to this unit to the TV, but you can also play the

sound from the TV through this unit.

Choose an HDMI IN jack on the TV that supports ARC

when connecting.

Another TV or projector can be connected to the HDMI OUT SUB

jack. This jack does not support ARC. For details about how to

output the video to a connected device (

Ä

P20)

Setup

0

Settings are required to use the ARC function.

Select "Yes" in "5. Audio Return Channel" (

Ä

P19)

in the Initial Setup.

0

Please refer to the TV's operation manual for

directions on connections and setup for the TV.
