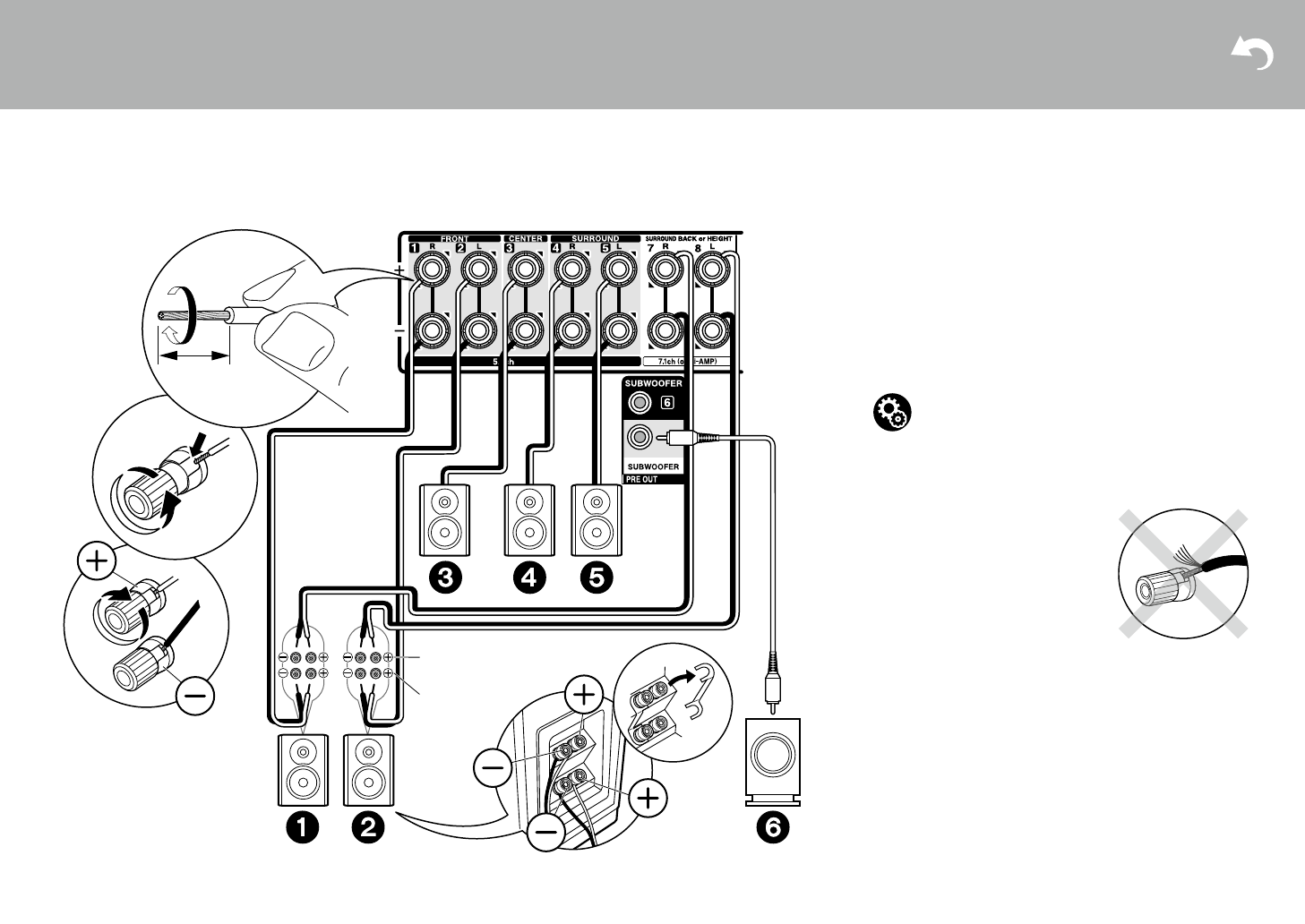

Connect front speakers compatible with Bi-Amping

connection to the FRONT jacks and the SURROUND

BACK or HEIGHT jacks. Make sure you remove the

jumper bar fitted between the woofer jacks and tweeter

jacks of the front speakers. In case of Bi-Amping

connection, refer to the instruction manual of your

speakers. Up to two powered subwoofers can be

connected. The same signal is output from each of the

SUBWOOFER jacks.

Make sure the exposed wires of the speakers do not stick out of

the speaker terminals when connecting. If the exposed wires of

the speakers touch the rear panel or the + and – wires touch each

other, the protection circuit will be activated.

Setup

0

Bi-Amping connection requires you to change

some settings. Select "Yes" in "Bi-Amp" in "1.

AccuEQ Room Calibration" (

Ä

P18) in the Initial

Setup.

SN29402164_TX-NR656_BAS_En.book  10 ページ  ２０１６年３月８日　火曜日　午後４時３２分



Для случая, описанного

на стр. 8

Подсоедините фронтальные Ас, поддерживающие

соединение би-ампингом, к клеммам FRONT и к клеммам

SURROUND BACK или HEIGHT. Убедитесь, что вы уда

-

лили закорачивающие пластины, которые объединяют

высокочастотные и низкочастотные динамики на фрон

-

тальных Ас. При соединении би-ампингом обращайтесь

к инструкции на ваши Ас. Можно подсоединить до двух

активных сабвуферов. На оба разъема SUBWOOFER

выдается один и тот же сигнал.

Настройка

•

Для подключения би-ампингом необходимо изме

-

нить некоторые установки. выберите «Yes» в окне

«Bi-Amp» в меню «1. AccuEQ Room Calibration»

(стр. 18) в меню «Первоначальной настройки» —

«Initial Setup».
