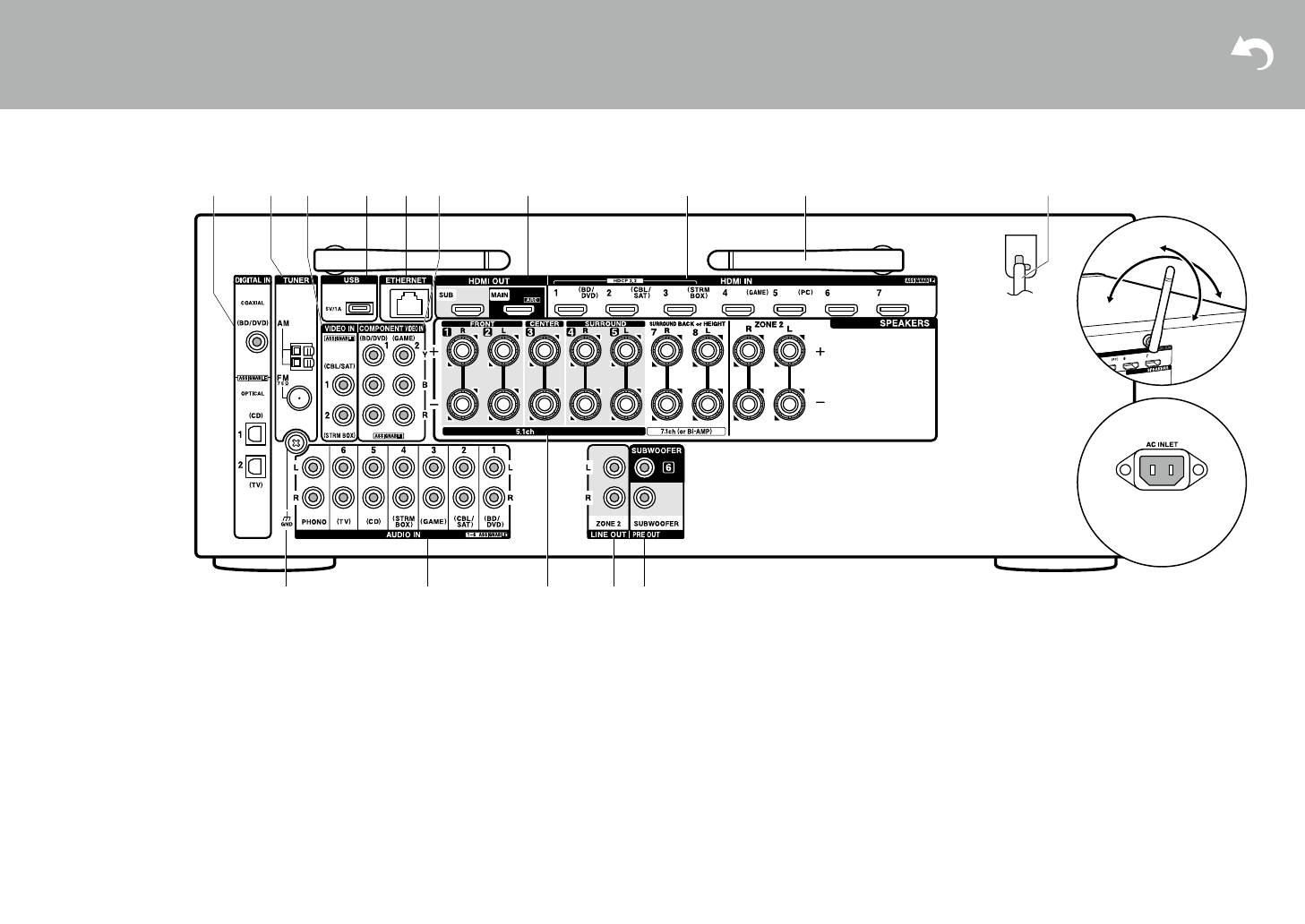

Rear Panel

1. DIGITAL IN OPTICAL/COAXIAL jacks: Input TV or AV

component digital audio signals with a digital optical

cable or digital coaxial cable.

2. TUNER AM/FM 75

Ω

 terminal: The supplied antennas

are connected.

3. VIDEO IN jacks: Input the AV component video signals

with an analog video cable.

4. USB port: A USB storage device is connected so that

music files stored in it can be played. You can also

supply power (5V/1A) to USB devices with a USB cable.

5. ETHERNET port: Connect to the network with an

Ethernet cable.

6. COMPONENT VIDEO IN jacks: Input the AV component

video signals with a component video cable.

7. HDMI OUT jacks: Transmit video signals and audio

signals with a HDMI cable connected to a monitor such

as a TV or projector.

8. HDMI IN jacks: Transmit video signals and audio signals

with a HDMI cable connected to an AV component.

9. Wireless antenna: Used for Wi-Fi connection or when

using a BLUETOOTH enabled device. Adjust their

angles according to the connection status.

10. Power cord (North American, European, Australian and

Asian models)

AC INLET (Taiwanese models): The supplied power cord

is connected.

11. GND terminal: The ground wire of the turntable is

connected.

12. AUDIO IN jacks: Input TV or AV component audio

signals with an analog audio cable.

13. SPEAKERS terminals: Connect speakers with speaker

cables. You can connect the multichannel speakers for

the main room and the speakers for a separate room

(ZONE 2).

14. ZONE 2 LINE OUT jack: Output audio signals with an

analog audio cable to a pre-main amplifier in a separate

room (ZONE 2).

15. SUBWOOFER PRE OUT jack: Connect a powered

subwoofer with a subwoofer cable. Up to two powered

subwoofers can be connected. The same signal is output

from each of the SUBWOOFER PRE OUT jacks.

12

11

14

13

10

9

10

9

8

1

2

3

5

7

6

4

15

90°

180°

90°

(Taiwanese models)

SN29402164_TX-NR656_BAS_En.book  26 ページ  ２０１６年３月８日　火曜日　午後４時３２分

1.  разъемы DIGITAL IN OPTICAL / COAXIAL: Для приема

цифровых аудио сигналов от TV или AV компонен

-

тов по цифровому оптическому или коасксиальному

кабелю

2.  TUNER AM / FM — разъемы FM антенна (75 Ом) и АМ

антенна: для подсоединения прилагаемых антенн

3.

разъем VIDEO IN: разъем композитного аналогового

видео входа.

4.  USB порт: для подсоединения USB накопителей, что

-

бы воспроизводить с них музыкальные файлы. USB

устройства могут получать питание (5V / 1A) при подсо

-

единении кабелем.

5.  Порт ETHERNET: для соединения с локальной сетью

кабелем Ethernet.

6.  разъем COMPONENT VIDEO IN: разъем компонентно

-

го аналогового видео входа.

7.  разъемы HDMI OUT: Для передачи цифровых аудио

и видео сигналов между ресивером и Тв по кабелю

HDMI.

8.  разъемы HDMI IN: Для передачи цифровых аудио

и видео сигналов между ресивером и AV компонента

-

ми по кабелю HDMI.

9.

Антенна беспроводной связи: Для соединения по сети

Wi-Fi или при использовании Bluetooth-оснащенных

устройств. выберите угол наклона в соответствии

со статусом соедининия.

10. сетевой шнур

разъем AC INLET (Модели для Тайваня): для подклю

-

чения сетевого шнура из комплекта.

11. Клемма GND: Для подключения заземления проигры

-

вателя виниловых пластинок

12. разъем AUDIO IN: разъем для аналогового аудио

входа от телевизора или AV компонента.

13. Клеммы SPEAKERS: для подсоединения комплекта

Ас колоночными кабелями. Можно подсоединить

многоканальный комплект колонок в главной комнате

и пару колонок в отдельной комнате к разъемам

ZONE2 на ресивере.

14. разъемы ZONE 2 LINE OUT: Для вывода аналого

-

вых аудио сигналов на дополнительный усилитель

в ZONE 2.

15. разъем SUBWOOFER PRE OUT: Для подсоединения

активного сабвуфера. Можно подсоединить до двух

активных сабвуферов. На оба выходных разъема

SUBWOOFER PRE OUT выдается один и тот же

сигнал.

Задняя панель

Модель для Тайваня
