ukoliko dođe do kontakta tečnosti sa očima, odmah isprati oči
sa velikom količinom čiste vode, najmanje 10 minuta, i zatražiti
savet lekara.
• Zabranjeno je koristiti akumulator koji je oštećen ili
modifikovan.
Oštećeni ili modifikovani akumulatori mogu da
funkcionišu ne neprediđeni način, dovodeći do požara, eksplozije
ili opasnosti od povreda.
• Akumulator nije dozvoljeno izlagati dejstvu vlage ili vode.
•
Akumulator uvek treba držati dalje od izvora toplote.
Zabranjeno je ostavljati ga duže vreme u okruženju u kom
je visoka temperatura (na mestima izloženim suncu, u blizini
grejalica ili tamo gde temperatura prelazi 50°C).
• Zabranjeno je izlagati akumulator dejstvu plamena ili
previsoke temperature.
Izlaganje dejstvu vatre ili temperature
iznad 130°C može dovesti do eksplozije.
PAŽNJA!
Temperatura 130°C može biti obeležena kao 265°F.
• Potrebno je pridržavati se svih uputstava za punjenje,
zabranjeno je puniti akumulator na temperaturi koja
prelazi navedeni opseg u tabeli nominalnih podataka u
uputstvu za upotrebu.
Nepravilno punjenje ili temperatura
izvan dozvoljenog okvira može oštetiti akumulator i povećati
opasnost od požara.
POPRAVKA AKUMULATORA:
• Zabranjeno je popravljati oštećeni akumulator.
Vršenje
popravki dozvoljeno je isključivo proizvođaču ili autorizovanom
servisu.
• Iskorišćeni akumulator treba odenti na mestu za reciklažu
takvog tipa opasnog otpada.
SAVETI ZA BEZBEDNOST PUNJAČA
• Punjač je zabranjeno izlagati dejstvu vlage ili vode.
Kontakt vode sa punjačem povećava rizik od šoka. Punjač može
da se koristi samo unutar suih prostorija.
•
Pre pristupanja bilo kakvim operacijama upotrebe ili čišćenja,
punjač treba isključiti iz struje.
• Ne koristiti punjač koji se nalazi na lakozapaljivoj podlozi
(npr. papir, tekstil) kao ni u blizini lakozapaljivih supstanci.
S obzirom na porast temperature punjača prilikom procesa
punjenja, postoji opasnost od požara.
• Povremeno, pre upotrebe potrebno je proveriti stanje
punjača, kabla i utikača. U slučaju da se utvrde oštećenja
- zabranjeno je koristiti punjač. Zabranjeno je pokušavati
da se rastavi punjač.
Sve vrste popravki treba poveriti
autorizovanom servisu. Nispravno obavljena montaža punjača
preti opasnošću od strujnog udara ili požara.
•
Deca i osobe sa smanjenim fizičkim, senzornim ili mentalnim
sposobnostima, ili nedostatkom znanja i iskustva, ne bi trebalo
da koriste punjač, osim ako rade u skladu sa uputstvom za
upotrebu uređaja ili pod nadzorom osobe odgovorne za
njihovu bezbednost. U suportonom, postoji opasnost da zbog
nepravilne upotrebe uređaja dođe do povreda.
•
Kada se punjač ne koristi potrebno je isključiti ga iz struje.
• Potrebno je poštovati sva uputstva za punjenje,
zabranjeno je puniti akumulator na temperaturi koja
prelazi opseg dat u tabeli sa nominalnim podacima koja
se nalazi u uputstvu za upotrebu.
Nepravilno punjenje ili
temperatura koja je van datog opsega mogu oštetiti akumulator
i povećati opasnost od požara.
POPRAVKA PUNJAČA
• Zabranjeno je popravljati oštećeni punjač.
Obavljanje
popravki punjača dozvoljeno je isključivo proizvođaču ili
ovlašćenom servisu.
• Iskorišćeni punjač potrebno je odneti na mesto za
reciklažu tog tipa opasnog otpada.
PAŽNJA! Uređaj služi za rad unutar prostorija.
Pored upotrebe bezbednosnih konstrukcija iz pribora,
upotrebe sredstava za bezbednost i dodatnih sredstava za
zaštitu, uvek postoji rizik od povreda tokom rada.
Li-Ion akumulatori mogu da cure, zapale se ili eksplodiraju,
ukoliko se zagreju na viskoim temperaturama ili su izloženi
kratkom spoju. Ne treba ih čuvati u automobilima prilikom
vrelih i sunčanih dana. Zabranjeno je otvarati akumulator.
Akumulatori Li-Ion sadrže elekstronske sigurnosne
uređaje, koji, ukoliko se oštete, mogu dovesti do toga da se
akumulator zapali ili eksplodira.

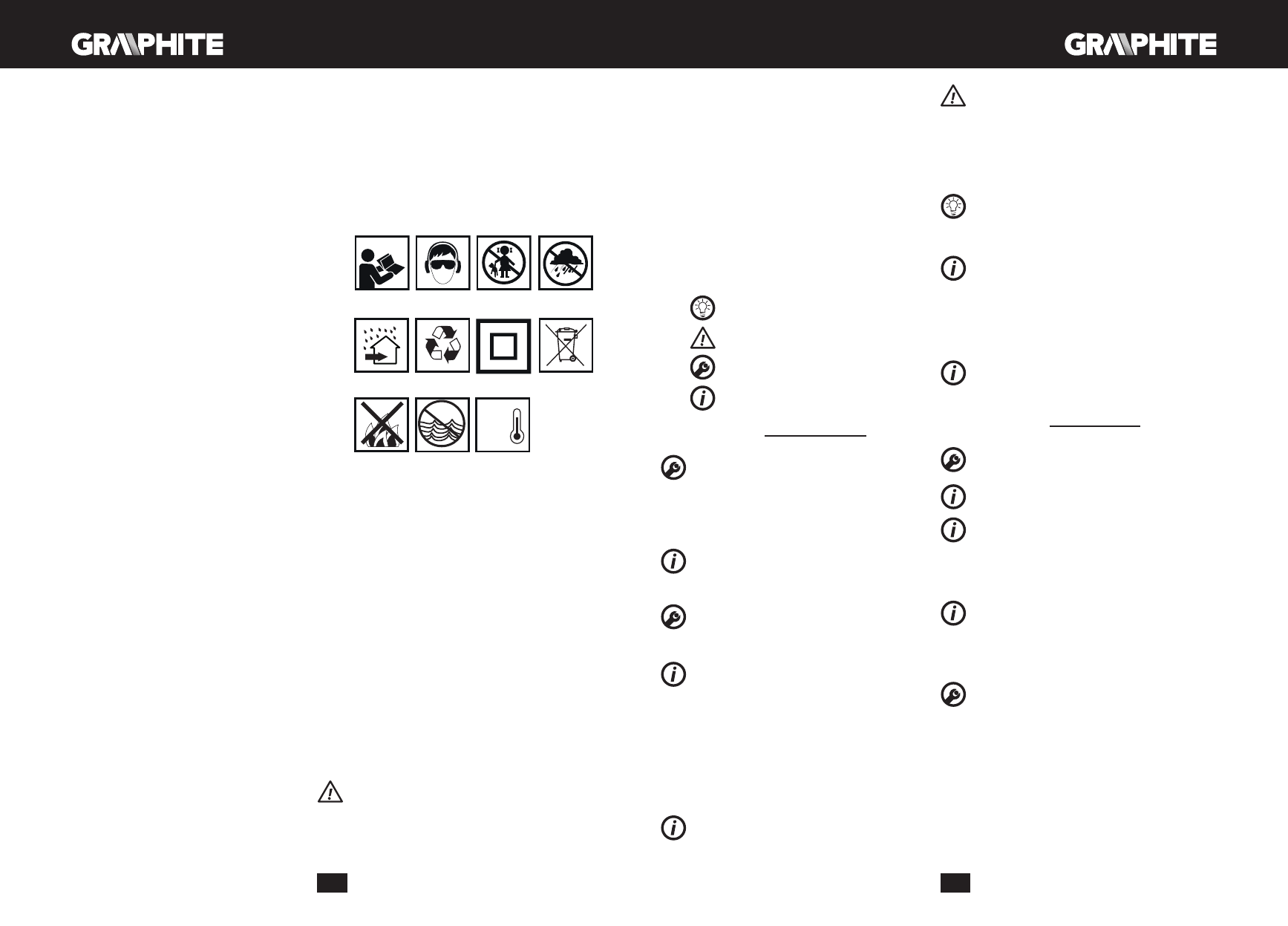

Objašnjenje korišćenih piktograma:
1
2
3
4
7
5
Max.
50°C
6
8
9
10
11
1.
Pročitaj uputstvo za upotrebu, pridržavaj se upozorenja i
saveta za bezbednost.
2.
Stosuj okulary ochronne i ochronniki słuchu.
3.
Deci je zabranje pristup uređaju.
4.
Čuvati od uticaja kiše.
5.
Koristiti unutar prostorija, čuvati od utivcaja vode i vlage.
6.
Reciklaža.
7.
Druga klasa bezbednosti.
8.
Selektivno prikupljanje.
9.
Ne bacati svećice u vatru.
10.
Predstavlja zagađenje za vodenu sredinu.
11.
Ne dozvoliti zagrevanje iznad 50°C.
IZRADA I NAMENA
Bušilica-odvijač je elektrouređaj koji se napaja preko
akumualtora. Pogon predstavlja DC motor bez četkica sa
planetarnim prenosnikom. Bušilica-odvijač može da se
koristi na načinu rada sa udrom ili bez udara. Bušilica-odvijač
namenjena je za odvrtaće i zavrtanje navrtanja i šrafova u
drvetu, metalu, plastičnim masama i keramici, kao i za pravljenje
otvora u navedenim materijalima na načinu rada bez udara.
Načinu rada sa udarom služi za bušenje u betonu, kamenu. cigli, itsl.
Elektrouređaji sa akumualtorskim naponom, bežični, pokazuju
se praktičnim za radove građevnisko-remontne, stoalrske ili
vezane za enterijer, adaptaciju prostorija, kao i svih radova u
oblasti samostalne amaterske delatnosti (majstorisanje).
Zabranjeno je koristiti elektrouređaj suprotno od njegove
namene.
OPIS GRAFIČKIH STRANA
Dole data numeracija odnosi se na elemente uređaja koji su
predstavljeni na grafičkim stranama datog uputstva.
1.
Drška koja se brzo montira
2.
Prsten drške koja se brzo montira
3.
Prsten regulacije obrtnog momenta
4.
Menjač promene brzine
5.
Menjač pravca obrtaja
6.
Drška
7.
Akumulator
8.
Taster za pričvršćivanje akumulatora
9.
Starter
10.
Osvetljenje
11.
LED dioda
12.
Punjač
13.
Taster signalizacije stanja napunjenosti akumulatora
14.
Signalizacija stanja napunjenosti akumulatora (LED diode).
15.
Menjač načina rada.
* Mogu se pojaviti razlike između crteža i proizvoda.
OPIS KORIŠĆENIH GRAFIČKIH ZNAKOVA
PAŽNJA
UPOZORENJE
MONTIRANJE/SASTAVLJANJE
INFORMACIJA
PRIPREMA ZA RAD
VAĐENJE / POSTAVL JANJE AKUMULATORA
•
Postaviti menjač pravca obrtaja (
5
) u srednji položaj
•
Pritisnuti taster za pričvršćivanje akumulatora (
8
) i izbaciti
akumulator (
7
) (
slika A
).
•
Postaviti napunjen akumulator (
7
) u držač na dršci, sve dok se
ne čuje zvuk iskakanja tastera za pričvršćivanje akumulatora
(
8
).
PUNJENJE AKUMULATORA
Uređaj se dobija sa delimično napunjenim akumulatorom.
Punjenje akumulatora treba obavljati u uslovima gde
temperatura okruženja iznosi 4
0
C - 40
0
C. Nov akumulator ili
onaj koji duže vremena nije korišćen, dostiže punu mogućnost
punjenja nakon oko 3 - 5 ciklusa punjenja i pražnjenja.
•
Izvaditi akumulator (
7
) iz uređaja (
slika A
).
•
Uključiti punjač u strujnu utičnicu (
230 V AC
).
•
Gurnuti akumulator (
7
) u punjač (
12
) (
slika B
).Proveriti da li je
akumulator pravilno postavljen (gurnut do kraja).
Nakon uključivanja punjača u struju (
230 V AC
) zasvetliće zelena
dioda (
11
) na punjaču, koja signalizira priključivanje struje.
Nakon postavljanja akumulatora (
7
) u punjač (
12
) zasvetliće
crvena dioda (
11
) na punjaču, koja signalizira da traje proces
punjenja akumulatora.
Istovremeno pulsirajuće svetlo zelene diode (
14
) stanja punjenja
akumualtora u različitom redosledu (pogledaj opis dole).
• Pulsirajuće svetlo svih dioda
- signalizira da je akumulator
prazan i da ga je neophodno napuniti.
• Pulsirajuče svetlo 2 diode
- signalizira delimično pražnjenje.
• Pulsirajuće svetlo 1 diode
- signalizira visoki stepen
napunjenosti akumulatora.
Nakon punjenja akumulatora dioda (
11
) na punjaču zasvetliće
zeleno, a sve diode stanja napunjenosti akumulatora (
14
)
svetliće neprekidno. Nakon određenog vremena (oko 15s) diode
stanja napunjenosti akumulatora (
14
) će se ugasiti.
Akumulator ne treba puniti duže od 8 časova. Prekoračenje
tog vremena može dovesti do oštećenja svećica akumulatora.
Punjač se ne isključuje automatski, nakon potpunog punjenja
akumulatora. Zelena dioda na punjaču i dalje će svetliti. Diode
stanja napunjenosti akumulatora ugasiće se nakon određenog
vremena. Isključiti struju pre vađenja akumulatora iz punjača.
Izbegavajte sukcesivna kratka punjenja. Ne bi trebalo
dopunjavati akumulator nakon kratke upotrebe uređaja.
Značaj pad vremena između neophodnog punjenja svedoči o
tome da je akumulator iskorišćen i treba da se zameni.
Tokom procesa punjenja akumulatori se zagrevaju. Ne
počinjati sa radom odmah nakon punjenja - sačekati da se
akumulator ohladi do nivoa temperature prostora. To štiti od
oštećenja akumulatora.
SIGNALIZACIJA STANJA NAPUNJENOSTI AKUMULATORA
Akumulator je opremljen signalizacijom stanja napunjenosti
akumulatora (3 LED diode) (
14
). Kako bi se proverilo stanje
napunjenosti akumulatora potrebno je pritisnuti taster za
signalizaciju stanja napunjenosti akumulatora (
13
) (
slika C
).
Svetlenje svih dioda signalizira visoki stepen napunjenosti
akumualtora. Svetlenje 2 diode signalizuje delimičnu
ispražnjenost. Svetlenje samo 2 diode označava istrošenost
akumulatora i neophodnost njegovog punjenja.
KOČNICA VRETENA
Bušilica-odvijač ima elektronsku kočnicu koja zaustavlja
vreteno odmah nakon što se otpusti pritisak sa tastera startera
(
9
). Kočnica obezbeđuje preciznost bušenja i odvijanja ne
dozvoljavajući slobodno obrtanje vretena nakon isključivanja.
RAD / POSTAVKE
UKL JUČIVANJE / ISKL JUČIVANJE
Uključivanje
- pritisnuti taster startera (
9
).
Isključivanje
- otpustiti pritisak sa tastera startera (
9
).
Svako pritiskanje tastera startera (
9
) dovodi do svetlenja dioda
(LED) (
10
) osvetljavajući mesto rada.
REGULACIJA BRZINE OBRTAJA
Brzina bušenja ili odvijanja može da se reguliše prilikom rada,
povećavanjem ili smanjivanjem pritiska na taster startera
(
9
). Regulacija brzine omogućava slobodni start, što prilikom
bušenja otvora u gipsu ili glazuri što sprečava klizanje burgije,
istovremeno prilikom bušenja i odvijanja pomaže pri održavanju
kontrole rada.
SPOJNICA PREOPTEREĆENJA
Postavljanje prstena za regulaciju obrtnog momenta (
3
) u
odabrani položaj dovodi do trajnog postavljanja spojnice na
određenu veličinu obrtnog momenta. Nakon dostizanja veličine
postavljaenog obrtnog momenta nastupa automatsko odvajanje
spojnice preopterećenja. To omogućava da se obezbedi da se ne
uvija navrtanj isuviše duboko ili da se ošteti bušilica-odvijač.
REGULACIJA OBRTNOG MOMENTA
•
Za različite odvijače i različite materijale koriste se različite
veličine obrtnog momenta.
•
Obrtni momenat je veći ukoliko je veći broj koji odgovara
datom položaju (
slika D
).
•
Postaviti presten regulacije obrtnog momenta (
3
) na
naznačenu veličinu obrtnog momenta.
•
Uvek treba početi rad sa manjom vrednošću obrtnog
momenta.
•
Povećavati obrtni momenat postepeno sve dok se ne dostigne
zadovoljavajući rezultat.
•
Za odvijanje navrtanja treba odabrati više postavke.
•
Za bušenje treba odabrati postavke označene simbolom
burgije. Pri tim postavkama postiže se najviša vrednost
obrtnog momenta.
