INSTRUKCJA ORYGINALNA

(OBSŁUGI)

WIERTARKO  – WKRĘTARKA

AKUMULATOROWA Z UDAREM

58G020

UWAGA: PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA

URZĄDZENIA NALEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ

INSTRUKCJĘ I ZACHOWAĆ JĄ DO DALSZEGO WYKORZYSTANIA.

SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃST WA

SZCZEGÓLNE PRZEPISY DOTYCZĄCE BEZPIECZNE J PRACY

WIERTARKO  - WKRETARKĄ

 • Zakładaj ochronniki słuchu i gogle ochronne podczas

pracy wiertarko-wkrętarką.

Narażenie się na hałas może

spowodować utratę słuchu. Opiłki metali i inne  latające

cząsteczki mogą spowodować trwałe uszkodzenie oczu .

 • Podczas wykonywania prac, przy których narzędzie

robocze mogłoby natrafić na ukryte przewody elektryczne,

urządzenie należy trzymać za izolowane powierzchnie

rękojeści.

Kontakt z przewodem sieci zasilającej  prąd może

spowodować przekazanie napięcia na części metalowe

urządzenia, co mogłoby spowodować porażeniem prądem

elektrycznym.

DODATKOWE ZASADY BEZPIECZNE J PRACY WIERTARKO-

-WKRĘTARKĄ

•

Należy stosować tylko zalecane akumulatory i ładowarki. Nie

wolno stosować akumulatorów i ładowarek do innych celów.

•

Nie wolno dokonywać zmiany kierunku obrotów wrzeciona

narzędzia w czasie, gdy ono pracuje. W przeciwnym przypadku

może dojść do uszkodzenia wiertarko-wkrętarki.

•

Do czyszczenia wiertarko-wkrętarki należy stosować miękką,

suchą tkaninę. Nigdy nie wolno stosować jakiegokolwiek

detergentu lub alkoholu.

•

Nie wolno naprawiać uszkodzonego urządzenia. Wykonywanie

napraw jest dopuszczalne wyłącznie przez producenta lub w

autoryzowanym serwisie.

PRAWIDŁOWA OBSŁUGA I EKSPLOATACJA AKUMULATO-

RÓW

•

Proces ładowania akumulatora powinien przebiegać pod

kontrolą użytkownika.

•

Należy unikać ładowania akumulatora w temperaturach

poniżej 0

o

C.

 • Akumulatory należy ładować wyłącznie ładowarką

zalecaną przez producenta.

Użycie ładowarki przeznaczonej

do ładowania innego typu akumulatorów stwarza ryzyko

powstania pożaru.

 • W czasie, gdy akumulator nie jest używany, należy go

przechowywać z dala od metalowych przedmiotów takich,

jak spinacze do papieru, monety, klucze gwoździe, śruby,

lub inne małe elementy metalowe, które mogą zewrzeć

styki akumulatora.

Zwarcie styków akumulatora może

spowodować oparzenia lub pożar.

 • W przypadku uszkodzenia i/lub niewłaściwego

użytkowania akumulatora może dojść do wydzielenia

się gazów. Należy wywietrzyć pomieszczenie, w razie

dolegliwości skonsultować się z lekarzem.

Gazy mogą

uszkodzić drogi oddechowe.

 • W warunkach ekstremalnych może wystąpić wyciek płynu

z akumulatora. Wydostająca się z akumulatora ciecz może

spowodować podrażnienia lub oparzenia.

Jeśli zostanie

stwierdzony wyciek, należy postępować w sposób podany niżej:

-

ostrożnie wytrzeć płyn kawałkiem tkaniny. Unikać kontaktu

płynu ze skórą lub oczami.

-

jeśli dojdzie do kontaktu płynu ze skórą, odpowiednie miejsce

na ciele należy przemyć natychmiast obfitą ilością czystej

wody, ewentualnie zneutralizować płyn za pomocą łagodnego

kwasu, takiego jak sok cytrynowy lub ocet.

-

jeśli płyn dostanie się do oczu, to należy je natychmiast

przepłukać

 dużą ilością czystej wody, przez co najmniej 10

minut i zasięgnąć porady lekarza.

 • Nie wolno używać akumulatora, który jest uszkodzony lub

zmodyfikowany.

Uszkodzone lub zmodyfikowane akumulatory

mogą działać w sposób nieprzewidywalny, prowadząc do

pożaru, wybuchu lub niebezpieczeństwa obrażeń.

 • Akumulatora nie wolno wystawiać na działanie wilgoci lub

wody.

•

Akumulator należy zawsze utrzymywać z dala od źródła ciepła.

Nie wolno pozostawiać go na dłuższy czas w środowisku,

w którym panuje wysoka temperatura (w miejscach

nasłonecznionych, w pobliżu grzejników lub gdziekolwiek

tam, gdzie temperatura przekracza 50°C).

 • Nie wolno narażać akumulatora na działanie ognia ani

nadmiernej temperatury.

Wystawienie na działanie ognia lub

temperatury powyżej 130°C może spowodować eksplozję.

UWAGA!

Temperatura 130°C może być określona jako 265°F.

 • Należy przestrzegać wszystkich instrukcji ładowania,

nie wolno ładować akumulatora w temperaturze

wykraczającej poza zakres określony w tabeli danych

znamionowych w instrukcji obsługi.

Ładowanie niewłaściwe

lub w temperaturze spoza określonego przedziału może

uszkodzić akumulator i zwiększyć niebezpieczeństwo pożaru.

NAPRAWA AKUMULATORÓW:

 • Nie wolno naprawiać uszkodzonych akumulatorów.

Wykonywanie napraw akumulatora jest dopuszczalne wyłącznie

przez producenta lub w autoryzowanym serwisie.

 • Zużyty akumulator należy dostarczyć do punktu

zajmującego się utylizacją tego typu niebezpiecznych

odpadów.

WSKAZÓWKI BEZPIECZEŃST WA DOTYCZĄCE ŁADOWARKI

 • Ładowarki nie wolno wystawiać na działanie wilgoci lub

wody.

Przedostanie się wody do ładowarki zwiększa ryzyko

porażenia. Ładowarkę można stosować tylko wewnątrz suchych

pomieszczeń.

•

Przed przystąpieniem do jakichkolwiek czynności

obsługowych lub czyszczenia ładowarki należy odłączyć ją od

zasilania z sieci.

 • Nie korzystać z ładowarki umieszczonej na łatwopalnym

podłożu (np. papier, tekstylia) ani w sąsiedztwie

łatwopalnych substancji.

Ze względu na wzrost temperatury

ładowarki podczas procesu ładowania istnieje niebezpieczeństwo

pożaru.

 • Każdorazowo przed użyciem należy sprawdzić stan

ładowarki, przewodu i wtyku. W przypadku stwierdzenia

uszkodzeń – nie należy używać ładowarki. Nie wolno

podejmować prób rozbierania ładowarki.

Wszelkie naprawy

trzeba powierzać autoryzowanemu warsztatowi serwisowemu.

Niewłaściwie przeprowadzony montaż ładowarki grozi

porażeniem elektrycznym lub pożarem.

•

Dzieci i niepełnosprawne fizycznie, emocjonalnie lub

psychicznie osoby oraz inne osoby, których doświadczenie lub

wiedza jest niewystarczająca aby obsługiwać ładowarkę przy

zachowaniu wszelkich zasad bezpieczeństwa, nie powinny

obsługiwać ładowarki bez nadzoru osoby odpowiedzialnej.

W przeciwnym wypadku istnieje niebezpieczeństwo, iż

urządzenie zostanie niewłaściwie obsłużone w następstwie

czego może dojść do obrażeń.

 • Gdy ładowarka nie jest użytkowana należy odłączyć ją od

sieci elektrycznej.

 • Należy przestrzegać wszystkich instrukcji ładowania,

nie wolno ładować akumulatora w temperaturze

wykraczającej poza zakres określony w tabeli danych

znamionowych w instrukcji obsługi.

 Ładowanie niewłaściwe

lub w temperaturze spoza określonego przedziału może

uszkodzić akumulator i zwiększyć niebezpieczeństwo pożaru.

 NAPRAWA ŁADOWARKI

 • Nie wolno naprawiać uszkodzonej ładowarki. W

ykonywanie

napraw ładowarki jest dopuszczalne wyłącznie przez producenta

lub w autoryzowanym serwisie.

 • Zużytą ładowarkę należy dostarczyć do punktu

zajmującego się utylizacją tego typu odpadów.

UWAGA! Urządzenie służy do pracy wewnątrz pomieszczeń.
Mimo zastosowania konstrukcji bezpiecznej z samego

założenia, stosowania środków zabezpieczających i

dodatkowych środków ochronnych, zawsze istnieje ryzyko

szczątkowe doznania urazów podczas pracy.
Akumulatory Li-Ion mogą wyciec, zapalić się lub wybuchnąć,

jeśli zostaną nagrzane do wysokich temperatur lub

zwarte. Nie należy ich przechowywać w samochodzie

podczas upalnych i słonecznych dni. Nie należy otwierać

akumulatora. Akumulatory Li-Ion zawierają elektroniczne

urządzenia zabezpieczające, które, jeśli zostaną uszkodzone,

mogą spowodować, że akumulator zapali się lub wybuchnie.

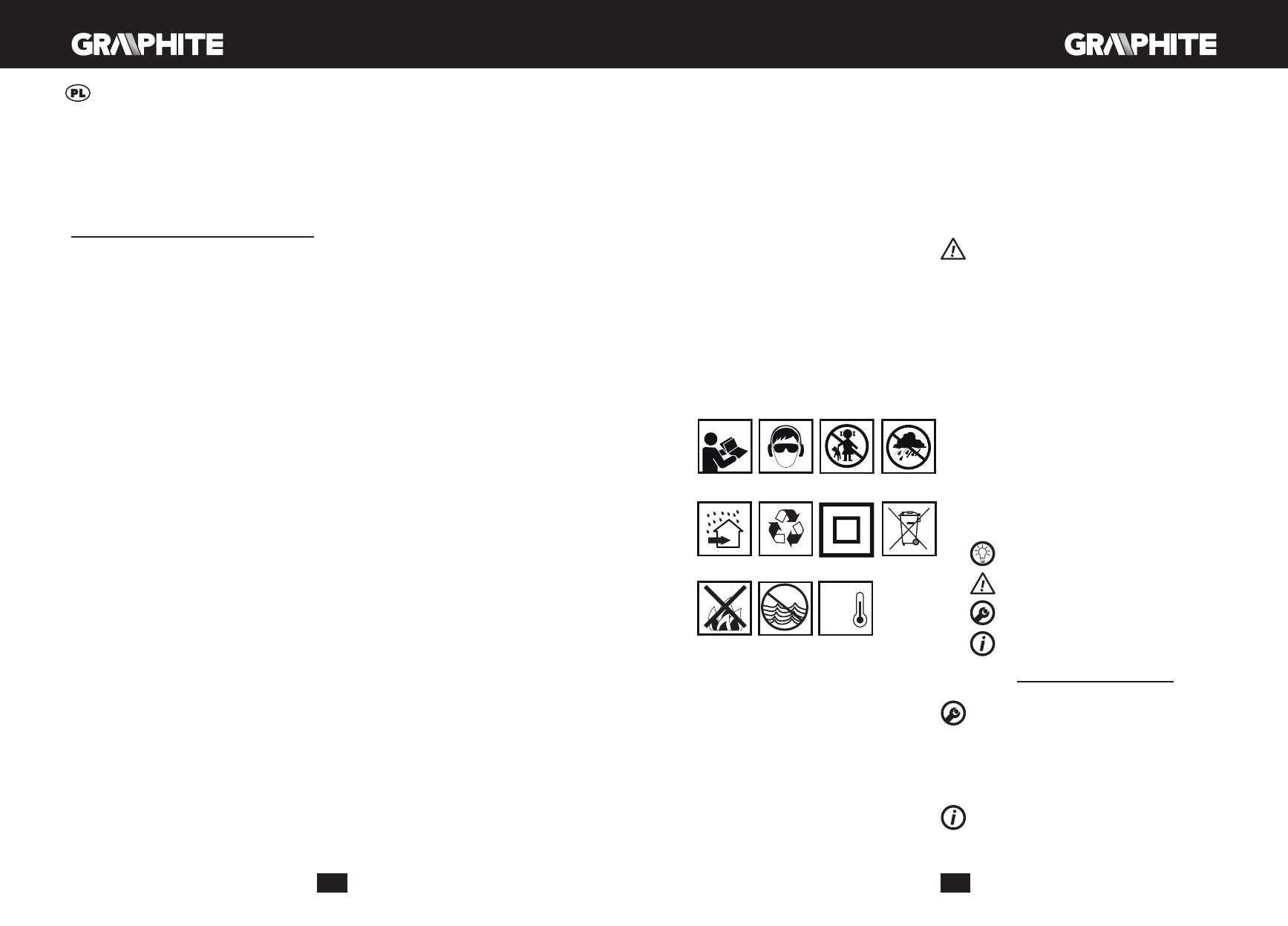

Objaśnienie zastosowanych piktogramów

1

2

3

4

7

5

Max.

50°C

6

8

9

10

11

1.

Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i

warunków bezpieczeństwa w niej zawartych.

2.

Stosuj okulary ochronne i ochronniki słuchu.

3.

Nie dopuszczać dzieci do urządzenia.

4.

Chronić przed deszczem.

5.

Stosować wewnątrz pomieszczeń, chronić przez wodą i

wilgocią.

6.

Recykling.

7.

Druga klasa ochronności.

8.

Selektywne zbieranie.

9.

Nie wrzucać ogniw do ognia.

10.

Stwarzające zagrożenie dla środowiska wodnego.

11.

Nie dopuszczać do nagrzania powyżej 50°C.

BUDOWA I PRZEZNACZENIE

Wiertarko-wkrętarka jest elektronarzędziem zasilanym z

akumulatora. Napęd stanowi silnik bezszczotkowy prądu

stałego wraz z przekładnią planetarną. Wiertarko-wkrętarka

może być używana w trybie pracy bez udaru lub z udarem.

Jest ona przeznaczona do wkręcania i wykręcania wkrętów i

śrub w drewnie, metalu, tworzywach sztucznych i ceramice

oraz do wiercenia otworów w wymienionych materiałach

w trybie pracy bez udaru. W trybie pracy z udarem służy do

wiercenia w betonie, kamieniu, cegle itp. Elektronarzędzia z

napędem akumulatorowym, bezprzewodowe, szczególnie

okazują się przydatne przy pracach remontowo - budowlanych,

stolarskich oraz związanych z wyposażeniem wnętrz, adaptacją

pomieszczeń, oraz wszelkich prac z zakresu samodzielnej

działalności amatorskiej (majsterkowanie).

Nie wolno używać elektronarzędzia niezgodnie z jego

przeznaczeniem.
OPIS STRON GRAFICZNYCH

Poniższa numeracja odnosi się do elementów urządzenia

przedstawionych na stronach graficznych niniejszej instrukcji.

1.

Uchwyt szybkomocujący

2.

Pierścień uchwytu szybkomocującego

3.

Pierścień regulacyjny momentu obrotowego

4.

Przełącznik zmiany biegów

5.

Przełącznik kierunku obrotów

6.

Uchwyt

7.

Akumulator

8.

Przycisk mocowania akumulatora

9.

Włącznik

10.

Oświetlenie

11.

Diody LED

12.

Ładowarka

13.

Przycisk sygnalizacji stanu naładowania akumulatora

14.

Sygnalizacja stanu naładowania akumulatora (diody LED).

15.

Przełącznik trybu pracy.

* Mogą występować różnice między rysunkiem a wyrobem.

OPIS UŻYTYCH ZNAKÓW GRAFICZNYCH

 UWAGA

 OSTRZEŻENIE

 MONTAŻ/USTAWIENIA

 INFORMACJA

PRZYGOTOWANIE DO PRACY

WYJMOWANIE  / WKŁADANIE  AKUMULATORA

•

Ustawić przełącznik kierunku obrotów (

5

) w położenie

środkowe.

•

Nacisnąć przycisk mocowania akumulatora (

8

) i wysunąć

akumulator (

7

) (

rys. A

).

•

Włożyć naładowany akumulator (

7

) do uchwytu w rękojeści, aż

do słyszalnego zaskoczenia przycisku mocowania akumulatora

(

8

).

ŁADOWANIE AKUMULATORA

Urządzenie jest dostarczona z akumulatorem częściowo

naładowanym. Ładowanie akumulatora należy przeprowadzać

w warunkach, gdy temperatura otoczenia wynosi 4

0

C - 40

0

C.

Akumulator nowy lub taki, który przez dłuższy czas nie był

użytkowany, osiągnie pełną zdolność do zasilania po około 3 - 5

cyklach ładowania i rozładowania.
