ORIGINALIOS INSTRUKCIJOS
VERTIMAS
AKUMULIATORINIS GRĘŽTUVAS –
SUKTUVAS SU KALIMU
58G020
DĖMESIO: PRIEŠ NAUDODAMI ĮRANKĮ, ATIDŽIAI PERSKAITYKITE
ŠIĄ INSTRUKCIJĄ IR IŠSAUGOKITE JĄ TOLIMESNIAM NAUDOJIMUI.
PAGRINDINĖS DARBO SAUGOS TAISYKLĖS
PAGRINDINĖS SAUGAUS DARBO SU GRĘŽTUVU – SUKTUVU
TAISYKLĖS
• Dirbdami su suktuvu užsidėkite klausos organų ir akių
apsaugos priemones.
Dėl triukšmo gali sutrikti klausa. Metalo
drožlės ir kitos skriejančios dalelės gali negrįžtamai sužaloti akis.
• Atlikdami darbus, kurių metu kyla pavojus darbiniu priedu
prisiliesti prie paslėptų elektros laidų, įrankį laikykite už
izoliuotos rankenos paviršiaus.
Kontakto su elektros įtampos
tinklu metu, elektros įtampa gali veikti ir metalines įrankio
detales (tikimybė, kad jomis tekės elektros srovė), dėl to gali kilti
elektros smūgio pavojus.
PAPILDOMOS DARBO SAUGOS SU AKUMULIATORINIU
GRĘŽTUVU - SUKTUVU TAISYKLĖS
•
Naudokite tik gamintojo nurodytus akumuliatorius ir
įkroviklius. Akumuliatorių ir įkroviklių nenaudokite kitiems
tikslams.
•
Nekeiskite įrankio suklio judėjimo krypties (sukimo krypties)
tuomet, kai įrankis veikia. Priešingu atveju įrankis gali sugesti.
•
Gręžtuvui - suktuvui valyti naudokite minkštą, sausą audinį.
Niekada nenaudokite jokių cheminių skysčių arba alkoholio.
•
Neremontuokite patys sugedusio įrankio. Remonto darbus,
be išimties, gali atlikti tik gamintojas arba kvalifikuoti
autorizuotos remonto dirbtuvės specialistai.
TEISINGAS AKUMULIATORIAUS APTARNAVIMAS IR NA-
UDOJIMAS
•
Vartotojas privalo kontroliuoti akumuliatoriaus įkrovimo
procesą.
•
Nekraukite akumuliatoriaus esant žemesnei nei 0
o
C
temperatūrai.
• Akumuliatorių kraukite tik gamintojo nurodytu įkrovikliu.
Naudojant kito tipo akumuliatoriui skirtą įkroviklį, kyla gaisro
pavojus.
• Jeigu akumuliatoriaus nenaudojate, laikykite jį atokiau
nuo metalinių daiktų, pvz.: popieriaus sąvaržėlių, monetų,
raktų, vinių, varžtų bei kitų mažų metalinių elementų,
kurie gali sukelti akumuliatoriaus kontaktų trumpą
jungimąsi.
Dėl akumuliatoriaus kontaktų trumpo jungimosi
kyla gaisro ir nudegimo pavojus.
• Dėl apgadinimo ir/arba neteisingo naudojimosi
akumuliatoriumi, iš jo gali išsiskirti dujos. Taip nutikus
išvėdinkite patalpą, jeigu pasijutote blogai, pasitarkite su
gydytoju.
Dujos gali pažeisti kvėpavimo takus.
• Dėl ekstremalių sąlygų, iš akumuliatoriaus gali ištekėti
elektrolitas. Iš akumuliatoriaus ištekėjęs skystis gali
sukelti alerginę reakciją arba nudeginti.
Jeigu pastebėjote,
kad ištekėjo skystis, elkitės žemiau aprašytu būdu:
-
atsargiai nuvalykite medžiagos skiaute, venkite kontakto su
oda arba akimis;
-
jeigu netyčia skystis pateko ant odos, tai suteptą vietą,
nedelsdami, nuplaukite gausiu švaraus vandens kiekiu ir esant
galimybei neutralizuokite skysčio poveikį švelnia rūgštimi,
pvz., citrinos sultimis arba actu;
-
jeigu skystis pateko į akis, tai nedelsdami plaukite jas gausiu
švaraus vandens kiekiu, bent 10 minučių ir pasitarkite su
gydytoju.
• Nenaudokite apgadinto arba perdaryto akumuliatoriaus.
Apgadinti arba perdaryti akumuliatoriai gali veikti netinkamai,
kelti pavojų, užsidegti, sprogti arba sužaloti.
• Saugokite akumuliatorių nuo vandens Ir drėgmės
poveikio.
•
Akumuliatorių laikykite atokiau nuo ugnies. Nepalikite jo
ilgesniam laikui aplinkoje, kurioje vyrauja aukšta temperatūra
(saulėtose vietose, arti šildytuvų ar bet kokiose vietose, kuriose
vyrauja aukštesnė nei 50
o
C temperatūra).
• Saugokite akumuliatorių nuo ugnies bei pernelyg aukštos
temperatūros.
Dėl ugnies arba aukštos temperatūros poveikio,
aukštesnės nei 130°C akumuliatorius gali sprogti.
DĖMESIO!
Temperatūra 130°C gali būti nurodyta pagal
farenheito skalę 265°F.
• Laikykitės visų įkrovimo instrukcijų, negalima krauti
akumuliatoriaus aplinkoje, kurioje vyrauja aukštesnė
temperatūra nei nurodyta nominalių duomenų lentelėje,
esančioje pačioje aptarnavimo instrukcijoje.
Dėl neteisingo
įkrovimo arba neleistinos aplinkos temperatūros įkrovimo metu,
viršijančios nurodytą ribą, galite sugadinti akumuliatorių ir
sukelti gaisro pavojų.
AKUMULIATORIŲ REMONTAS
• Sugedusių akumuliatorių neremontuokite patys.
Visus
remonto darbus gali atlikti tik gamintojas arba autorizuos
remonto dirbtuvės kvalifikuotas personalas.
• Susidėvėjusį akumuliatorių nuneškite į specialų, už šio
tipo pavojingų atliekų utilizavimą atsakingą surinkimo
punktą.
DARBO SAUGOS INSTRUKCIJOS, SKIRTOS AKUMULIATO-
RIAUS ĮKROVIKLIO NAUDOJIMUI.
• Saugokite įkroviklį nuo drėgmės ir vandens poveikio.
Vanduo, patekęs į įkroviklio vidų, padidina elektros smūgio
pavojų. Įkrovikliu galima naudotis tik sausose patalpose.
•
Prieš pradėdami įkroviklio priežiūros arba valymo darbus,
būtinai išjunkite jį iš elektros tinklo lizdo.
• Nenaudokite įkroviklio, padėto ant degaus pagrindo (pvz.,
popieriaus, tekstilės) ir arti degių medžiagų.
Įkrovimo
proceso metu, įkroviklio temperatūra labai pakyla ir dėl to kyla
gaisro pavojus.
• Kiekvieną kartą, prieš naudodami patikrinkite paties
įkroviklio, jo laido ir elektros kištuko būklę. Nenaudokite
įkroviklio, jeigu pastebėjote gedimą. Neardykite įkroviklio
patys.
Visus remonto darbus atlikite autorizuotoje remonto
dirbtuvėje. Neteisingas įkroviklio sumontavimas kelia elektros
smūgio bei gaisro pavojų.
•
Asmenims, turintiems fizinę, psichinę negalią, emocinius bei
motorikos sutrikimus (taip pat ir vaikams) bei neturintiems
patirties ir nežinantiems kaip naudotis įkrovikliu bei
neišmanantiems, kaip laikytis darbo saugos taisyklių, negalima
aptarnauti įkroviklio be atsakingo asmens arba specialisto
priežiūros. Tokie asmenys įkrovikliu gali naudotis netinkamai
ir dėl to susižaloti.
• Kai įkrovikliu nesinaudojama, jį būtina išjungti iš elektros
įtampos tinklo lizdo.
• Laikykitės visų įkrovimo instrukcijų, negalima krauti
akumuliatoriaus aplinkoje, kurioje vyrauja aukštesnė
temperatūra nei nurodyta nominalių duomenų lentelėje,
esančioje pačioje aptarnavimo instrukcijoje.
Dėl neteisingo
įkrovimo arba neleistinos aplinkos temperatūros įkrovimo metu,
viršijančios nurodytą ribą, galite sugadinti akumuliatorių ir
sukelti gaisro pavojų.
ĮKROVIKLIO REMONTAS
• Sugedusio įkroviklio neremontuokite patys.
Visus remonto
darbus gali atlikti tik gamintojas arba kvalifikuotas autorizuotos
remonto dirbtuvės personalas.
• Susidėvėjusį įkroviklį nuneškite į specialų, už šio tipo
pavojingų atliekų utilizavimą atsakingą surinkimo punktą.
DĖMESIO! Įrenginiu galima naudotis tik patalpų viduje.
Nepaisant saugios įrankio konstrukcijos, apsauginių ir
papildomų apsaugos priemonių naudojimo, visada, darbo
metu išlieka sužalojimų tikimybė.
Dėl trumpo jungimosi bei tuomet, kai ličio jonų
akumuliatorius labai įkaista, jis gali ištekėti, užsidegti
arba sprogti. Nelaikykite jo automobilyje karštomis,
saulėtomis dienomis. Neardykite akumuliatoriaus. Ličio jonų
akumuliatoriai turi elektroninius, apsauginius įrenginius,
kuriuos pažeidus, jie gali užsidegti arba sprogti.

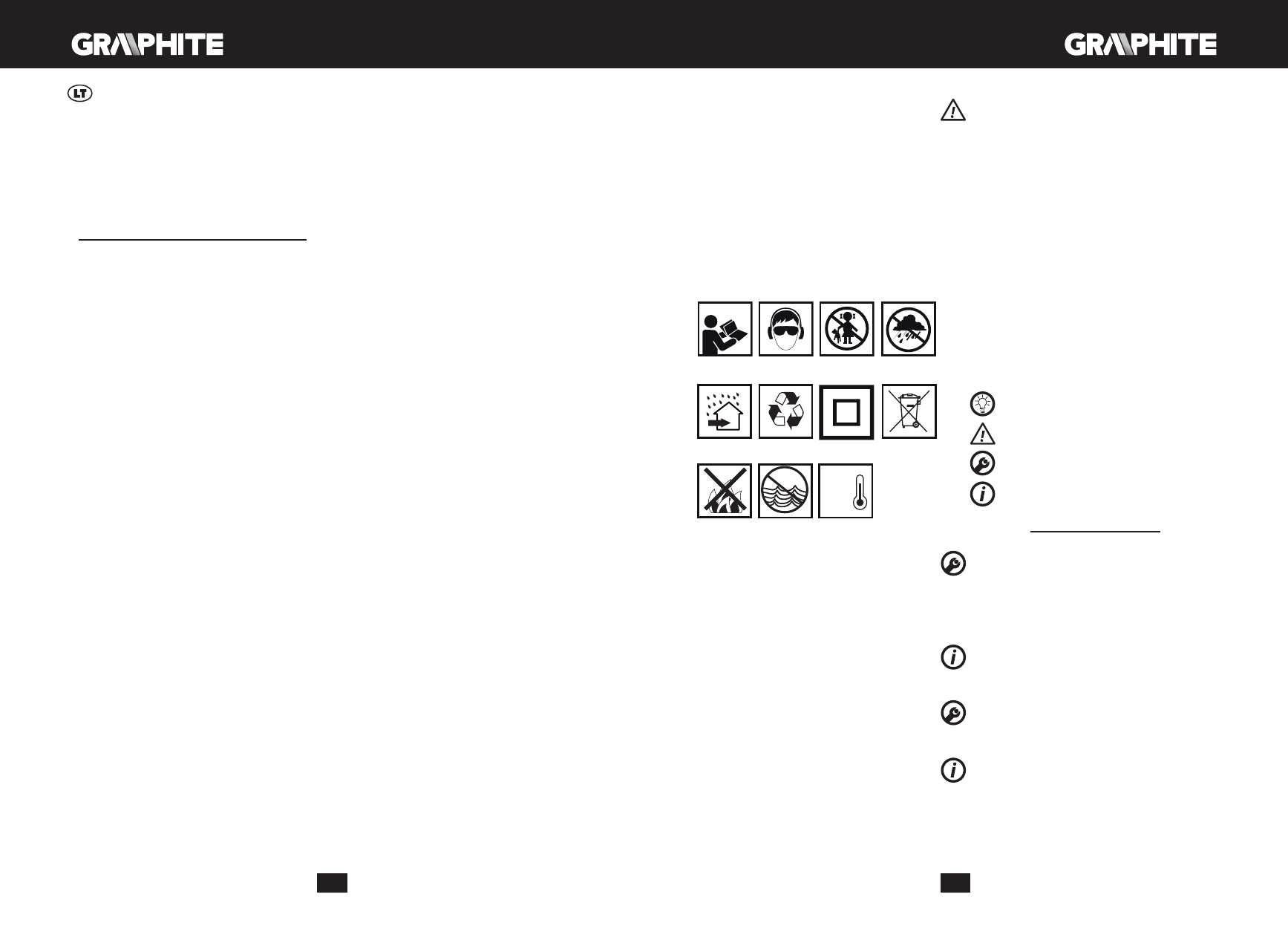

Panaudotų grafinių ženklų paaiškinimas
1
2
3
4
7
5
Max.
50°C
6
8
9
10
11
1.
Perskaitykite aptarnavimo instrukciją, atkreipkite dėmesį
į patarimus ir laikykitės visų joje esančių perspėjimų bei
saugos nuorodų.
2.
Naudokitės asmeninėmis apsaugos priemonėmis,
apsauginiais akiniais, klausos apsaugos priemonėmis.
3.
Prie įrenginio neleiskite vaikų.
4.
Saugokite nuo lietaus.
5.
Naudokite tik patalpų viduje, saugokite nuo vandens ir
drėgmės.
6.
Perdirbimas
7.
Antra apsaugos klasė.
8.
Selektyvus surinkimas.
9.
Nemeskite į ugnį.
10.
Kelia pavojų aplinkai, vandens telkiniams.
11.
Saugokite, kad neįkaistų aukščiau nei 50°C.
KONSTRUKCIJA IR PASKIRTIS
Gręžtuvas - suktuvas yra elektrinis įrankis, kurio energijos šaltinis
yra akumuliatorius. Energiją tiekia šepetėlinis, pastovios srovės
variklis su planetarine pavara. Su gręžtuvu – suktuvu galima
dirbti naudojant smūgių funkciją arba be jos (išjungus). Smūginis
gręžtuvas - suktuvas yra skirtas medvaržčių ir varžtų išsukimui ir
įsukimui į medieną, metalą arba plastmasę ir keramiką bei skylių
gręžimui išvardintose medžiagose, išjungus kalimo funkciją.
Nustačius kalimo funkciją galima gręžti
skyles betone, akmenyje, plytose ir pan.
lektriniai, belaidžiai įrankiai, turintys komutatorinius variklius,
ypatingai naudingi atliekant remonto, statybos, staliaus, dailidės
darbus taip pat vidaus apdailos darbus, pvz., patalpų įrengimo
bei kitus mėgėjiškus (meistravimo) darbus.
Draudžiama elektrinį įrankį naudoti ne pagal paskirtį.
GRAFINIŲ PUSLAPIŲ APRAŠYMAS
Numeriais pažymėti įrankio elementai atitinka šios instrukcijos
grafiniuose puslapiuose pavaizduotus elementus.
1.
Greito užveržimo griebtuvas
2.
Greito užveržimo griebtuvo žiedas
3.
Sukimo momento reguliavimo žiedas
4.
Greičių keitimo jungiklis
5.
Sukimo krypties keitimo jungiklis
6.
Tvirtinimas
7.
Akumuliatorius
8.
Akumuliatoriaus tvirtinimo mygtukas
9.
Jungiklis
10.
Apšvietimas
11.
Diodai LED
12.
Įkroviklis
13.
Akumuliatoriaus įkrovimo lygio rodiklio jungiklis
14.
Akumuliatoriaus įkrovimo lygio rodiklis (diodai LED).
15.
Darbo rėžimo nustatymo žiedas.
* Tarp paveikslo ir gaminio galimas nedidelis skirtumas
PANAUDOTŲ GRAFINIŲ ŽENKLŲ APRAŠYMAS
DĖMESIO
ĮSPĖJIMAS
MONTAVIMAS IR NUSTATYMAI
INFORMACIJA
PASIRUOŠIMAS DARBUI
AKUMULIATORIAUS ĮDĖ JIMAS IR IŠĖMIMAS
•
Sukimo krypties keitimo jungiklį (
5
) paslinkite vidurio link.
•
Paspauskite akumuliatoriaus tvirtinimo mygtuką (
8
) ir
ištraukite akumuliatorių (
7
) (
pav. A
).
•
Įkrautą akumuliatorių (
7
) įstatykite į rankenoje esantį laikiklį
ir stumkite tol, kol išgirsite akumuliatoriaus tvirtinimo
mechanizmo spragtelėjimą (
8
).
AKUMULIATORIAUS ĮKROVIMAS
Suktuvas parduodamas su dalinai įkrautu akumuliatoriumi.
Akumuliatorių kraukite aplinkoje, kurioje vyrauja nuo 4
o
C
iki 40
o
C temperatūra. Naujas arba ilgesnį laiką nenaudotas
akumuliatorius pilnai įkraunamas bei veikia visu pajėgumu po
3 – 5 iškrovimo ir įkrovimo ciklų.
•
Ištraukite akumuliatorių (
7
) iš elektrinio įrankio (
pav. A
).
•
Įkroviklį įjunkite į elektros tinklo lizdą (
230 V AC
).
•
Akumuliatorių (
7
) įstatykite į įkroviklį (
12
) (
pav. B
). Patikrinkite
ar akumuliatorius įstatytas tinkamai (įstumtas iki galo).
Po to, kai įkroviklis įjungiamas į elektros įtampos tinklo lizdą
(
230 V AC
), užsidega žalias diodas (
11
) (žiūrėkite žemiau sekantį
aprašymą), kuris įspėja, kad įtampa yra įjungta.
Akumuliatorių (
7
) įstačius į įkroviklį (
12
), įkroviklio korpuse
užsidega raudonas diodas (
11
), kuris įspėja, kad vyksta
akumuliatoriaus įkrovimo procesas.
Tuo pačiu metu žybčioja žali akumuliatoriaus įkrovimo lygio
diodai (
14
), skirtingu eiliškumu (žiūrėkite žemiau sekantį
aprašymą).
