52
53
• Poškodovane ali spremenjene baterije ni dovoljeno
uporabljati.
Poškodovane ali spremenjene baterije lahko
delujejo na nepredviden način, kar lahko vodi v požar, eksplozijo
ali nevarnost poškodb.
• Baterije ni dovoljeno izpostavljati delovanju vlage ali
vode.
•
Baterije ni dovoljeno držati blizu vira toplote. Ne sme se je za
daljši čas puščati v okolju, v katerem vlada visoka temperatura
(v prisojnih legah, blizu grelcev oz. kjerkoli, kjer temperatura
presega 50°C).
• Baterije ni dovoljeno izpostavljati delovanju ognja ali
čezmerne temperature.
Izpostavitev na delovanje ognja ali
temperature nad 130°C lahko povzroči eksplozijo.
POZOR!
Temperatura 130°C je lahko navedena kot 265°F.
• Upoštevati je treba vsa navodila za polnjenje, baterije
ni dovoljeno polniti pri temperaturi izven območja,
navedenega v preglednici nazivnih podatkov v navodilih
za uporabo.
Neustrezno polnjenje oziroma polnjenje pri
temperaturi izven določenega območja lahko poškoduje baterijo
in poveča nevarnost požara.
POPRAVILO BATERIJ:
• Poškodovanih baterij ni dovoljeno popravljati.
Popravilo
baterije lahko poteka le pri proizvajalcu ali v pooblaščenem
servisu.
• Izrabljeno baterijo je treba dostaviti na mesto, ki se
ukvarja z odstranjevanjem nevarnih odpadkov.
VARNOSTNA NAVODILA ZA POLNILNIK
• Polnilnika ni dovoljeno izpostavljati vlagi ali vodi.
Če v
polnilnik prodre voda se poveča nevarnost električnega udara.
Polnilnik je mogoče uporabljati le v suhih prostorih.
•
Pred pričetkom kakršnih koli vzdrževalnih dejavnosti ali
čiščenja je treba polnilnik izklopiti iz omrežja.
• Ne uporabljajte polnilnika, ki se nahaja na lahkovnetljivi
podlagi (npr. papirju, tkanini) ali blizu lahkovnetljivih
snovi.
Zaradi dviga temperature polnilnika med polnjenjem
obstaja nevarnost požara.
• Pred uporabo je treba vedno preveriti stanje polnilnika,
kabla in vtiča. V primeru ugotovitve poškodb – ni
dovoljeno uporabljati polnilnika. Odpiranje polnilnika ni
dovoljeno.
Vsa popravila je treba zaupati pooblaščeni servisni
delavnici. Neustrezno opravljena montaža polnilnika lahko
povzroči električni udar ali požar.
•
Otroci in fizično, čustveno ali psihično prizadete osebe in
druge osebe, katerih izkušnje ali znanje so nezadostne za
uporabo polnilnika ob upoštevanju vseh varnostnih navodil,
ne smejo uporabljati polnilnika brez nadzora odgovorne
osebe. V nasprotnem primeru obstaja nevarnost, da se
naprava neustrezno uporablja, kar lahko povzroči poškodbe.
• Ko polnilnik ni v rabi, ga je treba izklopiti iz električnega
omrežja
• Upoštevati je treba vsa navodila za polnjenje, baterije
ni dovoljeno polniti pri temperaturi izven območja,
navedenega v preglednici nazivnih podatkov v navodilih
za uporabo.
Neustrezno polnjenje oziroma polnjenje pri
temperaturi izven določenega območja lahko poškoduje baterijo
in poveča nevarnost požara.
POPRAVILO POLNILNIKA
• Poškodovanega polnilnika ni dovoljeno popravljati.
Popravilo polnilnika lahko poteka le pri proizvajalcu ali v
pooblaščenem servisu.
• Izrabljen polnilnik je treba dostaviti na mesto, ki se
ukvarja z odstranjevanjem te vrste odpadkov.
POZOR! Naprava je namenjena delu v notranjosti prostorov.
Navkljub uporabi varno zasnovane konstrukcije, varovalnih
sredstev in dodatnih zaščitnih sredstev vedno obstaja
tveganje poškodb med delom.
Baterije Li-Ion lahko iztečejo, se vžgejo ali eksplodirajo,
če so segrete na visoko temperaturo ali v kratkem stiku.
Ni jih dovoljeno hraniti v avtomobilih med vročimi in
sončnimi dnevi. Baterije ni dovoljeno odpirati. Baterije Li-
Ion vsebujejo zaščitne elektronske elemente, ki v primeru
poškodbe lahko povzročijo vžig ali eksplozijo baterije.

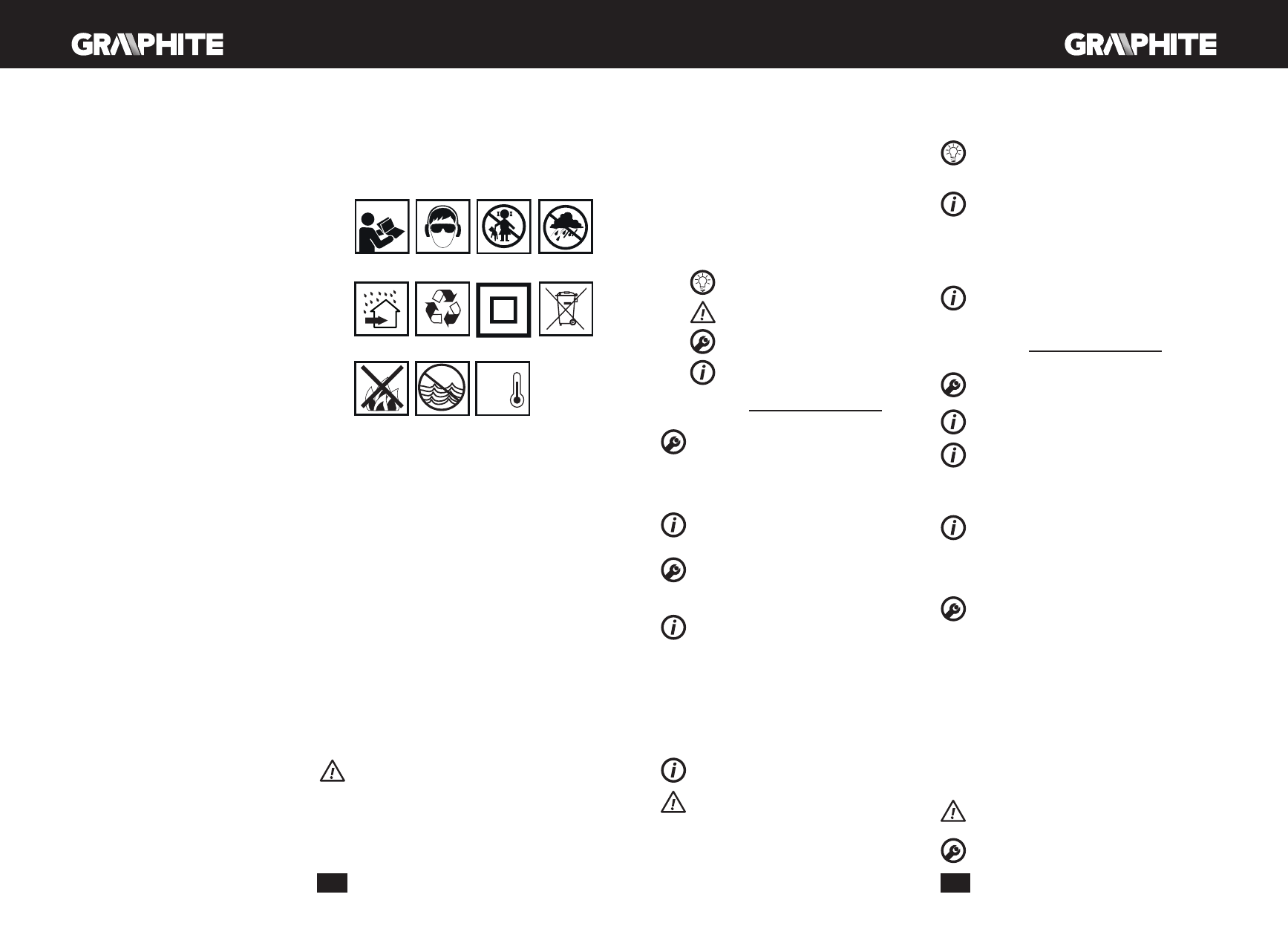

Pojasnilo uporabljenih simbolov
1
2
3
4
7
5
Max.
50°C
6
8
9
10
11
1.
Preberi navodila, upoštevaj v njih navedena varnostna
opozorila in pogoje!
2.
Uporabljajte zaščitna očala in zaščito proti hrupu.
3.
Otrokom ne dopustite, da pridejo v stik z orodjem.
4.
Varujte pred dežjem.
5.
Uporabljajte v notranjosti, varujte pred vodo in vlago.
6.
Reciklaža.
7.
Drugi razred zaščite
8.
Selektivno zbiranje.
9.
Ne meči v ogenj.
10.
Nevarnost za vodno okolje.
11.
Ne segreti nad 50°C.
ZGRADBA IN NAMEN
Vrtalnik-vijačnik je električno orodje, napajano iz baterije.
Pogon je brezkrtačni enosmerni motor s planetnim
reduktorjem. Vrtalnik-vijačnik je mogoče uporabljati v
delovnem načinu bred udara ali z udarom. Vrtalnik-vijačnik
je namenjen za privijanje in odvijanje vijakov v lesu, kovini,
umetnih materialih in keramiki ter za vrtanje odprtin v
omenjenih materialih v delovnem načinu brez udara.
V delovnem načinu z udarom se uporablja
za vrtanje v betonu, kamnu, opeki ipd.
Električna orodja z baterijskim pogonom, brezžična, se posebej
obnesejo pri obnovitveno-gradbenih, mizarskih delih in pri
opremljanju notranjosti, adaptaciji prostorov in vseh delih na
področju samostojnega amaterskega dela (naredi si sam).
Uporaba električnega orodja, ki ni v skladu z njegovim
namenom, ni dovoljena.
OPIS GRAFIČNIH STRANI
Spodnje oštevilčenje se nanaša na elemente orodja, ki so
predstavljeni na grafičnih straneh pričujočih navodil.
1.
Hitrovpenjalna glava
2.
Kolut hitrovpenjalne glave
3.
Kolut za nastavitev vrtilnega momenta
4.
Preklopnik menjave hitrosti
5.
Preklopnik smeri vrtenja
6.
Ročaj
7.
Baterija
8.
Gumb za pritrditev baterije
9.
Vklopno stikalo
10.
Svetilka
11.
Diode LED
12.
Polnilnik
13.
Tipka za signalizacijo stanja napolnitve baterije
14.
Signalizacija stanja napolnitve baterije (diode LED).
15.
Preklopnik med načini dela.
* Obstajajo lahko razlike med sliko in izdelkom.
OPIS UPORABL JENIH GRAFIČNIH ZNAKOV
POZOR
OPOZORILO
NAMESTITEV/NASTAVIT VE
INFORMACIJA
PRIPRAVA NA UPORABO
PRIKLOP IN ODKLOP BATERIJE
•
Preklopnik smeri vrtenja (
5
) nastavite na srednji položaj.
•
Pritisnite gumb za pritrditev baterije (
8
) in odstranite baterijo
(
7
) (
slika A
).
•
Napolnjeno baterijo (
7
) vložite v vpenjalo v ročaju, dokler se
ne zaskoči gumb za priklop baterije (
8
).
POLNJENJE BATERIJE
Naprava je dostavljena z delno napolnjeno baterijo. Polnjenje
baterije je treba izvajati v pogojih, ko je temperatura okolice 4
o
C
- 40
o
C. Baterija, nova ali taka, ki dolgo ni bila rabljena, doseže
optimalno moč po približno 3-5 ciklih polnjenja in praznjenja.
•
Izvlecite baterijo (
7
) iz naprave (
slika A
).
•
Napajalnik priključite na omrežje (
230 V AC
).
•
Vstavite baterijo (
7
) v polnilnik (
12
) (
slika B
). Preverite, ali je
akumulator ustrezno nameščen (potisnjen do konca).
Po priklopu polnilnika v omrežje (
230 V AC
) zasveti zelena dioda
(
11
) na polnilniku, ki signalizira priklop na napetost.
Po umestitvi baterije (
7
) v polnilnik (
12
) zasveti rdeča dioda (
11
)
na polnilniku, ki signalizira, da poteka proces polnjenja baterije.
Hkrati utripajo zelene diode (
14
) stanja napolnite baterije v
različnih kombinacijah (glej opis spodaj).
• Utripanje vseh diod
- signalizira izpraznitev baterije in
nujnost njenega polnjenja.
• Utripanje 2 diod
- signalizira delno izpraznitev.
• Utripanje 1 diode
- signalizira visoko raven napolnitve
baterije.
Po napolnitvi baterije dioda (
11
) na polnilniku sveti zeleno, vse
diode stanja napolnitve baterije (
14
) pa neprekinjeno svetijo.
Po določenem času (okrog 15s) diode stanja napolnitve baterije
(
14
) ugasnejo.
Baterije ni dovoljeno polniti več kot 8 ur. Prekoračitev tega
časa lahko povzroči poškodbo baterijskih celic. Polnilnik se
ne izklopi samodejno po popolni napolnitvi baterije. Zelena
dioda na polnilniku bo svetila naprej. Diode stanja napolnitve
baterije se po določenem času ugasnejo. Pred odstranitvijo
baterije iz polnilnika je treba odklopiti napajanje. Izogibati se
je treba zaporednim kratkim polnjenjem. Baterije ni dovoljeno
dodatno polniti po kratki uporabi naprave. Znaten upad
časovnega obdobja med nujnimi polnjenji kaže na to, da je
baterija izrabljena in potrebna menjave.
Med polnjenjem se baterije močno segrevajo. Ne uporabljajte
naprave takoj po polnjenju – počakajte, da baterija doseže
sobno temperaturo. S tem se prepreči poškodovanje baterije.
SIGNALIZACIJA STANJA NAPOLNIT VE BATERIJE
Baterija je opremljena s signalizacijo stanja napolnitve baterije
(3 diode LED) (
14
). Za preveritev stanja napolnitve baterije je
treba pritisniti tipko signalizacije stanja napolnitve baterije (
13
)
(
slika C
). Svetenje vseh diod signalizira visok nivo napolnitve
baterije. Svetenje 2 diod signalizira delno izpraznjenje. Svetenje
samo 1 diode kaže na izpraznitev baterije in na njeno nujno
polnjenje.
ZAVORA VRETENA
Vrtalnik-vijačnik je opremljen z elektronsko zavoro, ki takoj po
sprostitvi pritiska na vklopnem stikalu (
9
) zaustavi vreteno.
Zavora zagotavlja natančno privijanje in vrtanje in ne dopušča
prostega obračanja vretena po izklopu.
UPORABA / NASTAVIT VE
VKLOP / IZKLOP
Vklop
– pritisnite vklopno tipko (
9
).
Izklop
- sprostite pritisk na vklopnem stikalu (
9
).
Vsakokratni pritisk na vklopno stikalo (
9
) povzroči prižig diode
(LED) (
10
), ki osvetli delovno mesto.
REGULACIJA VRTILNE HITROSTI
Hitrost privijanja ali vrtanja je mogoče med delom regulirati
s povečanjem ali zmanjšanjem pritiska na vklopnem stikalu
(
9
). Regulacija hitrosti omogoča počasen start, kar pri vrtanju
odprtin v mavcu ali glazuri prepreči zdrs svedra, pri privijanju in
odvijanju pa pomaga obdržati nadzor nad delom.
PREOBREMENIT VENA SKLOPKA
Nastavitev koluta za nastavitev vrtilnega momenta (
3
) v
izbrani položaj povzroči trajno nastavitev sklopke na določeno
vrednost vrtilnega momenta. Po tem, ko je dosežena vrednost
nastavljenega vrtilnega momenta, se samodejno izklopi
preobremenitvena sklopka. To varuje pred privitjem vijaka
pregloboko ali pred poškodbami na vrtalniku–vijačniku.
REGULACIJA VRTILNEGA MOMENTA
•
Za različne navoje in razne materiale se uporabljajo različne
vrednosti vrtilnega momenta.
•
Vrtilni moment je tem večji, tem večje je število, ki ustreza
danemu položaju (
slika D
).
•
Kolut za nastavitev vrtilnega momenta (
3
) nastavite na
določeno vrednost vrtilnega momenta.
•
Vedno je treba delo začeti z vrtilnim momentom manjše
vrednosti.
•
Stopenjsko povečujte vrtilni moment, dokler ne dosežete
zadovoljivega rezultata.
•
Za odvijanje vijakov je treba izbrati višje nastavitve.
•
Za vrtanje je treba izbrati nastavitev, označeno s simbolom
svedra. Pri tej nastavitvi je dosežena najvišja vrednost
vrtilnega momenta.
•
Sposobnost izbire ustrezne nastavitve vrtilnega momenta se
pridobi s prakso.
Nastavitev koluta za nastavitev vrtilnega momenta v položaj
vrtanja povzroči izklop preobremenitvene sklopke.
NAMESTITEV DELOVNEGA ORODJA
•
Preklopnik smeri vrtenja (
5
) nastavite na srednji položaj.
