66

RQT9073

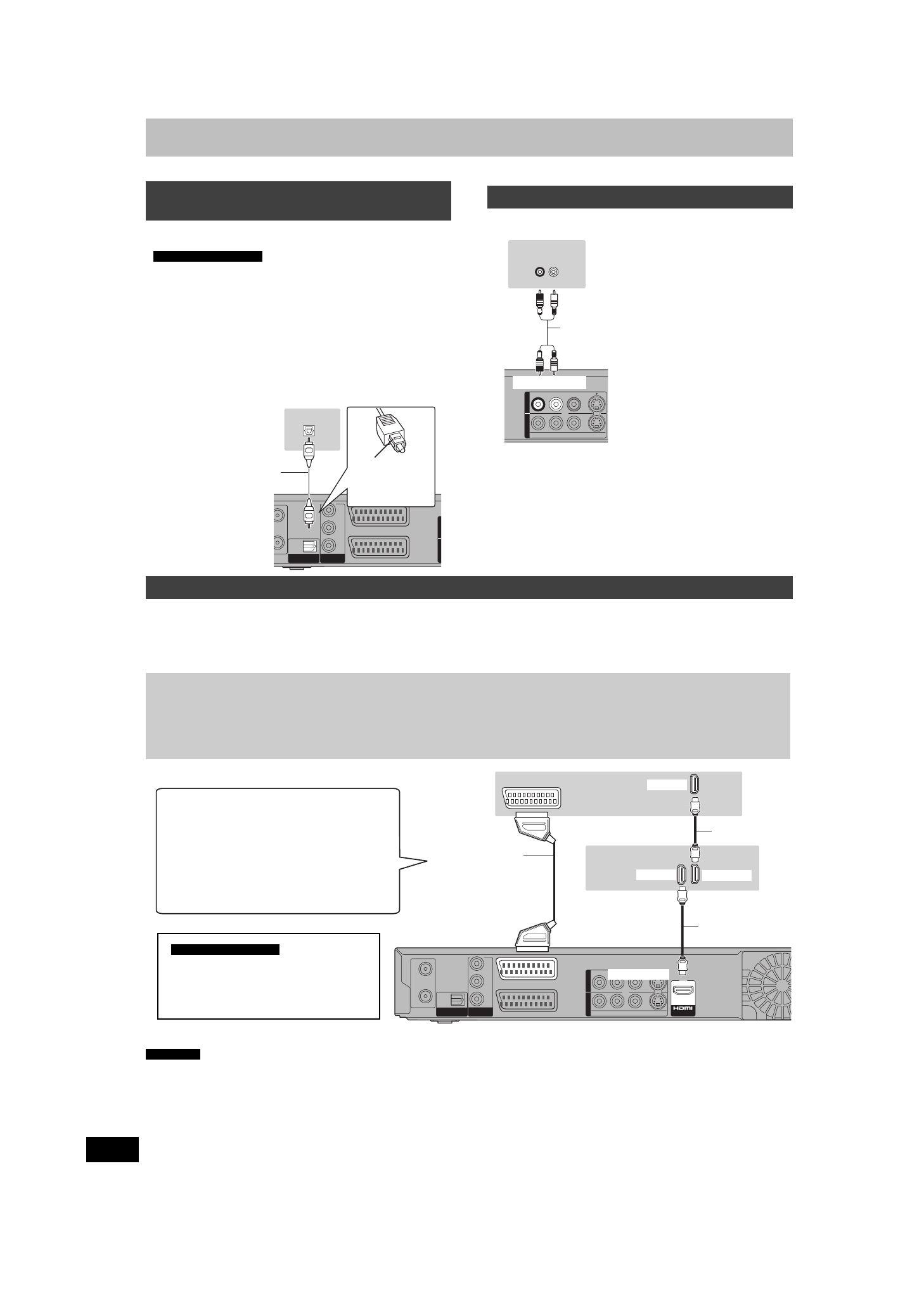

Дополнительные подключения

≥

Для прослушивания многоканального объемного звука DVD-Video,

подключите усилитель с Dolby Digital, DTS и декодерами MPEG.

“Цифpoвoй aудиoвыхoд” в меню Нач. наст. (

➡

61)

≥

При подключении данного аппарата к усилителю с помощью

оптического цифрового аудиокабеля, а также подключении к

телевизору с помощью кабеля HDMI можно получить

высококачественный звук с диска, установив “Цифpoвoй

aудиoвыхoд” на “Тoлькo oптичecкий” в меню Нач. наст.

(

➡

62). В этом случае звук выводится только через усилитель,

минуя телевизор.

≥

Перед покупкой цифрового оптического аудиокабеля (не

прилагается), проверьте форму разъемов соединяемой

аппаратуры.

≥

Нельзя использовать декодеры DTS Digital Surround,

несовместимые с DVD.

При подключении к аппарату, совместимому с HDMI, передается несжатый цифровой аудио- и видеосигнал. Цифровые видео и звук

высокого качества передаются по единственному шнуру. При подключении к телевизору высокой четкости (HDTV), совместимому с

HDMI, выход можно переключать на видео высокой четкости 1080p, 1080i или 720p.

≥

Источники видео, преобразованные к разрешению 1920

k

1080, несмотря на высокое качество, воспринимаются с несколько худшим разрешением,

чем настоящие, полноценные, оригинальные источники формата 1080p. Обратитесь к дилеру для получения более подробной информации.

≥

Используйте высокоскоростные кабели HDMI с логотипом HDMI (как показано на обложке).

≥

При подключении к телевизору, совместимому только с 2-канальным аудиовыходом, звук с 3 каналами и более будет подвергаться

понижающему микшированию (

➡

78) и выводиться на 2 канала даже при подключении через кабель HDMI. (Понижающее

микширование может оказаться невозможным при использовании некоторых дисков.)

≥

Нельзя подключить данный аппарат к устройствам DVI, несовместимым с HDCP.

Для аппаратов, совместимых с системой защиты авторских прав HDCP (Системой защиты цифрового содержания, передающегося

по каналам с высокой пропускной способностью), которые оснащены цифровым входным разъемом DVI (мониторы ПК и т. д.):

На некоторых аппаратах изображения могут не выводиться как следует или вообще не выводиться при подключении с помощью

кабеля с переключателем DVI/HDMI. (Звук выводиться не может.)

Подключение усилителя с

цифровым входным разъемом

Необходимая настройка

AV2  (DECODER/EXT)

AV1

(TV)

OPTICAL

DIGI

DIGI

TAL

AL

AUDIO OU

UDIO OU

T

(PCM/BITSTREAM)

(PCM/BITSTREAM)

COMPONENT

COMPONENT

VIDEO OUT

VIDEO OUT

P

R

P

B

Y

OUTO

U

T

A

V4

I
V

4

 I

N

OPTICAL IN

Оптический цифровой

аудиокабель

При подключении не

допускайте сгибания под

острым углом.

Задняя панель данного

аппарата

Вставьте до

конца, этой

стороной вверх.

Задняя панель

усилителя

Подключение стереоусилителя

S VIDEO

VIDEO

R-AUDIO-L

OUT

O

U

T

A

V4 I

V

4

 I

N

AUDIO IN

R      L

Красный Белый

Красный Белый

Аудиокабель

Задняя панель данного

аппарата

Задняя панель усилителя

Подключение телевизора и приемника, совместимых с HDMI

Информация о функции VIERA Link “HDAVI Control

TM

”

При подключении к телевизору Panasonic (VIERA) или приемнику, оснащенному функцией “HDAVI Control”, можно выполнять

связанные операции. [

➡

36, Операции с подключенным телевизором (VIERA Link “HDAVI Control

TM

”/Q Link)]

≥

Нельзя использовать кабели, не совместимые с HDMI.

≥

Рекомендуется использовать кабели HDMI производства Panasonic.

Рекомендованный номер детали:

RP-CDHG10 (1,0 м), RP-CDHG15 (1,5 м), RP-CDHG20 (2,0 м), RP-CDHG30 (3,0 м), RP-CDHG50 (5,0 м) и т. д.

RF

RF

IN

IN

RF

RF

OUT

OUT

AV2  (DECODER/EXT)

AV1

(TV)

OPTICAL

DIGI

DIGI

TAL

AL

AUDIO OU

UDIO OU

T

(PCM/BITSTREAM)

(PCM/BITSTREAM)

COMPONENT

COMPONENT

VIDEO OUT

VIDEO OUT

P

R

P

B

Y

A

A

V OU

V OU

T

T

S VIDEO

VIDEO

R-AUDIO-L

OUT

O

U

T

A

V4 I

V

4

 I

N

HDMI AV OUT

HDMI IN

HDMI IN

HDMI OUT

AV

Задняя панель данного аппарата

Кабель HDMI

Кабель HDMI

21-штекерный

кабель СКАРТ с

полной разводкой

Задняя панель телевизора

Задняя панель

приемника

Подключение к телевизору Panasonic

(VIERA)

При подключении 21-штекерного кабеля

СКАРТ доступны следующие функции.

≥

Загрузка с телевизора (

➡

36)

≥

Прямая запись с телевизора (

➡

36)

≥

Просмотр изображений с цифрового/

спутникового приемника или декодера

(В этом случае телевизионный вход

нужно обязательно переключить на “AV”.)

≥

Установите “Цифpoвoй aудиoвыхoд” на

“HDMI и oптичecкий” (

➡

62).

(Настройка по умолчанию: “HDMI и

oптичecкий”.)

Необходимая настройка

Примечания
