30

2. Проецирование изображения (основные операции)

❻

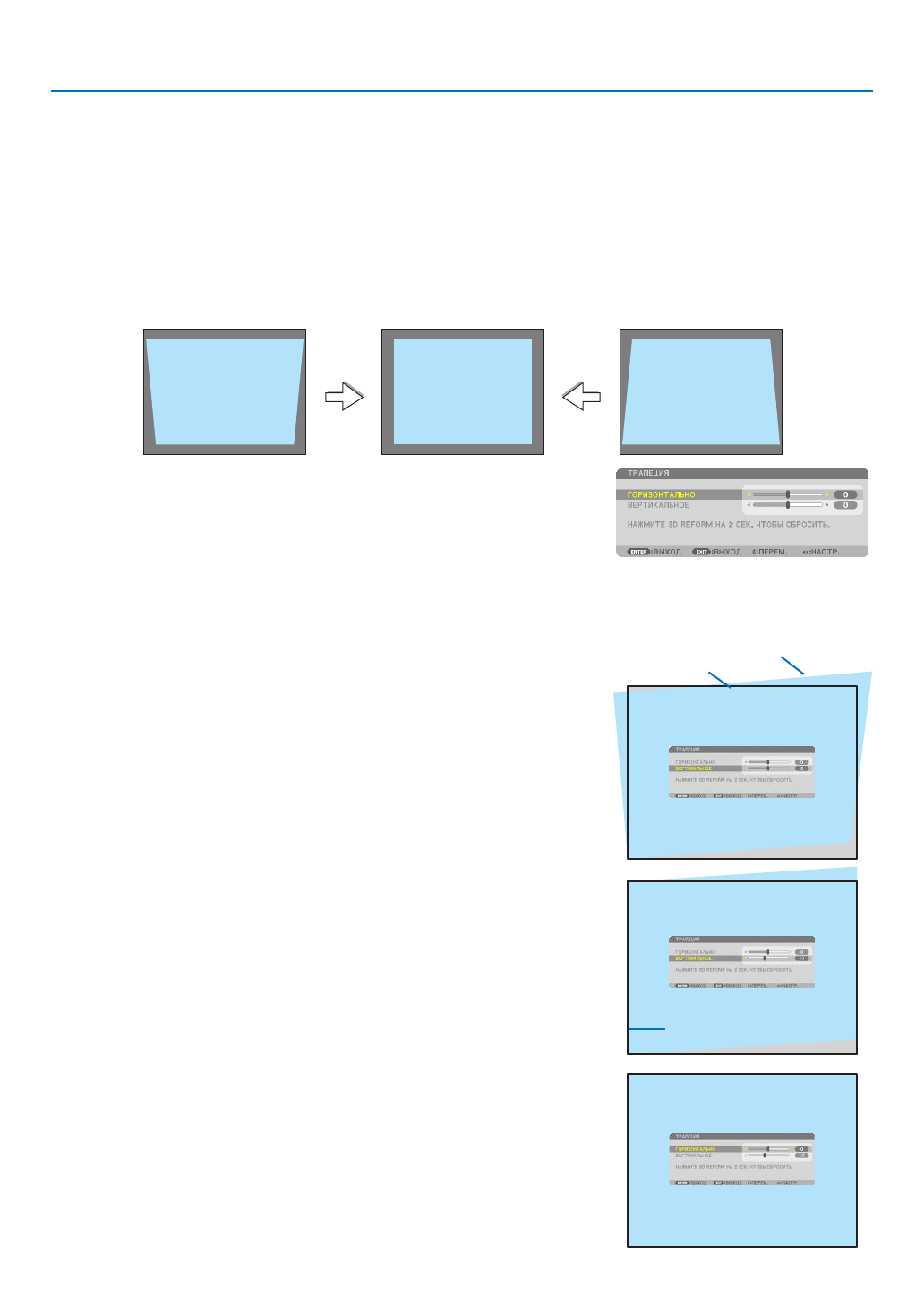

 Коррекция трапецеидальных искажений

Если  проектор  расположен  не  строго  перпендикулярно  экрану,  это  приводит  к  трапецеидальному  искажению  изо-
бражения.  Для  исправления  этого  дефекта  можно  воспользоваться  функцией  «Трапеция»  –  технологией  цифровой
обработки, которая корректирует трапецеидальное искажение, чтобы в результате получить четкую прямоугольную
форму проекции.
Далее  объясняется,  как  с  помощью  экрана  [ТРАПЕЦИЯ]  из  меню  корректировать  трапецеидальное  искажение  изо-
бражения.
Если проектор наклонен по отношению к экрану.
Если проектор установлен под углом по отношению к экрану, настройте параметр «Горизонтально» в меню «Трапеция»
так, чтобы верхняя и нижняя стороны проецируемого изображения стали параллельными.

1.  Нажмите кнопку 3D REFORM на пульте дистанционного управления

или на корпусе проектора.

  На экране появится окно «Трапеция».

2.  Нажмите кнопку

▼

, чтобы выбрать [ВЕРТИКАЛЬНОЕ], а затем с по-

мощью кнопок

◀

 или

▶

 настройте изображение так, чтобы боковые

стороны проекции стали параллельными.

*  Скорректируйте вертикальное трапецеидальное искажение.

3.  Выровняйте левую (или правую) сторону экрана по левой (или правой)

стороне проецируемого изображения.

•  Более короткую сторону используйте в качестве основы.
•  Например, на рисунке справа в качестве основы следует использовать

левую сторону.

4.  Нажмите кнопку

▲

, чтобы выбрать [ГОРИЗОНТАЛЬНО], а затем с по-

мощью кнопок

◀

 или

▶

 настройте изображение так, чтобы верхняя

и нижняя стороны проекции стали параллельными.

•  Скорректируйте горизонтальное трапецеидальное искажение.

Экран

Проецируемая область

Выравнивание левой стороны
