104
5. Использование экранного меню
❹

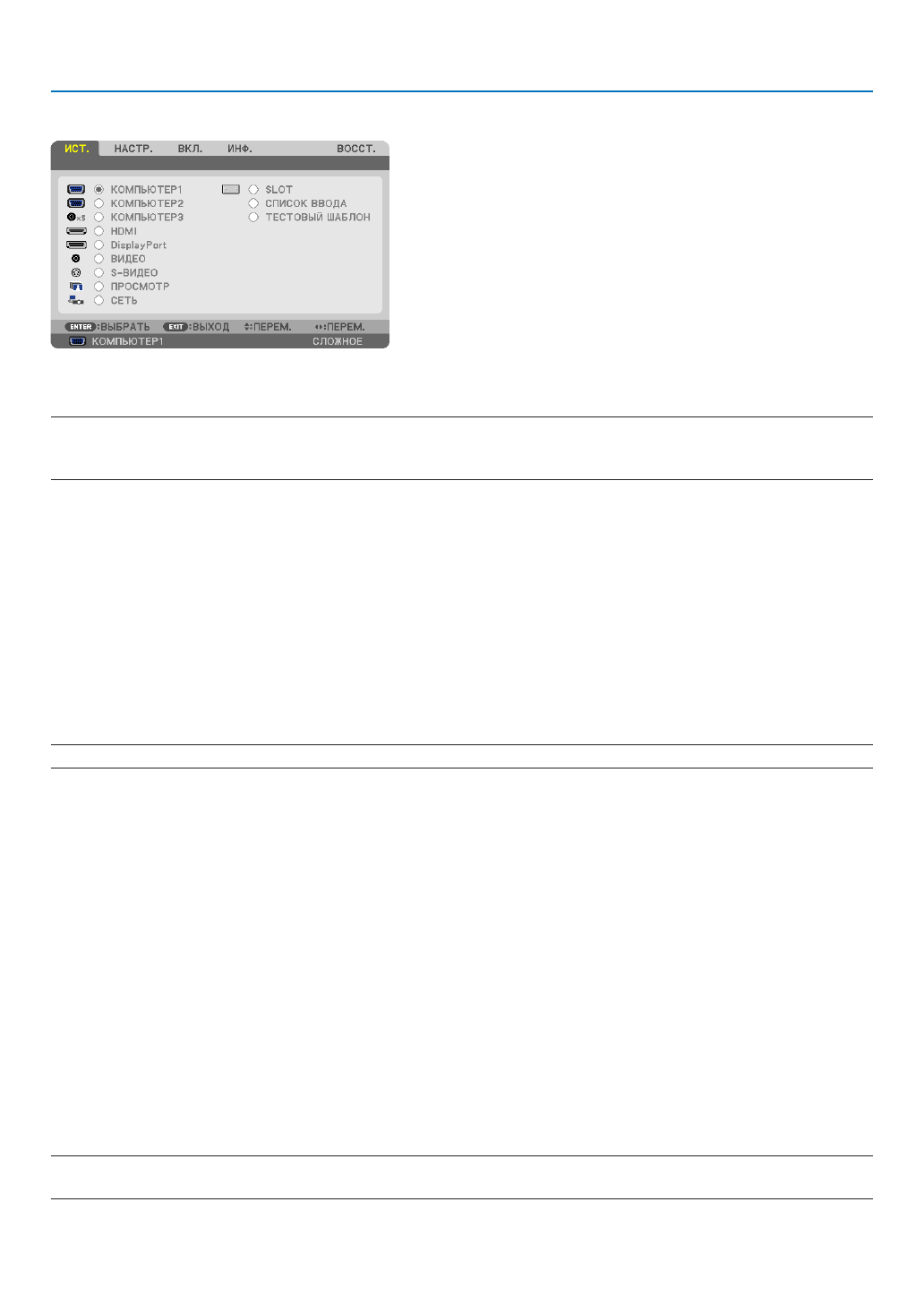

Описание и функции меню [ИСТ.]
КОМПЬЮТЕР 1, 2, и 3
Служит для выбора компьютера, подключенного к входному разъему КОМПЬЮТЕР 1, 2 или КОМПЬЮТЕР 3 проектора.
ПРИМЕЧАНИЕ: Когда компонентный входной сигнал подается на вход COMPUTER 1 IN, COMPUTER 2 IN или COMPUTER 3 IN, выберите соответственно [КОМ-
ПЬЮТЕР1], [КОМПЬЮТЕР2] или [КОМПЬЮТЕР3]. Проектор автоматически определяет, является ли входной сигнал от КОМПЬЮТЕР1, 2 или 3 сигналом RGB или
компонентным сигналом.
HDMI
Служит для выбора HDMI-совместимых устройств, подсоединенных к разъему HDMI IN.
DisplayPort
Проецирует изображение с устройства, подключенного к входному разъему DisplayPort.
ВИДЕО
Служит для выбора устройства, подключенного к разъему ВИДЕО: видеомагнитофона, DVD-плеера или видеокамеры.
S-ВИДЕО
Служит для выбора устройства, подключенного к разъему S-ВИДЕО: видеомагнитофона или DVD-плеера.
ПРИМЕЧАНИЕ: Во время ускоренной перемотки видео (когда сигнал подается на видеовход или S-видеовход) изображение может притормаживать.
ПРОСМОТР
Данная функция позволяет проводить презентации, используя запоминающее устройство USB, содержащее слайды.
(
→
стр.
«4. Использование режима «Просмотр»»)
СЕТЬ
Служит для выбора сигнала: порт локальной сети (RJ-45) или установленный USB-модуль беспроводной локальной
сети (является дополнительным для моделей Европы, Австралии, Азии и других стран, кроме Северной Америки).
SLOT (для дополнительной платы)
Служит для выбора сигнала с дополнительной платы (SB-01HC или других интерфейсных плат NEC), когда она уста-
новлена.
СПИСОК ВВОДА
Отображает список сигналов. См. данные на следующей странице.
ИСПЫТАТЕЛЬНЫЙ ШАБЛОН
Отображает тестовое изображение.
ПРИМЕЧАНИЕ:
• Тестовое изображение может отображаться даже тогда, когда отображается меню. Недоступные пункты меню отображаются серым цветом.
