234
9. Приложение
❾
Коды управления и кабельные соединения ПК
Коды управления ПК
Функция
Кодирование данных
POWER
ON
02H 00H 00H 00H 00H 02H
POWER
OFF
02H 01H 00H 00H 00H 03H
ВЫБОР
ВХОДНОГО
РАЗЪЕМА
«COMPUTER
1»
02H 03H 00H 00H 02H 01H 01H 09H
ВЫБОР
ВХОДНОГО
РАЗЪЕМА
«COMPUTER
2»
02H 03H 00H 00H 02H 01H 02H 0AH
ВЫБОР
ВХОДНОГО
РАЗЪЕМА
«COMPUTER
3»
02H 03H 00H 00H 02H 01H 03H 0BH
ВЫБОР
ВХОДНОГО
РАЗЪЕМА
HDMI
02H 03H 00H 00H 02H 01H 1AH 22H
ВЫБОР
ВХОДНОГО
РАЗЪЕМА
DisplayPort
02H 03H 00H 00H 02H 01H 1BH 23H
ВЫБОР
ВХОДНОГО
ВИДЕОСИГНАЛА
02H 03H 00H 00H 02H 01H 06H 0EH
ВЫБОР
ВХОДНОГО
СИГНАЛА
S-ВИДЕО
02H 03H 00H 00H 02H 01H 0BH 13H
ВЫБОР
ВХОДА
ПРОСМОТР
02H 03H 00H 00H 02H 01H 1FH 27H
ВЫБОР
ВХОДА
СЕТЬ
02H 03H 00H 00H 02H 01H 20H 28H
ВКЛЮЧЕНА
ФУНКЦИЯ
ОТКЛЮЧЕНИЯ
ИЗОБРАЖЕНИЯ
02H 10H 00H 00H 00H 12H
ОТКЛЮЧЕНА
ФУНКЦИЯ
ОТКЛЮЧЕНИЯ
ИЗОБРАЖЕНИЯ
02H 11H 00H 00H 00H 13H
ПРИМЕЧАНИЕ: Если вам нужен полный перечень кодов управления ПК, обратитесь к местному продавцу данной продукции.
Кабельные соединения
Протокол связи
Скорость передачи в бодах ...........38400 бит/с
Длина данных ................................8 бит
Контроль четности .........................Контроль четности не производится
Стоповый бит ..................................Один бит
Х вкл./откл. .....................................Отсутствует
Процедура связи ............................Полный дуплекс
ПРИМЕЧАНИЕ: Для длинных кабелей может быть рекомендована более низкая скорость передачи – это зависит от оборудования.

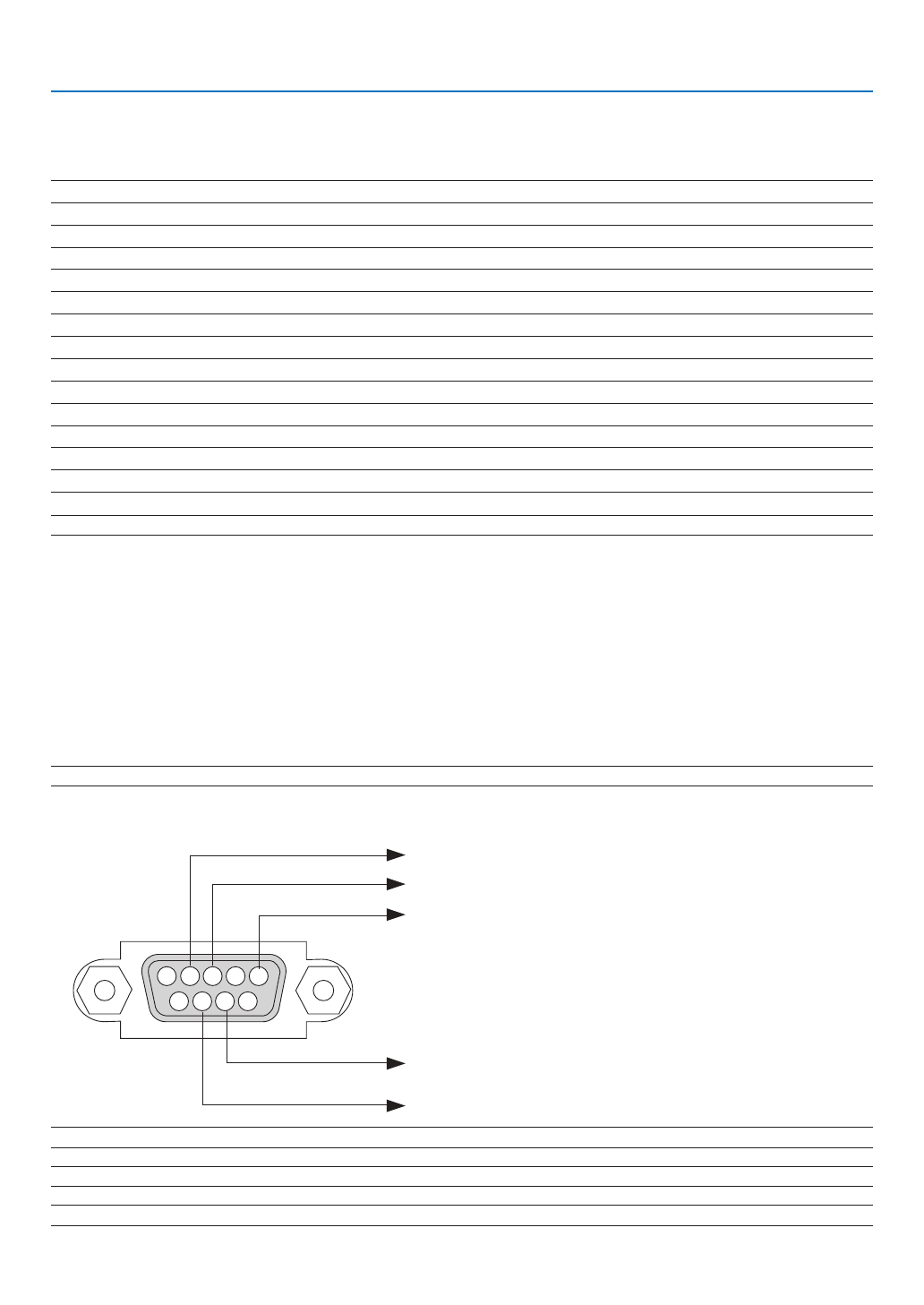

Разъем для управления с ПК (D-SUB 9P)
ПРИМЕЧАНИЕ 1: Контакты 1, 4, 6 и 9 не используются.
ПРИМЕЧАНИЕ 2: Чтобы упростить кабельное соединение, соедините контакты «Request to Send» и «Clear to Send» на обоих концах кабеля.
ПРИМЕЧАНИЕ 3: Для кабелей большой длины рекомендуется с помощью меню проектора установить скорость передачи данных 9600 бит/с.
1
5
2
4
3
6 7
9
8
К GND ПК
К RxD ПК
К TxD ПК
К RTS ПК
К CTS ПК
