183
7. Техническое обслуживание

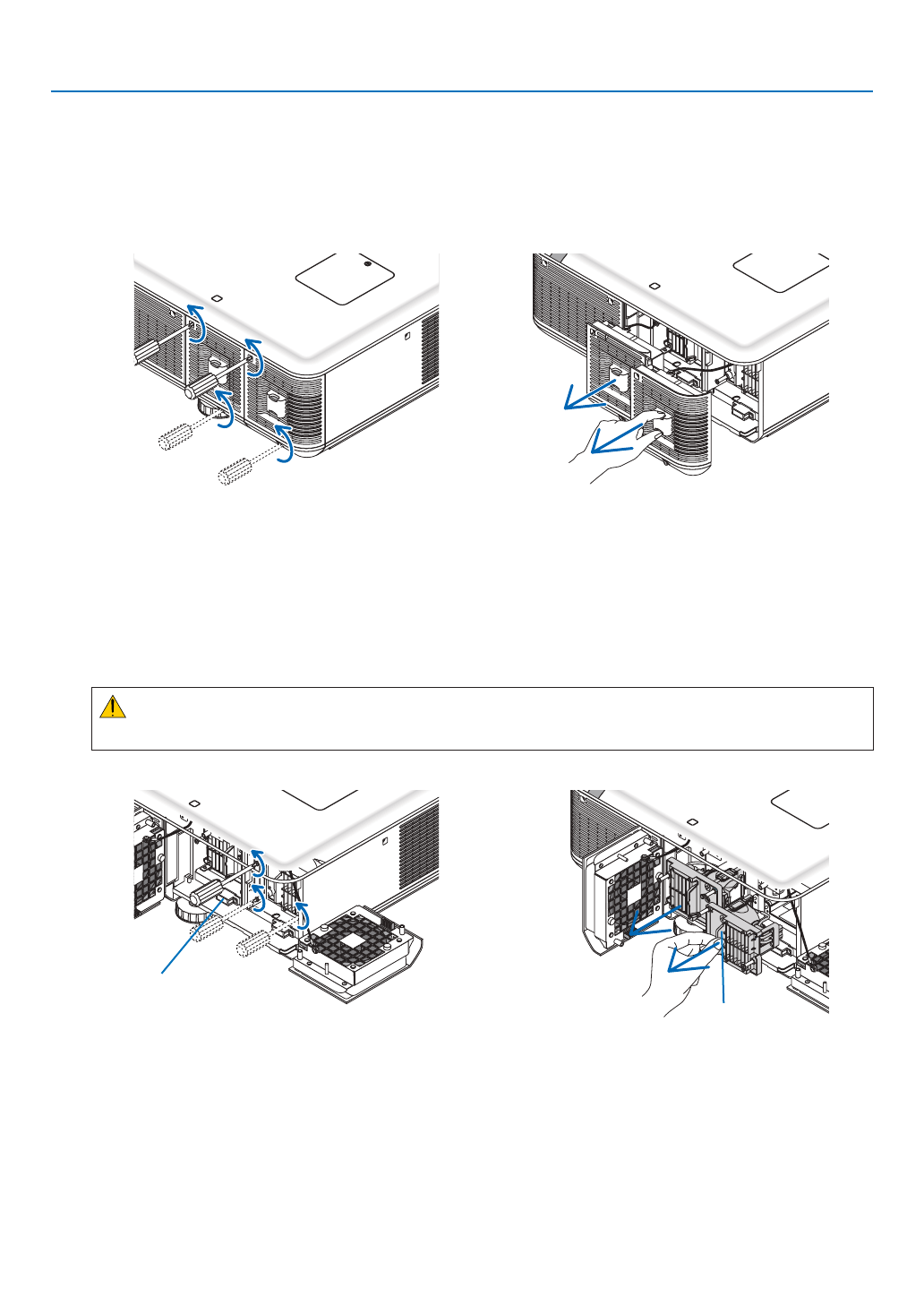

Для замены лампы:
1. Снимите крышку отсека лампы.
(1) Ослабьте два винта крышки отсека лампы.
• Винт крышки отсека лампы не вынимается.
(2) Потяните крышку отсека лампы на себя и снимите ее.
2. Снимите корпус лампы.
(1) Ослабьте три винта, удерживающих корпус лампы, пока крестообразная отвертка не начнет свободно прокру-
чиваться.
• Эти три винта не вынимаются.
• На корпусе находится блокировочное устройство, предохраняющее от поражения электрическим током. Не
пытайтесь обойти эту блокировку.
(2) Поддерживая корпус лампы, снимите его.
ВНИМАНИЕ:
Прежде чем снимать корпус лампы, убедитесь, что деталь остыла.
Разъем питания вытяж-
ного вентилятора
Держатель
