123
5. Использование экранного меню

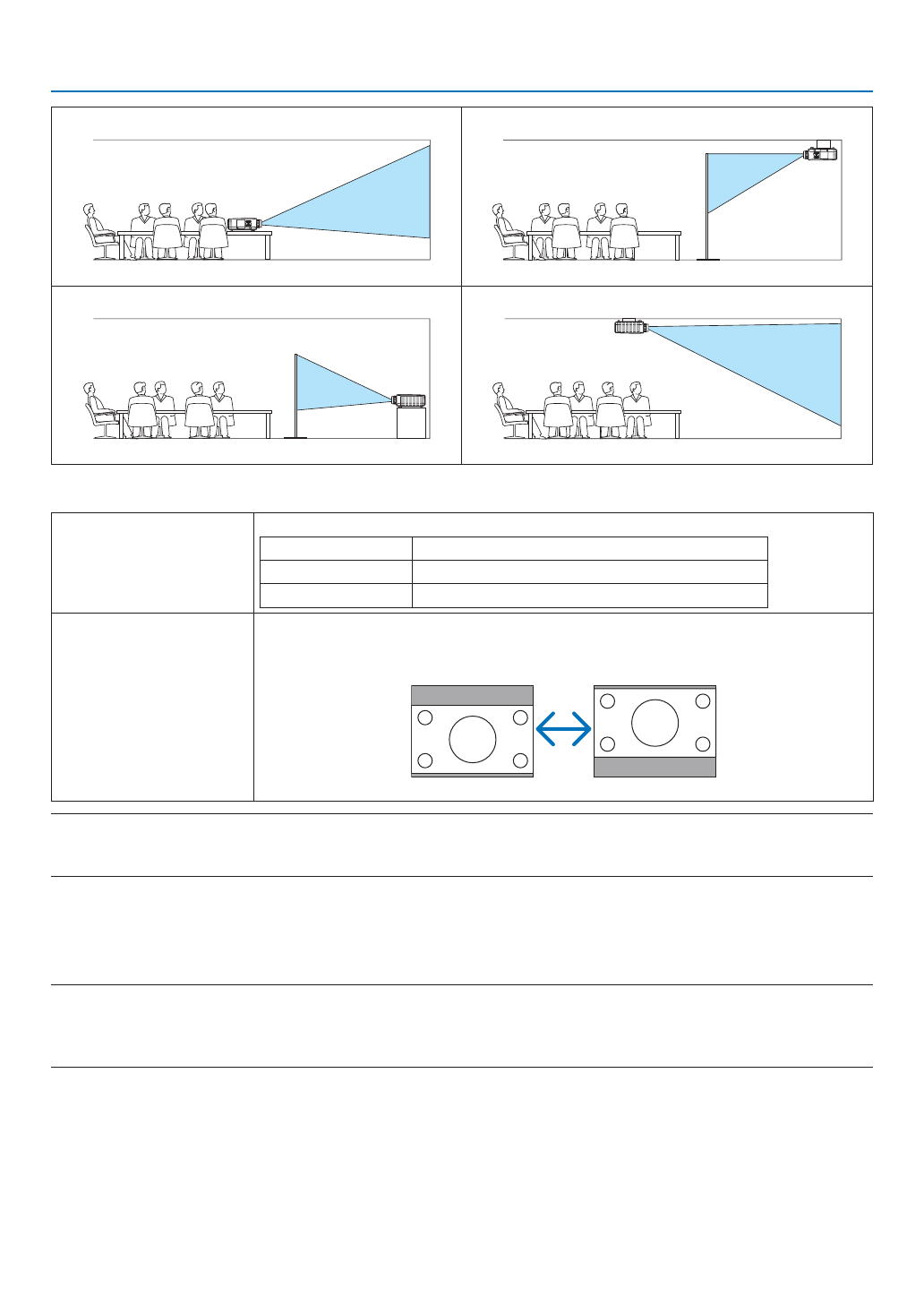

ФРОНТАЛЬНАЯ СО СТОЛА
ТЫЛЬНАЯ С ПОТОЛКА
ТЫЛЬНАЯ СО СТОЛА
ФРОНТАЛЬНАЯ С ПОТОЛКА
Выбор соотношения сторон и положения экрана [ЭКРАН]
Тип экрана [ТИП ЭКРАНА]
Настраивает формат проекции.
Экран 4:3
Для экрана формата 4:3
Экран 16:9
Для экрана формата 16:9
Экран 16:10
Для экрана формата 16:10
Положение экрана [ПО-
ЛОЖЕНИЕ] (только для
PX800XG2)
Настраивает высоту изображения, когда для типа экрана установлен формат 16:9 или
16:10.
Вниз
Вверх
ПРИМЕЧАНИЕ:
• После изменения типа экрана проверьте в меню настройку параметра [СООТНОШЕНИЕ СТОРОН].
(
→
стр.
)
Использование геометрической коррекции [ГЕОМЕТР. КОРРЕКЦИЯ]
Данная функция восстанавливает геометрические данные, сохраненные в памяти проектора.
Сохраняются три предварительные настройки геометрических данных. Чтобы отключить эту функцию, выберите [ВЫКЛ.].
ПРИМЕЧАНИЕ:
• Настройки [ТРАПЕЦИЯ] и [УГЛОВАЯ КОРРЕКЦИЯ] не доступны при применении геометрической коррекции.
• Чтобы очистить данные геометрической коррекции, удерживайте кнопку 3D REFORM не менее 2 секунд.
• Так как функция [ГЕОМЕТР. КОРРЕКЦИЯ] выполняется электронным способом, изображение в результате может стать слегка размытым.
