29
2. Проецирование изображения (основные операции)

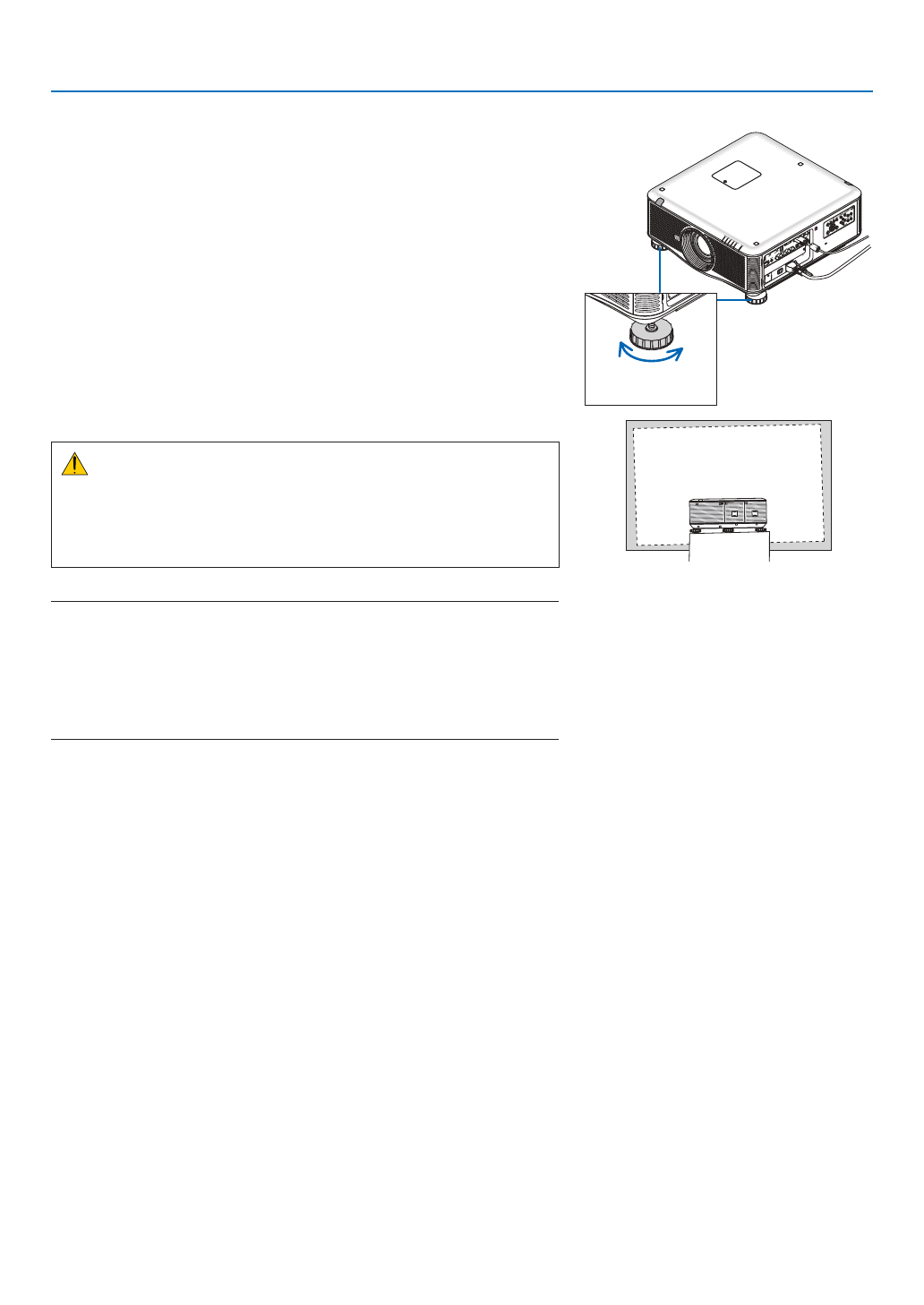

Настройка ножек для регулирования наклона
• Для настройки покрутите левую и правую ножки для регулиро-
вания наклона вправо, влево и вниз.
При поворачивании ножек для регулирования наклона они стано-
вятся длиннее или короче.
Настройте высоту проецируемого изображения, подкручивая
левую и правую ножки для регулирования наклона.
Если проецируемое изображение наклонено, подкрутите одну из
ножек для регулирования наклона, чтобы выровнять положение
изображения.
- Если проецируемое изображение перекошено, см. раздел «2-6 Коррек-
ция вертикальных трапецеидальных искажений» (
→
стр.
- Ножки для регулирования можно использовать для наклона на +/− 50
мм/1,97" (6,75°), −9 мм/0,35" (1,2°).
ВНИМАНИЕ
Вентиляционные отверстия на тыльной стороне проектора могут на-
греваться во время нормальной работы проектора.
Проявляйте осторожность, настраивая ножку для регулирования на-
клона на тыльной стороне проектора.
ПРИМЕЧАНИЕ:
• Не удлиняйте ножки для регулирования наклона справа и слева более чем на 50 мм/1.97", а ножку
для регулирования наклона на тыльной стороне – более чем на 9 мм/0.35". Иначе задняя ножка
может отпасть, приводя к поломке проектора.
• Используйте ножки для регулирования наклона только для регулирования угла проецирования.
Неправильное использование ножек для регулирования наклона, например, переноска проектора
за ножки или подвешивание проектора на стену, зацепив за ножки, может повредить проектор.
Вверх
Ножка для регулиро-
вания наклона
Вниз
