2. Проецирование изображения (основные операции)
Фокус
Подходящие объективы:
• PX750UG2: NP16FL/NP17ZL/NP18ZL/NP19ZL/NP20ZL/NP21ZL
• PX700WG2/PX800XG2: NP06FL/NP07ZL/NP08ZL/NP09ZL/NP10ZL

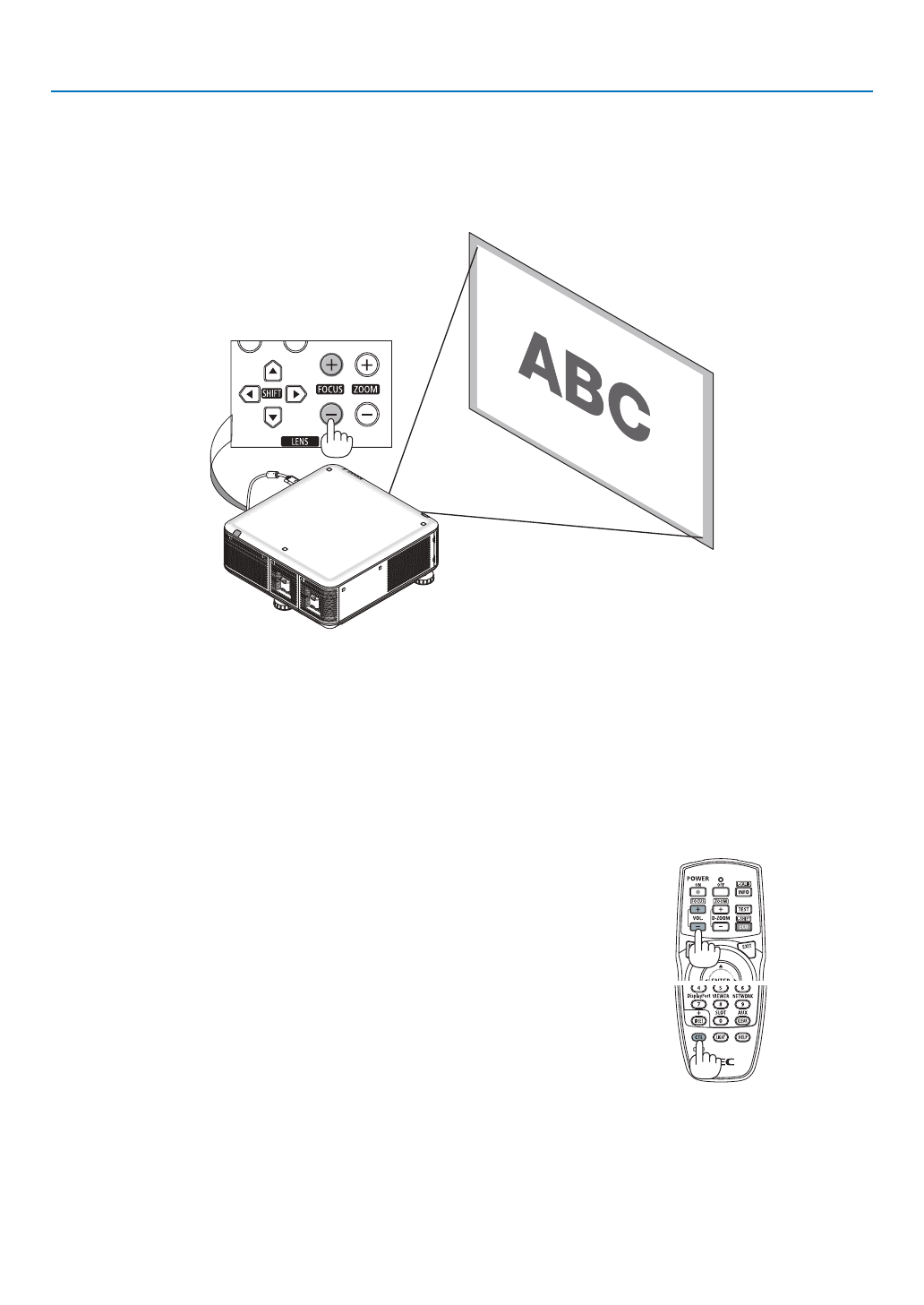

Для настройки фокусировки используйте кнопку FOCUS (+) или (−) на корпусе проектора.
ПОДСКАЗКА: Для настройки фокусировки выполните следующее (для стационарной установки)
Подготовка: оставьте проектор включенным на один час.
1. Используйте кнопки FOCUS +/− и убедитесь, что фокусировка настроена. Или, передвиньте проектор вперед или назад.
2. Выберите [ИСПЫТАТЕЛЬНЫЙ ШАБЛОН] в меню и откройте испытательный шаблон. (
→
стр.
• Вы также можете использовать кнопку TEST на пульте дистанционного управления для отображения тестового рисунка.
3. Нажимайте кнопку FOCUS − до тех пор, пока линии текста шаблона не станут неразличимы.
4. Нажимайте кнопку FOCUS + до тех пор, пока фокусировка не будет настроена.
Если Вы настраиваете за пределами наилучшей фокусной точки, вернитесь к шагу 3 и повторите действия.
Настройка с помощью пульта дистанционного управления
• Удерживая кнопку CTL, нажмите кнопку VOL/FOCUS +/−.
