2. Проецирование изображения (основные операции)

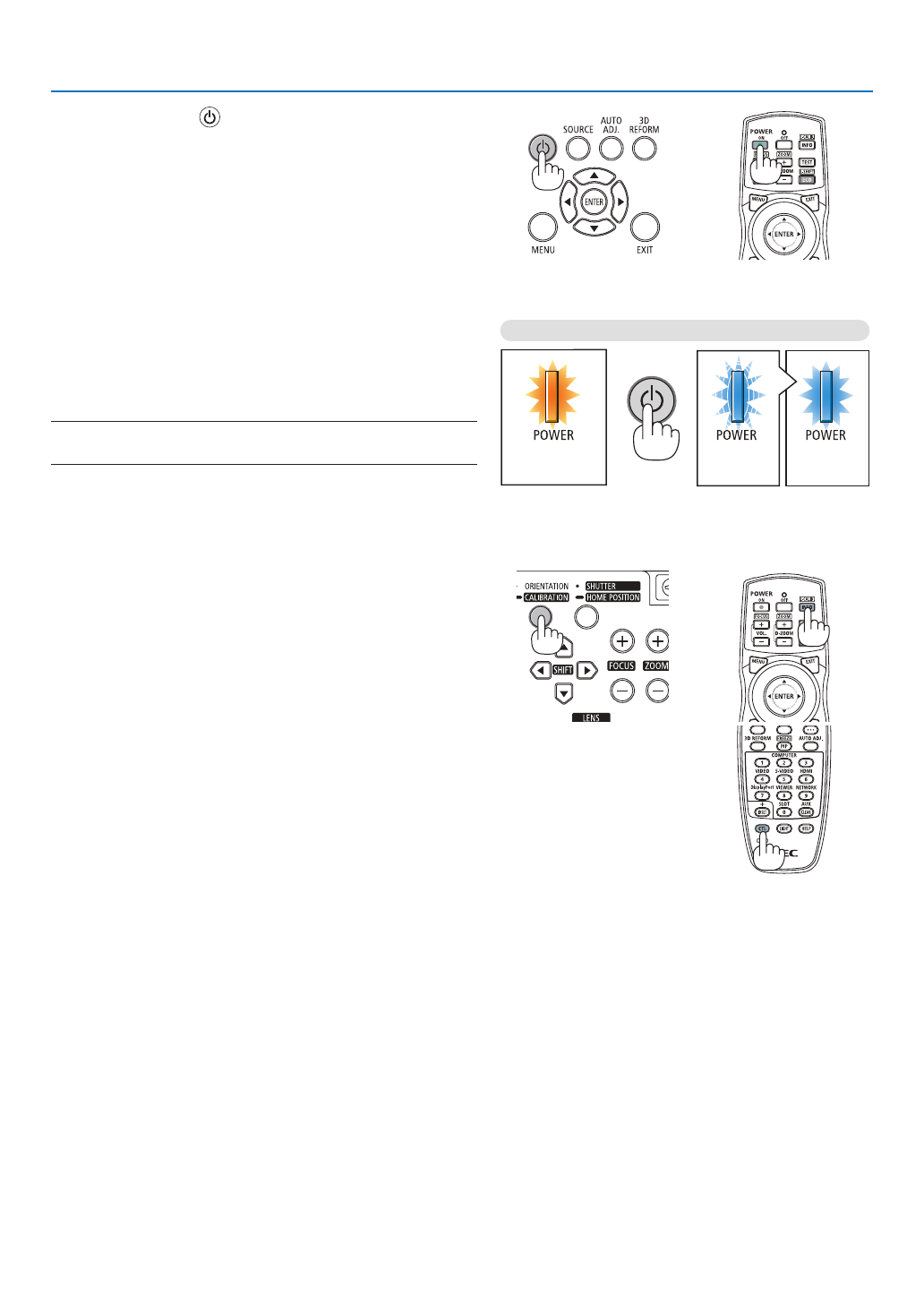

2. Нажмите кнопку
(POWER) на корпусе проектора или
кнопку POWER ON на пульте дистанционного управле-
ния.
Индикатор POWER загорится синим цветом, и проектор
будет готов к использованию.
ПОДСКАЗКА:
• Когда появится сообщение «ПРОЕКТОР ЗАБЛОКИРОВАН! ВВЕДИТЕ ПАРОЛЬ.»,
то это означает, что включена функция [БЕЗОПАСНОСТЬ]. (
→
)
• Когда на дисплее отображается Эко сообщение, это означает, что для [ЭКО
СООБЩЕНИЕ] выбран параметр [ВКЛ.]. (
→
После включения проектора убедитесь, что компьютер
или источник видеосигнала включен.
ПРИМЕЧАНИЕ: Логотип (фон [ЛОГОТИП]) отображается, когда нет входного сигнала
(установка меню по умолчанию).
Выполнение калибровки объектива
После установки или замены объектива, обязательно выпол-
ните [КАЛИБРОВКУ] путем нажатия и удерживания кнопки
ORIENTATION не менее двух секунд или путем удерживания
кнопки CTL и нажатия на кнопку INFO/L-CALIB на пульте дис-
танционного управления. Калибровка корректирует регули-
руемый фокус и фокусный диапазон. Если калибровка не вы-
полнена, получить наилучший фокус и переменное фокусное
расстояние может быть невозможно, даже при регулировке
фокуса и переменного фокусного расстояния объектива.
• Необходимо произвести калибровку следующих объекти-
вов:
NP16FL, NP17ZL, NP18ZL, NP19ZL, NP20ZL, NP21ZL, NP31ZL
Режим ожидания
Мигает
Питание включено
Светится оранжевым
Мигает синим
Светится синим
(
→
