22
2. Проецирование изображения (основные операции)
❺

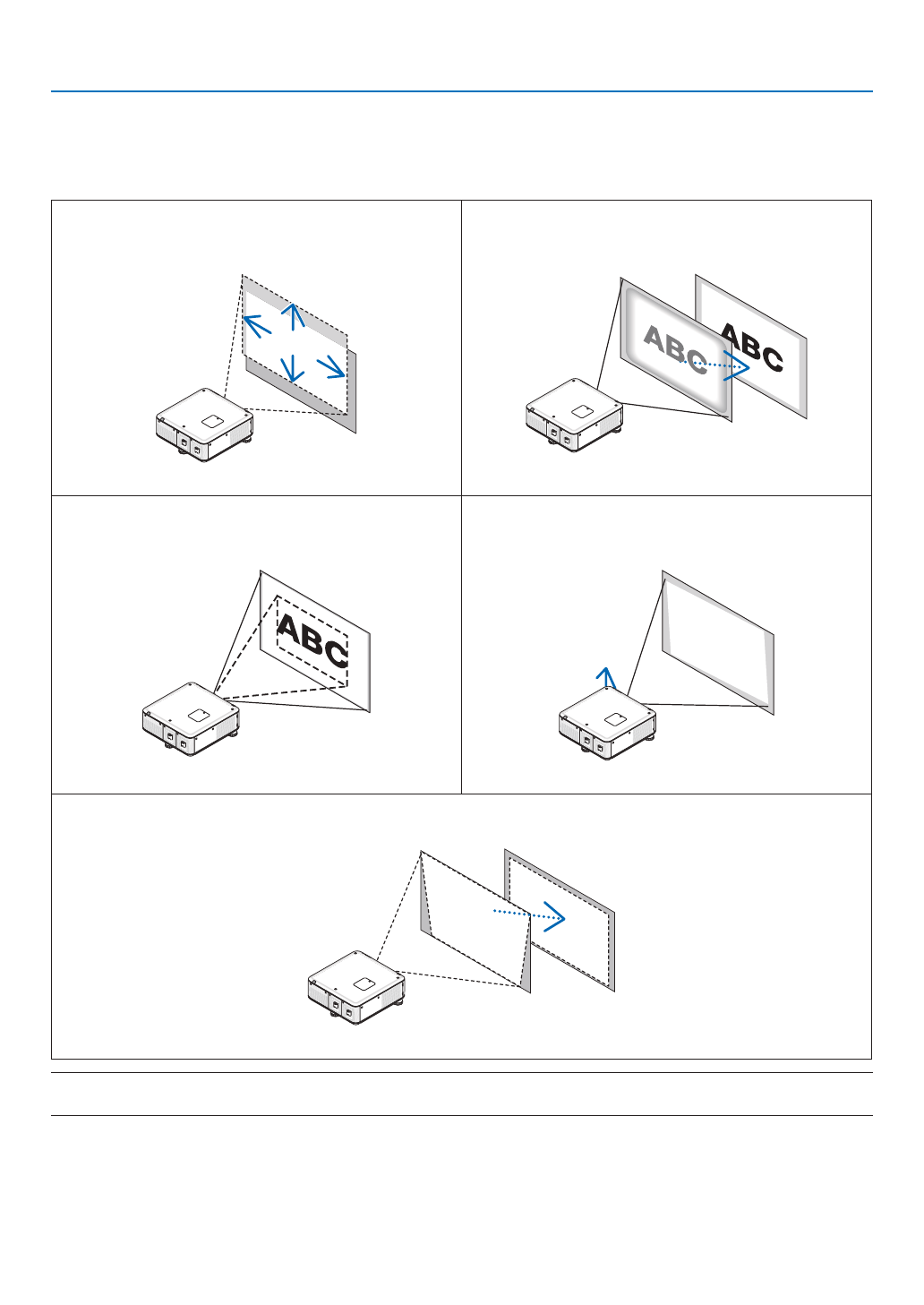

Регулировка размера и положения изображения
Чтобы настроить размер и положение картинки, используйте регулятор сдвига объектива, ножку для регулирования
наклона, кнопки зума и кнопки фокусировки.
В этом разделе схемы и кабели не указаны, чтобы упростить объяснение.
Настройка положения проецируемого изображения по
вертикали и горизонтали
[Сдвиг объектива]
Настройка фокуса
[Фокус]
(
→
стр.
)
(
→
стр.
Точная настройка размера изображения
[Зум]
Настройка высоты и выравнивание по горизонтали про-
ецируемого изображения
[Ножка для регулирования наклона] *¹
(
→
стр.
)
(
→
стр.
Настройка коррекции трапецеидального искажения
[Трапецеидальное искажение]
(
→
стр.
ПРИМЕЧАНИЕ*1: Настраивайте высоту проецируемого изображения, используя ножки для регулирования наклона, если вы хотите проецировать изображение
выше, чем позволяет регулятор сдвига объектива.
ПОДСКАЗКА:
• Для регулировки размера и положения изображения удобно использовать встроенные тестовые образцы. (
→
стр.
)
При нажатии на кнопку TEST отобразится тестовое изображение. С помощью кнопок
◀
и
▶
можно выбрать один тестовый рисунок. Чтобы закрыть
тестовый шаблон, выберите другой источник.
