228
9. Приложение
❼

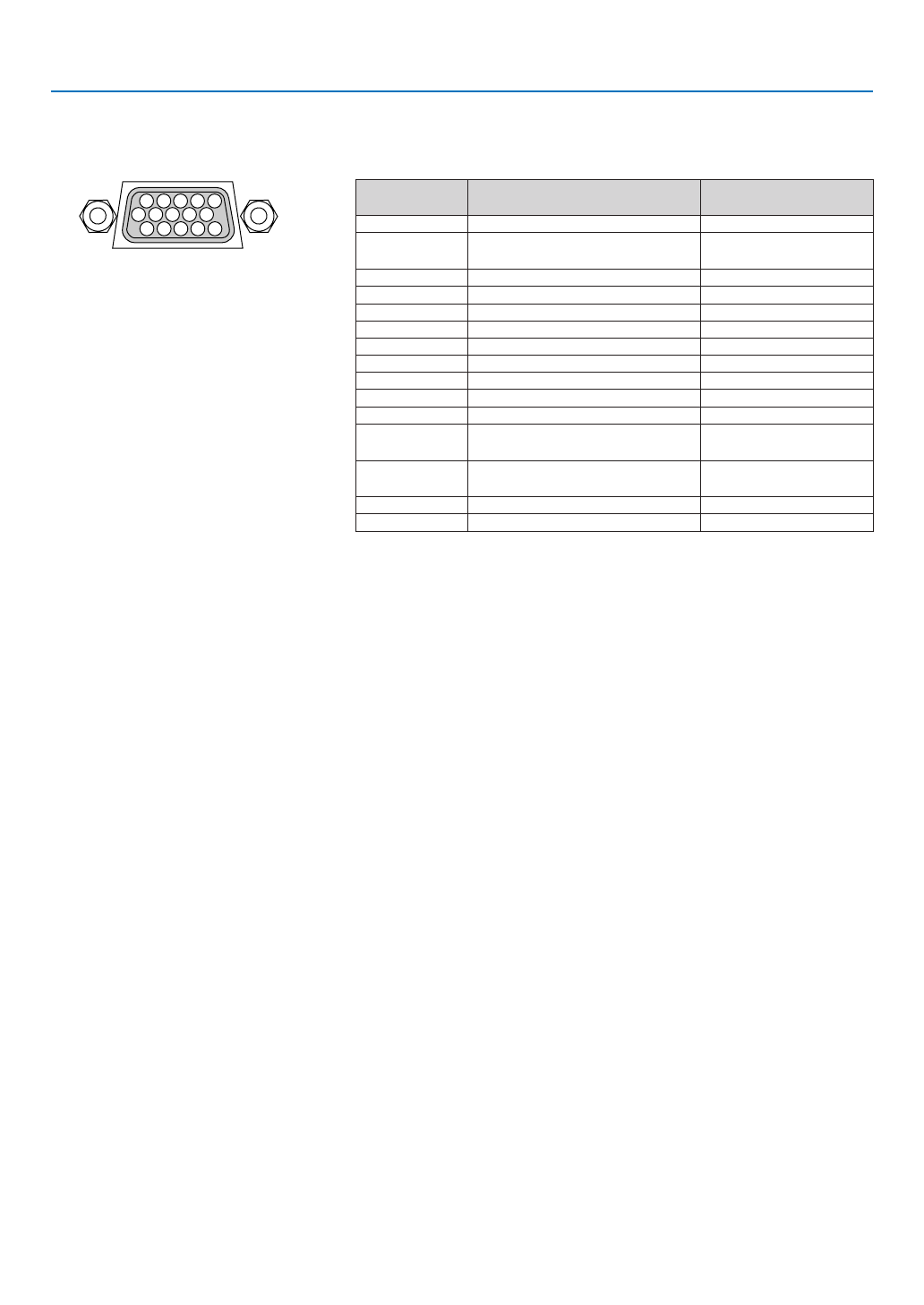

Предназначение выводов входного разъема D-Sub COMPUTER
15-штырьковый mini D-Sub разъем
Уровень сигнала
Видеосигнал: 0,7 Vp-p (аналоговый)
Сигнал синхронизации: уровень TTL
5
1
4
2 3
10
11 12 13 14 15
6
9
7 8
Номер
штырька
Сигнал RGB (аналоговый)
Сигнал YCbCr
1
Красный
Cr (цветность красного)
2
Зеленый или синхронизация по
зеленому сигналу
Y (яркость)
3
Синий
Cb (цветность синего)
4
Заземление
5
Заземление
6
Земля для красного сигнала
Земля для сигнала Cr
7
Земля для зеленого сигнала
Земля для сигнала Y
8
Земля для синего канала
Земля для сигнала Cb
9
Нет соединения
10
Земля для синхросигнала
11
Нет соединения
12
Двунаправленная шина DATA
(SDA)
13
Строчный синхроимпульс или
композитный синхроимпульс
14
Кадровый синхроимпульс
15
Сигнал Data Clock
