1. Введение
❶
Комплектация
Убедитесь, что в комплект входят все предметы, перечисленные ниже. Если какие-либо элементы отсутствуют, об-
ратитесь к торговому представителю.
Пожалуйста, сохраните оригинальную коробку и упаковочные материалы на случай, если понадобится перевозить
проектор.
Проектор
Пылезащитный колпачок для объекти-
ва (79TM1061)
* Проектор поставляется без объ-
ектива. Для получения информации о
существующих типах объективов и
расстояниях проекции, см. стр.
,
,
.
Пульт дистанционного
управления
(7N901041)
Щелочные батареи
AA (2 шт.)
Силовой кабель
(США: 79TM1001 для 120 В пере-
менного тока и 79TM1011 для
200 В переменного тока)
(ЕС: 79TM1021)
• Важная информация (для Северной
Америки: 7N8N4841; для всех стран,
кроме стран Северной Америки:
7N8N4841 и 7N8N4851)
• Краткое руководство по настройке
(для Северной Америки: 7N8N4861; для
всех стран, кроме стран Северной
Америки: 7N8N4861 и 7N8N4871)
Компакт-диск проектора NEC
Руководство пользователя (PDF)
и служебные программы
(7N952051)
Только для стран Северной
Америки
Ограниченная гарантия
Для покупателей в Европе:
С действующей гарантийной
политикой можно ознако-
миться на сайте:
www.nec-display-solutions.com
Винт для защиты от
хищения объектива
(79TM1071)
Этот винт затруд-
нит попытку снять
объектив, установлен-
ный на проекторе. (
→
6-сегментное цветовое
колесо (79TM1081)
Крепления для штабели-
рования (x 3) (79TM1101)
Фиксатор силового
кабеля (79TM1111)
Крышка, защищающая
модуль локальной сети
от кражи (для допол-
нительного модуля
беспроводной локальной
сети) (79TM1091)

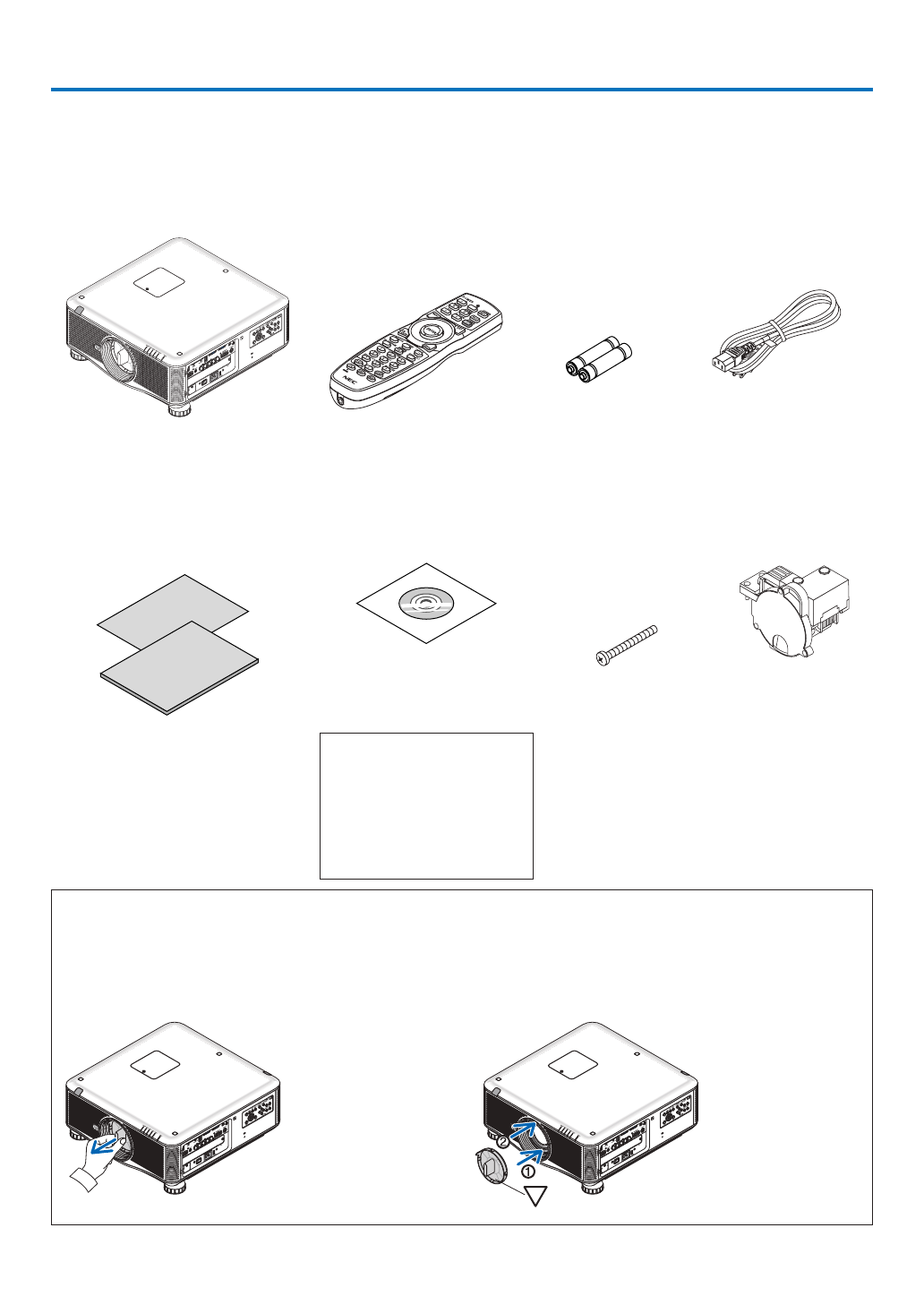

Крепление/снятие пылезащитной крышки
Ч т о б ы с н я т ь п ы л е з а щ и т н у ю
крышку с проектора, потяните
пылезащитную крышку за верх-
ний край, придерживая ее рукой.
Чтобы прикрепить пылезащитную крышку к проектору, найдите выступ на
нижнем крае пылезащитной крышки и вставьте его в отверстие на проекторе
так, чтобы треугольная метка (
▽
) была направлена вниз (
①
на рисунке ниже), а
затем, придерживая ручку, нажмите на верхний край пылезащитной крышки по
направлению к проектору, чтобы выступы попали в гнездо (
②
на рисунке ниже).
