169
6. Установка и подключение

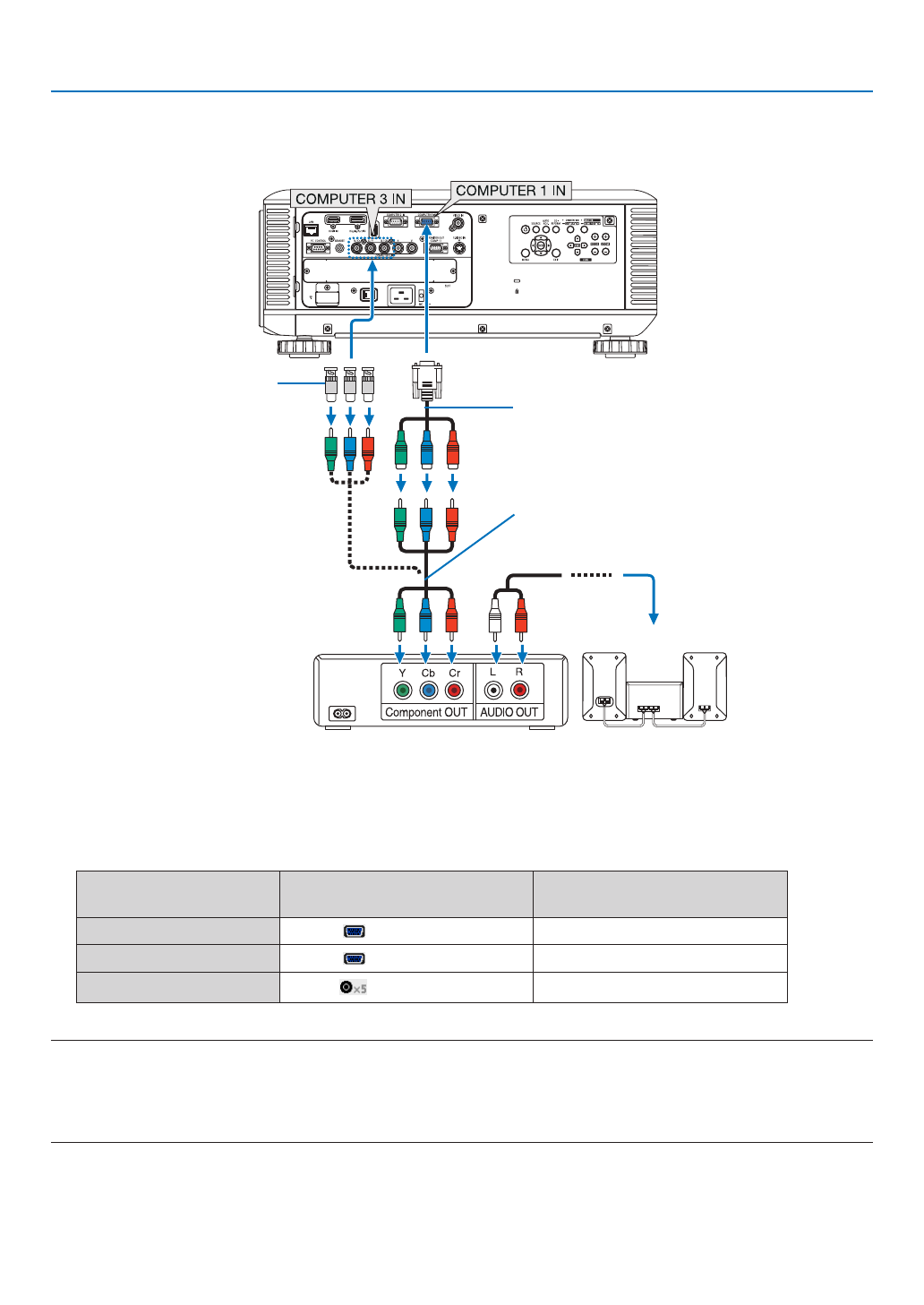

Подключение компонентного входа
• После включения проектора выберите имя источника для соответствующего входного разъема.
Входной разъем
Кнопка SOURCE на корпусе про-
ектора
Кнопка на пульте дистанционно-
го управления
COMPUTER 1 IN
КОМПЬЮТЕР 1
COMPUTER 1
COMPUTER 2 IN
КОМПЬЮТЕР 2
COMPUTER 2
COMPUTER 3 IN
КОМПЬЮТЕР 3
COMPUTER 3
ПРИМЕЧАНИЕ:
• Обычно сигнал компьютера и компонентный сигнал идентифицируются и переключаются автоматически. Если сигнал не определяется, выберите
сигнал на экранном меню проектора [НАСТР.]
→
[ВИДЕО]
→
[ТИП СИГНАЛА]. Для разъема видеовхода Компьютер 3 выберите «КОМПЬЮТЕР» или «ВИДЕО»,
установив: [ВКЛ.]
→
[ОПЦИЯ(1)]
→
[ВЫБОР СИГНАЛА (КОМП. 3)] (
→
• Чтобы подключить видеоустройство к D-разъему, используйте продающийся отдельно адаптер преобразователя D-разъема (модель ADP-DT1E).
Адаптер 15-pin - на - RCA ×3 «мама»
(ADP-CV1E)
Адаптер BNC (папа) - RCA (мама) (в
комплект поставки не входит)
Компонентный видео кабель RCA × 3 (приобретается
дополнительно)
Проигрыватель DVD
Аудиоустройства
