26
2. Проецирование изображения (основные операции)
Подходящие объективы:
• PX750U2/PX700W2/PX800X2: NP31ZL

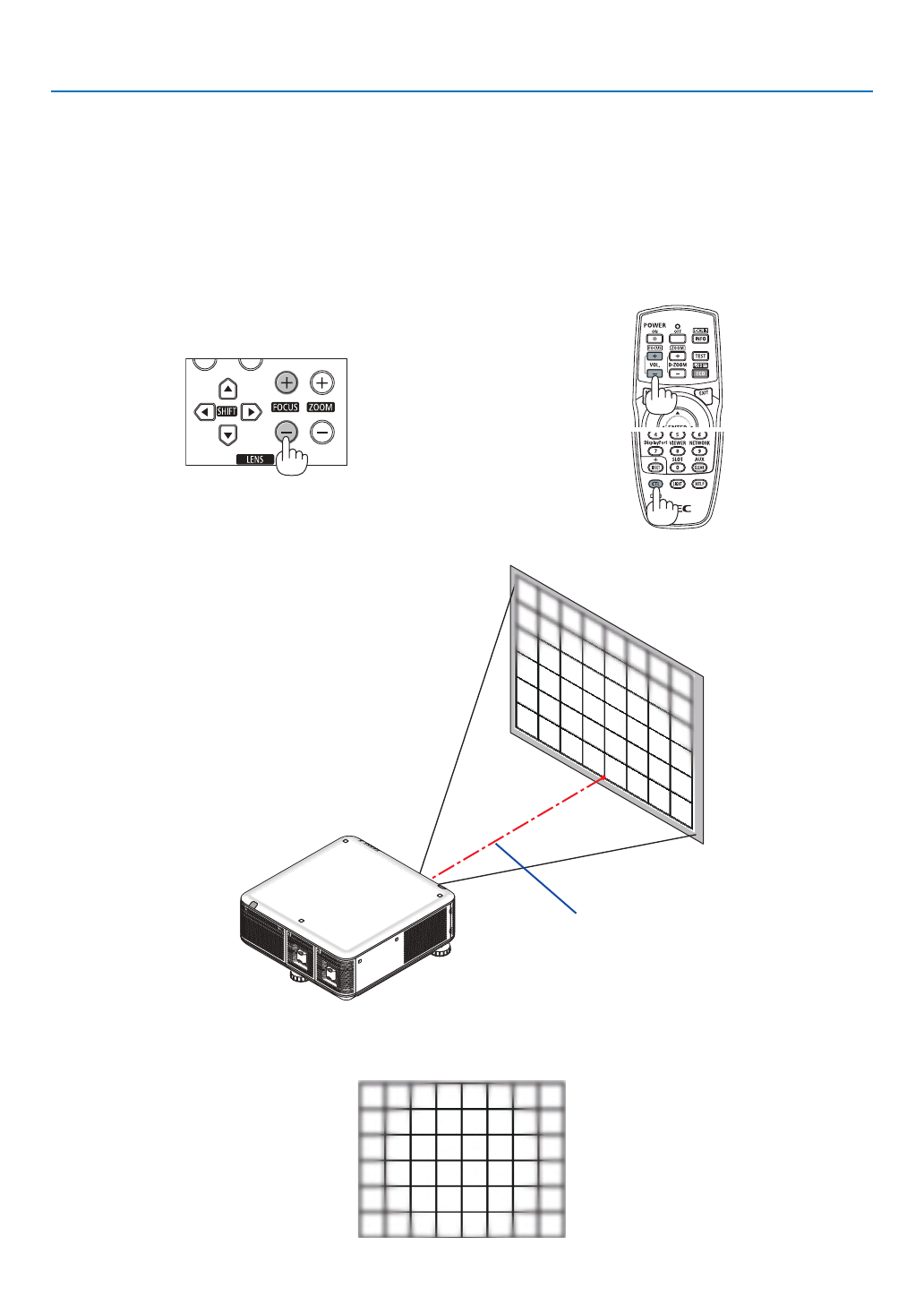

1. Фокусировка проецируемого изображения вокруг оптической оси. (Силовая фокусировка)
На рисунке ниже приведен пример, когда проецируемое изображение смещается вверх. В этом случае оптическая
ось находится на нижней границе проецируемого изображения.
Настройка с помощью кнопок на корпусе
Используйте кнопку FOCUS (+) или (−) на корпусе про-
ектора.
Настройка с помощью пульта дистанционного
управления
Удерживая нажатой кнопку CTL, нажимайте кнопку VOL./
FOCUS +/−.
Оптическая ось
* Центральное положение оптической оси, установленное сдвигом объектива, находится в центре изображения.
В этом случае настройте фокусировку в центре проецируемого изображения.
