2. Проецирование изображения (основные операции)

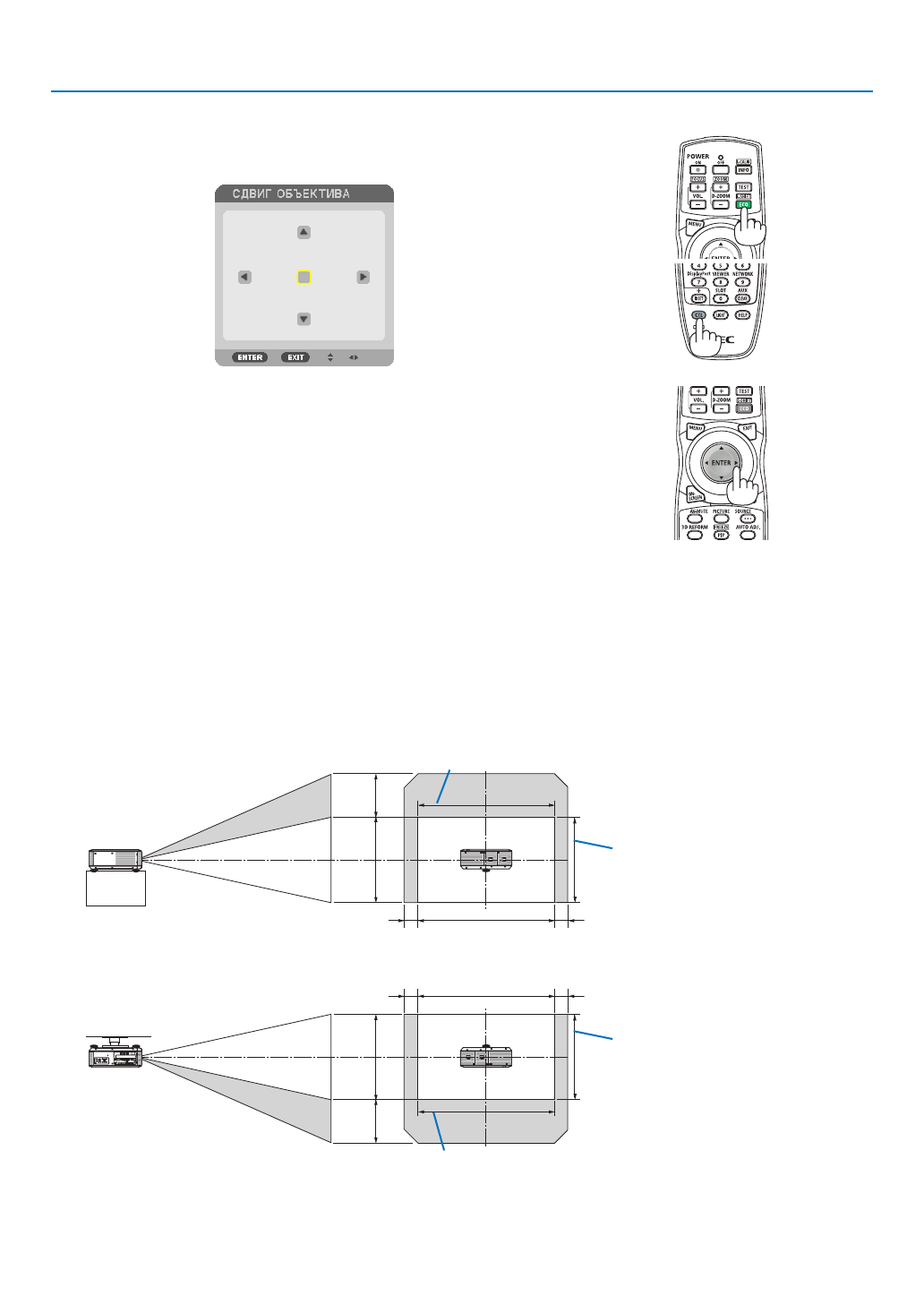

Настройка с помощью пульта дистанционного управления
1. Удерживая кнопку CTL, нажмите кнопку ECO/L-SHIFT.
Откроется окно сдвига объектива.
2. Нажмите кнопку
▼▲◀
или
▶
.
С помощью кнопок
▼▲◀▶
передвиньте проецируемое изображение.
ПОДСКАЗКА:
• Следующая схема показывает диапазон сдвига объектива для фронтального проецирования со стола. Чтобы расположить проекцию выше, чем показано
на схеме, используйте ножки для регулирования наклона. (
→
)
• Для получения информации о диапазоне сдвига объектива при фронтальном проецировании с потолка см. стр.
1V
1H
0,1H
0,1H
0,5V*
Высота проекции
Ширина проекции
1V
1H
0,1H
0,1H
0,5V*
Высота проекции
Ширина проекции
* Для модели PX800XG2 на объективе NP31ZL должно быть значение 0,43 В.
