English

7

• НЕ подключайте к одному разъему

динамика более одного динамика.

• НЕ тяните и не толкайте динамики, так как

это может привести к повреждению
прокладки, расположенной на дне динамика.

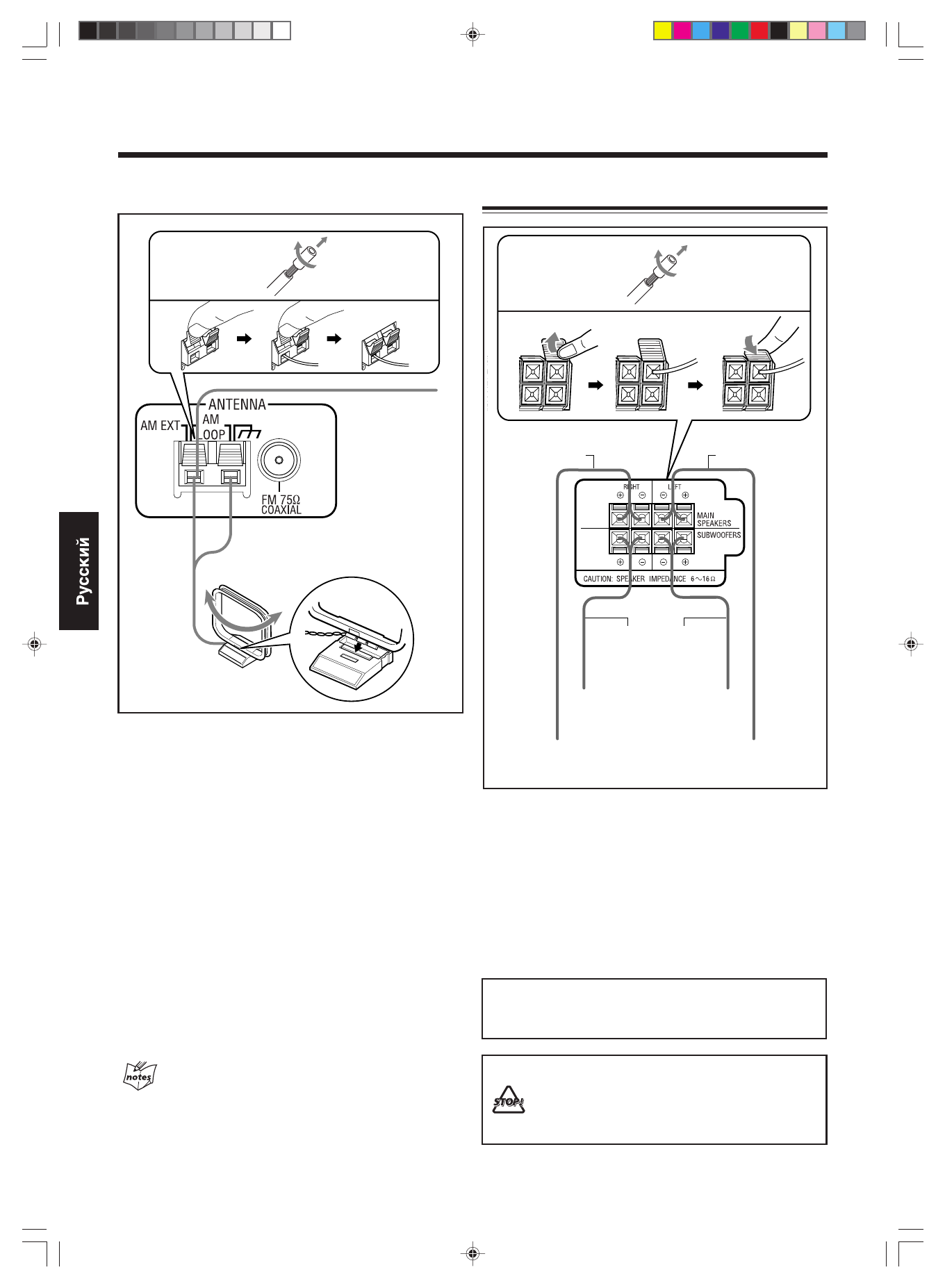

Антенна АМ

Подключение динамиков

1

Если провода покрыты изоляцией,
удалите изоляцию с конца каждого
провода.

2

Нажмите на зажим разъема АМ LOOP
на задней части устройства и
удерживайте его нажатым.

3

Вставьте конец кабеля рамочной
антенны АМ в разъем.

4

Отпустите зажим разъема.

5

Поворачивайте рамочную антенну АМ
для достижения наилучшего качества
приема.

Подключение внешней антенны АМ

При низком качестве приема подключите
одиночный провод с виниловым покрытием к
разъему AM EXT и вытяните его горизонтально.
Рамочная антенна АМ должна оставаться
подключенной.

Для улучшения качества приема FM и AM

• Убедитесь в том, что антенна не соприкасается с какими-

либо другими разъемами и соединительными кабелями.

• Располагайте антенны подальше от металлических

деталей устройств, соединительного кабеля и кабеля
питания переменного тока.

Провод с
виниловым
покрытием (не
входит в комплект)

Рамочная антенна АМ
(входит в комплект)

1

2

3

Кабель динамика
(черный/синий)

Кабель динамика

(черный/синий)

Кабели динамика

(черный/красный)

От правого

разъема

сабвуфера

От левого

разъема

сабвуфера

От разъемов правого

основного динамика

От разъемов левого
основного динамика

1

Если провода покрыты изоляцией,
удалите изоляцию с конца каждого
провода.

2

Вставьте конец кабеля динамика в
разъем, как показано на иллюстрации.

Следите за соответствием цветов (полярности):
(+) к (+), а (–) к (–).

3

Закройте разъемы динамика.

ВАЖНАЯ ИНФОРМАЦИЯ:

 Используйте только

динамики с тем же сопротивлением, что указано на
разъемах динамиков на задней части устройства.

1

5

2

3

4
