22
Übersicht der Komponenten
BAT1

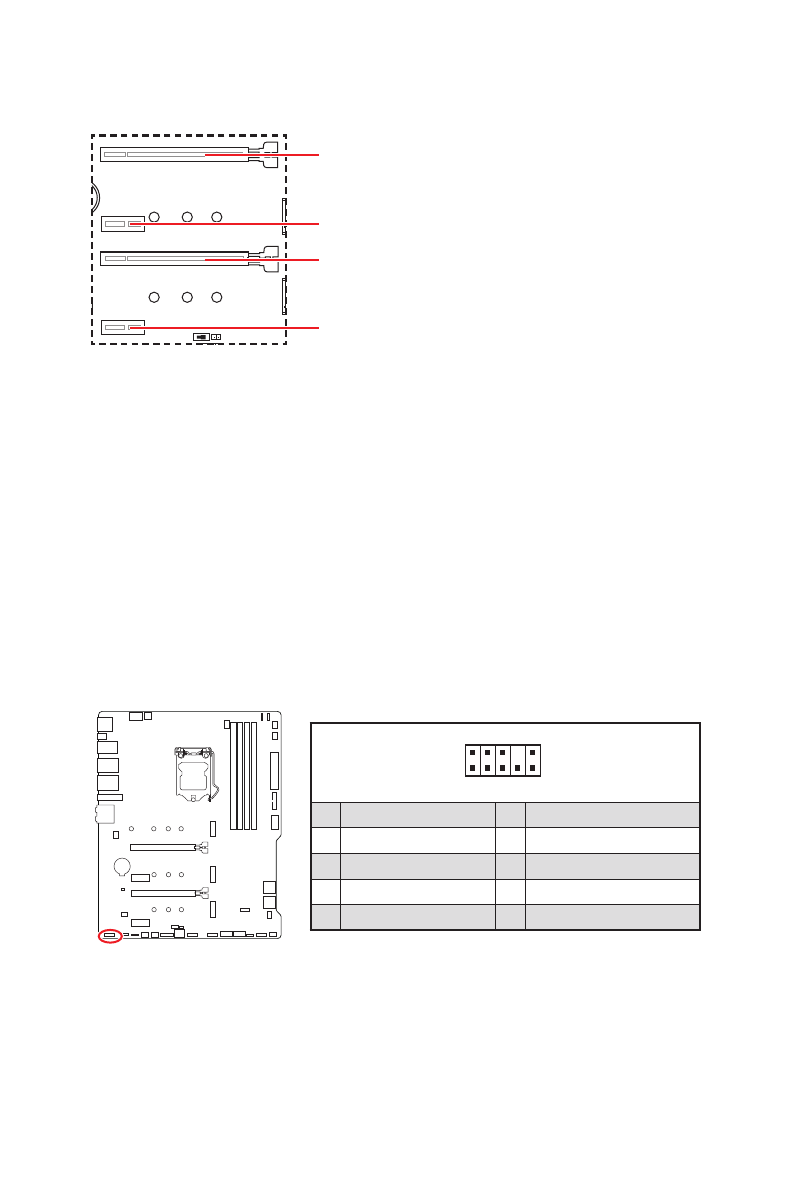

PCI_E1~4: PCIe Erweiterungssteckplätze
PCI_E1
: PCIe 4.0 x16 (von CPU)
PCI_E3
: PCIe 3.0 x4 (von Z590 Chipsatz)
PCI_E2
: PCIe 3.0 x1 (von Z590 Chipsatz)
PCI_E4
: PCIe 3.0 x1 (From Z590 Chipsatz)
⚠
Wichtig
∙
Wenn Sie eine große und schwere Grafikkarte einbauen, benötigen Sie einen
Grafikkarten-Stabilisator (Graphics Card Bolster)
der das Gewicht trägt und eine
Verformung des Steckplatzes vermeidet..
∙
Für die Installation einer einzelnen PCIe x16 Erweiterungskarte mit optimaler
Leistung, empfehlen wir den
PCI_E1
Steckplatz zu verwenden.
∙
Achten Sie darauf, dass Sie den Strom abschalten und das Netzkabel aus der
Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren oder
entfernen. Lesen Sie bitte auch die Dokumentation der Erweiterungskarte, um
notwendige zusätzliche Hardware oder Software-Änderungen zu überprüfen.
JAUD1: Audioanschluss des Frontpanels
Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen eines Frontpanels.
1
2
10
9
1
MIC L
2
Ground
3
MIC R
4
NC
5
Head Phone R
6
MIC Detection
7
SENSE_SEND
8
No Pin
9
Head Phone L
10
Head Phone Detection
