29

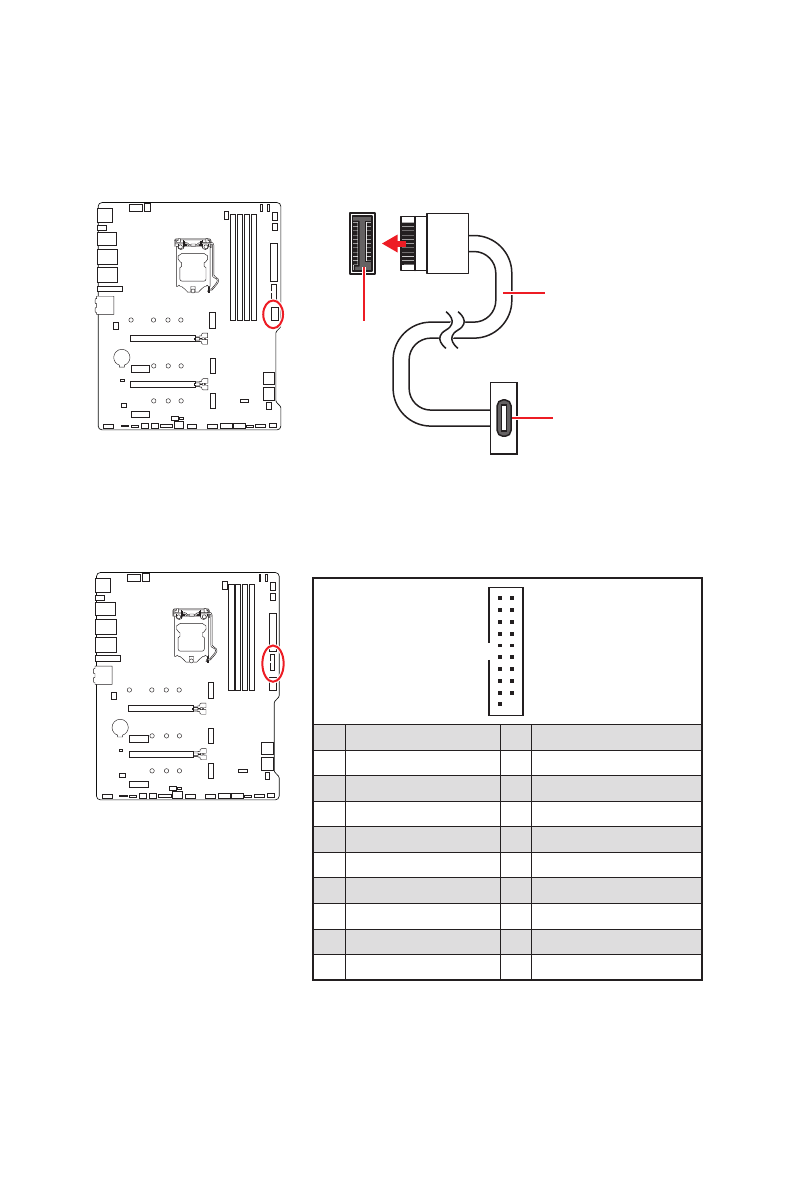

Vue d’ensemble des composants

JUSB3 : Connecteur USB 3.2 Gen 1

Ce connecteur vous permet de relier un port USB 3.2 Gen 1 5 Gb/s sur le panneau

avant.



Important

Notez que les câbles d’alimentation et de terre doivent être branchés correctement

afin d’éviter d’endommager la carte.

1

10

11

20

1

Power

11

USB2.0+

2

USB3_RX_DN

12

USB2.0-

3

USB3_RX_DP

13

Ground

4

Ground

14

USB3_TX_C_DP

5

USB3_TX_C_DN

15

USB3_TX_C_DN

6

USB3_TX_C_DP

16

Ground

7

Ground

17

USB3_RX_DP

8

USB2.0-

18

USB3_RX_DN

9

USB2.0+

19

Power

10

Ground

20

No Pin

JUSB4 : Connecteur USB 3.2 Gen 2 Type-C

Ce  connecteur  vous  permet  de  relier  un  port  USB  3.2  Gen  2  Type-C  sur  le  panneau

avant. Pour plus de sécurité, ce connecteur a été conçu pour offrir une excellente

robustesse. Quand vous connectez le câble, assurez-vous de le brancher dans le bon

sens.

Câble USB Type-C

Port USB Type-C sur

le panneau avant

JUSB4
