15

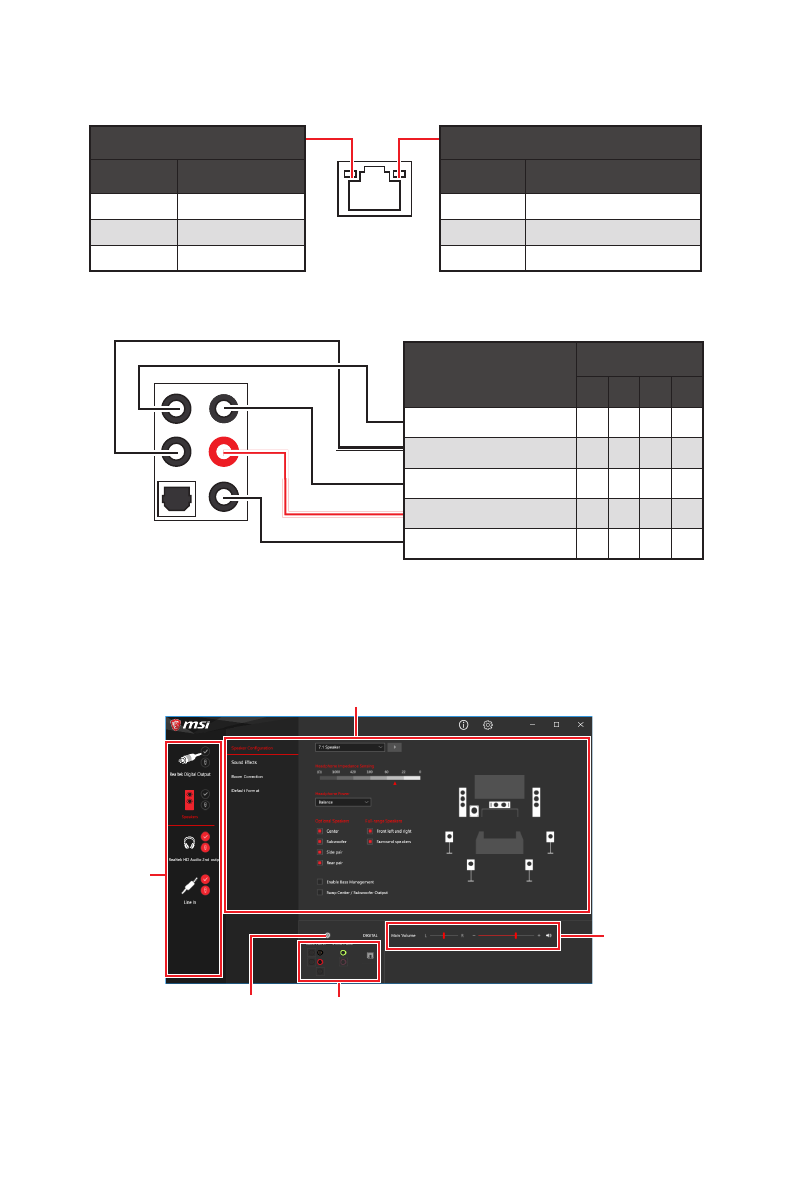

Rear I/O Panel
Audio Ports Configuration
Audio Ports
Channel
2
4
6
8
Center/ Sub-woofer Out
●
●
Rear Speaker Out
●
●
●
Line-In/ Side Speaker Out
●
Line-Out/ Front Speaker Out
●
●
●
●
Mic In
(●: connected,
Blank
: empty)
LAN Port LED Status Table
Link/ Activity LED
Status
Description
Off
No link
Yellow
Linked
Blinking
Data activity
Speed LED
Status
Description
Off
10 Mbps connection
Green
100/1000 Mbps connection
Orange
1/2.5 Gbps connection
Realtek Audio Console
After Realtek Audio Console is installed. You can use it to change sound settings to get
better sound experience.
Jack Status
Connector Settings
Device
Selection
Main Volume
Application Enhancement
