21
Overview of Components

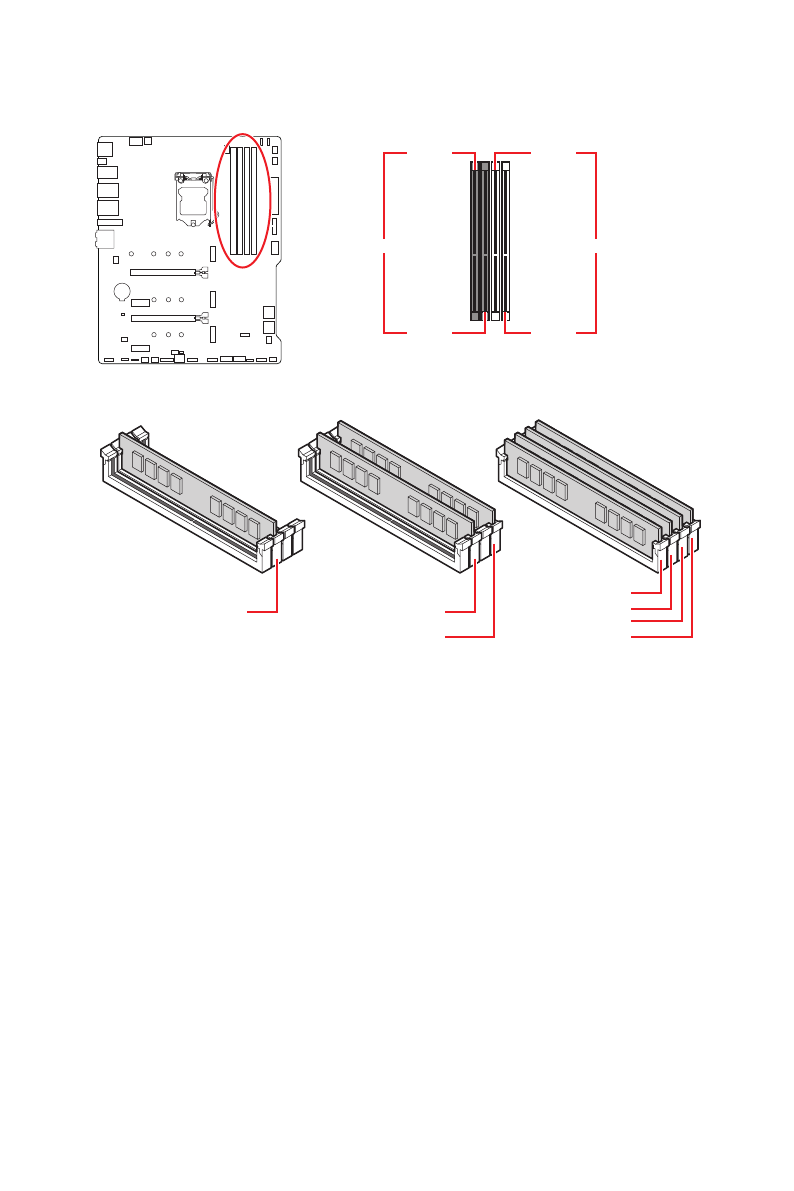

DIMM Slots
DIMMA1
DIMMB1
Channel A
Channel B
DIMMA2
DIMMB2
Memory module installation recommendation
⚠
Important
∙
Always insert memory modules in the
DIMMA2
slot first.
∙
To ensure system stability for Dual channel mode, memory modules must be of the
same type, number and density.
∙
Some memory modules may operate at a lower frequency than the marked value
when overclocking due to the memory frequency operates dependent on its Serial
Presence Detect (SPD). Go to BIOS and find the
DRAM Frequency
to set the memory
frequency if you want to operate the memory at the marked or at a higher frequency.
∙
It is recommended to use a more efficient memory cooling system for full DIMMs
installation or overclocking.
∙
The stability and compatibility of installed memory module depend on installed CPU
and devices when overclocking.
∙
Please refer to www.msi.com for more information on compatible memory.
DIMMB2
DIMMB2
DIMMB1
DIMMA2
DIMMA2
DIMMA2
DIMMA1
Содержание
- 5 Installing the Motherboard/ Installation des Motherboards/; Youtube
- 6 Connecting the Power Connectors/ Stromanschlüsse
- 139 Содержание; Безопасное использование продукции
- 140 Встроенные индикаторы
- 142 Уведомление о стойках для крепления материнской платы
- 143 Технические характеристики; Процессор; Чипсет; Слоты расширения
- 144 Встроенная; Подключение
- 146 Разъемы на плате
- 147 UEFI AMI BIOS
- 148 Продолжение с предыдущей страницы; Программное; Драйверы; Функции MSI
- 149 Эксклюзивные
- 151 Комплект поставки; Материнская плата
- 152 Задняя панель портов ввода/ вывода
- 153 Конфигурация портов Аудио; Порты Аудио; Таблица состояний индикатора порта LAN; изменения параметров звука, чтобы улучшить качество звука.
- 154 ∙ Выбор устройства; Автоматическое всплывающее диалоговое окно
- 155 Подключение наушников и микрофона
- 158 Процессорный сокет; выемки
- 159 Слоты DIMM; Рекомендации по установке модулей памяти
- 160 MSI Graphics Card Bolster; для поддержки веса графической карты; JAUD1: Разъем аудио передней панели
- 161 Удалите винты для радиатора M.2 SHIELD FROZR.; Видео Инструкция; Смотрите видео, чтобы узнать как
- 162 Пропустите шаг 3 и шаг 5, чтобы установить 22110 M.2 в разъем M2_1 или
- 164 Таблица комбинации для слотов M.2 и SATA; Слот; PCIe (Разъем M2_1 будет доступен только при использовании; SATA; порту можно подключить одно устройство SATA.
- 165 расположенных на передней панели.; JDASH1: Разъем контроллера настройки
- 166 подключения всех кабелей питания к блоку питания АТХ.
- 167 контакты питания и земли.
- 168 контакты VCC и земли.; JTPM1: Разъем модуля ТРМ
- 169 Переключение режимов работы и скорости вращения вентилятора; Назначение контактов разъема для подключения вентилятора; Разъем
- 170 JCI1: Разъем датчика открытия корпуса; Использование датчика открытия корпуса
- 171 Сброс настроек BIOS до значений по умолчанию; JTBT1: Разъем для установки карты расширения
- 172 обесточить систему и отключить кабель питания.; Подключение RGB светодиодных лент
- 173 светодиодных лент 5В к разъему JRGB приведет к их повреждению.; Подключение адресных RGB светодиодных лент
- 174 Индикаторы отладки EZ; - память DRAM не обнаружена или повреждена.; - видеокарта не обнаружена или повреждена.; - устройство загрузки не обнаружено или; LED_SW1: Переключатель для управления индикаторами; на материнской плате.
- 175 Установка ОС, драйверов и MSI Center; Установка Windows® 10; Установка драйверов; Инструкции по использованию MSI Center
- 176 Преимущества UEFI; ∙ 32-битная ОС Windows; Как проверить режим BIOS?
- 177 Настройка BIOS; всегда устанавливайте настройки по умолчанию; Вход в настройки BIOS; Функциональные клавиши; Инструкции по настройке BIOS
- 178 Сброс BIOS; очистки данных CMOS; Обновление BIOS; Обновление BIOS при помощи M-FLASH; Yes
- 179 Обновление BIOS при помощи MSI Center; порт Flash BIOS
- 182 ii; WEEE (Waste Electrical and
