Компоненты материнской платы

BAT1

PCI_E1~4: Слоты расширения PCIe

PCI_E1

: PCIe 4.0 x16 (для CPU)

PCI_E3

: PCIe 3.0 x4 (для чипсета Z590)

PCI_E2

: PCIe 3.0 x1 (для чипсета Z590)

PCI_E4

: P

CIe 3.0 x1 (для чипсета Z590)

⚠

Внимание!

∙

При установке массивной видеокарты, необходимо использовать такой

инструмент, как

MSI Graphics Card Bolster

 для поддержки веса графической карты

и во избежание деформации слота.

∙

Для установки одной карты расширения PCIe x16 с оптимальной

производительностью рекомендуется использовать слот

PCI_E1

.

∙

Перед установкой или извлечением плат расширения убедитесь, что кабель

питания отключен от электрической сети. Прочтите документацию на карту

расширения и выполните необходимые дополнительные аппаратные или

программные изменения для данной карты.

∙

Слот PCI_E3 будет работать в режиме x1 при установке устройства в слот PCI_E2.

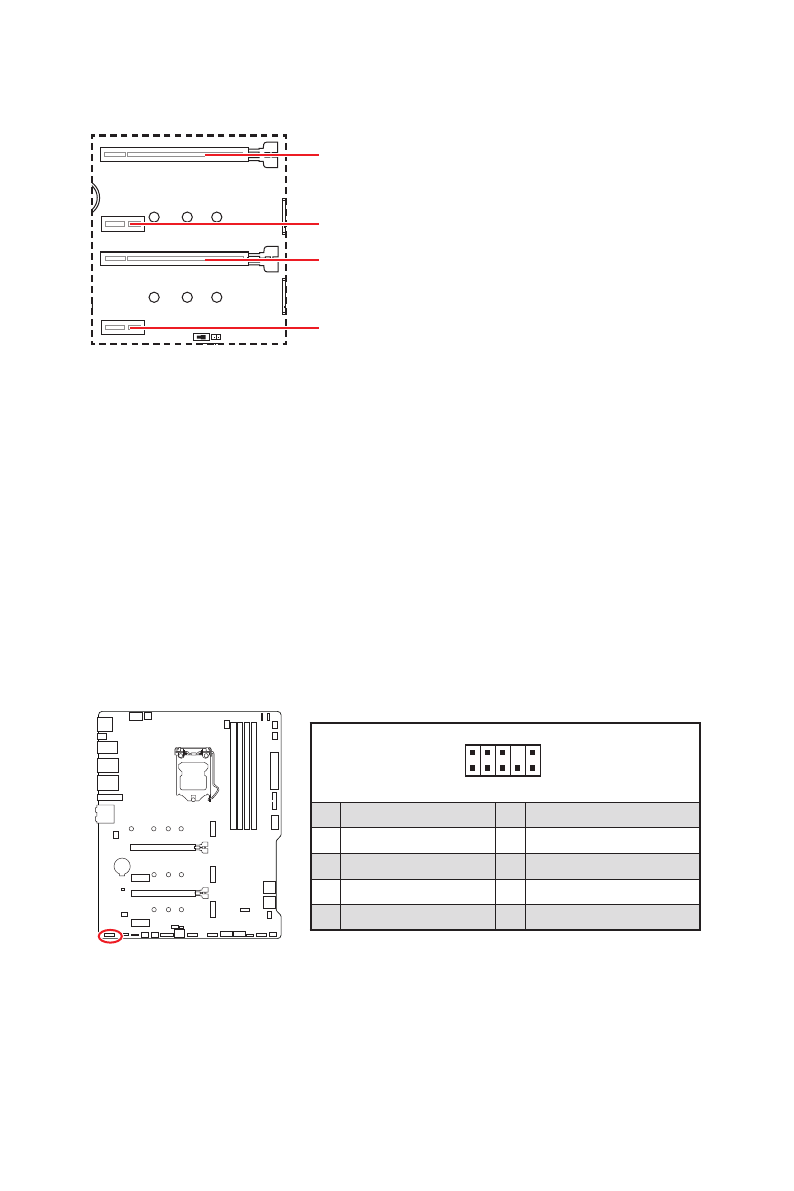

JAUD1: Разъем аудио передней панели

Данный разъем предназначен для подключения аудиоразъемов передней панели.

1

2

10

9

1

MIC L

2

Ground

3

MIC R

4

NC

5

Head Phone R

6

MIC Detection

7

SENSE_SEND

8

No Pin

9

Head Phone L

10

Head Phone Detection
