27

Компоненты материнской платы

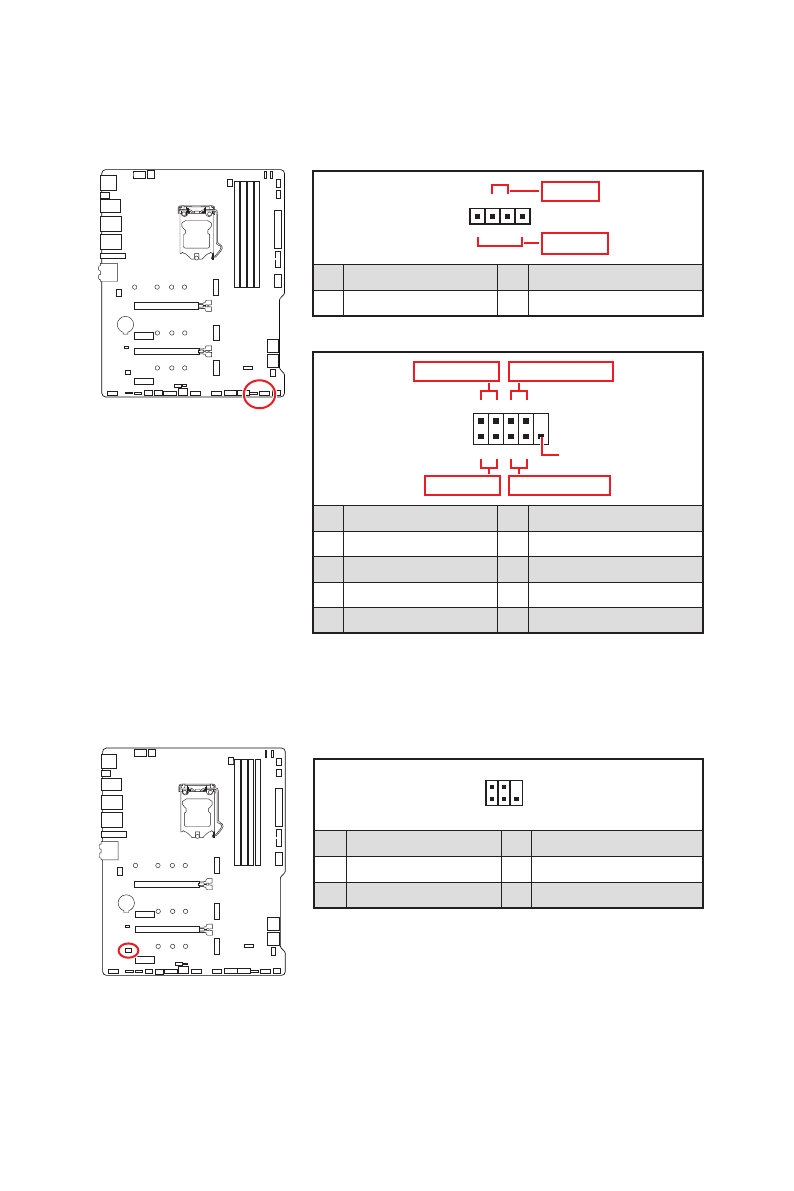

JFP1, JFP2: Разъемы передней панели

Эти разъемы служат для подключения кнопок и светодиодных индикаторов,

расположенных на передней панели.

1

2

10

9

+

+

+

-

-

-

-

+

Power LED

HDD LED Reset Switch

Reserved

Power Switch

JFP1

1

HDD LED +

2

Power LED +

3

HDD LED -

4

Power LED -

5

Reset Switch

6

Power Switch

7

Reset Switch

8

Power Switch

9

Reserved

10

No Pin

1

JFP2

+

+

-

-

Speaker

Buzzer

1

Speaker -

2

Buzzer +

3

Buzzer -

4

Speaker +

JDASH1: Разъем контроллера настройки

Данный разъем предназначен для подключения модуля контроллера настройки

(опционально).

1

2

6

5

1

No Pin

2

NC

3

MCU_SMB_SCL_M

4

MCU_SMB_SDA_M

5

VCC5

6

Ground
