23

Компоненты материнской платы

M2_1~3: Разъемы M.2 (Ключ M)

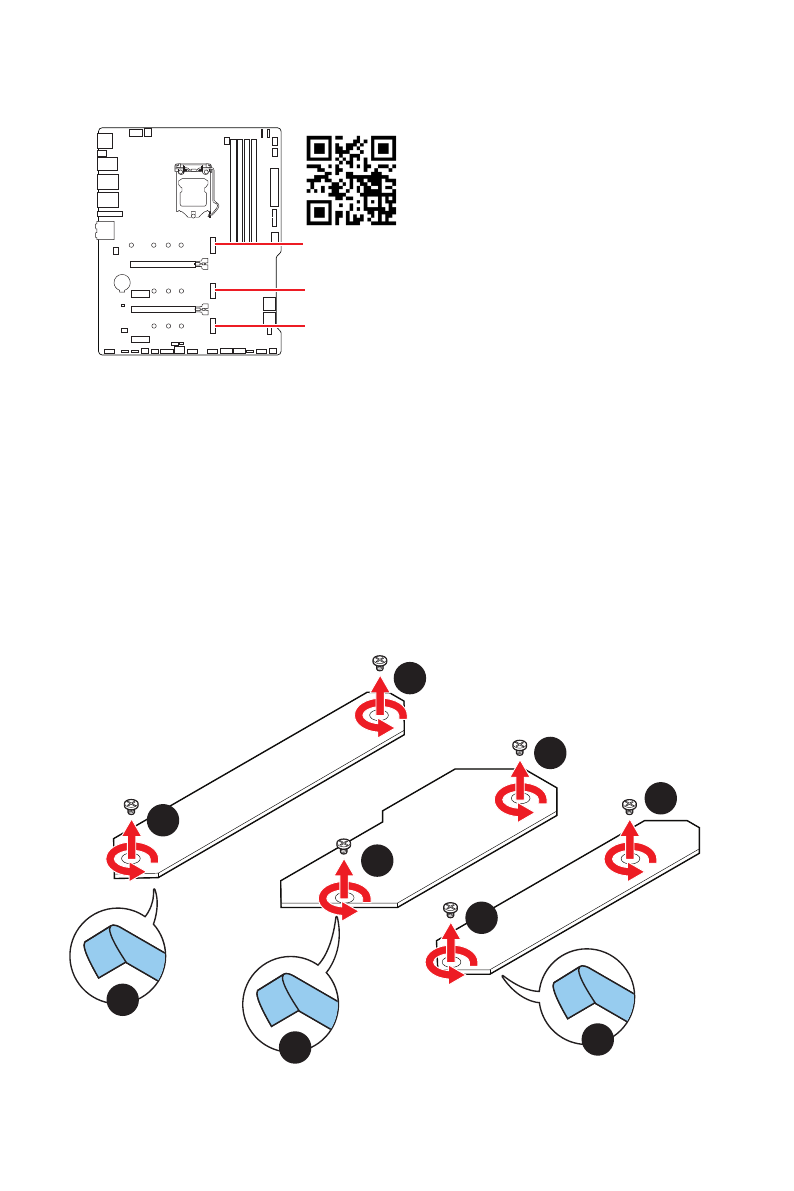

Установка модуля M.2

1.

Удалите винты для радиатора M.2 SHIELD FROZR.

2.

Удалите M.2 SHIELD FROZR и снять защитную пленку с термоинтерфейса.

M2_1

M2_2

M2_3

⚠

Внимание!

∙

Технология Intel® RST только поддерживает PCIe M.2 SSD с UEFI ROM.

∙

Разъемы M2_2 и M2_3 поддерживают память Intel® Optane™.

⚽

Видео Инструкция

Смотрите видео, чтобы узнать как

использовать M.2 SSD.

https://youtu.be/2UeWMgjwogU

2

2

2

1

1

1

1

1

1

M2_1

M2_2

M2_3

▪

MAG Z590 TOMAHAWK WIFI
