22

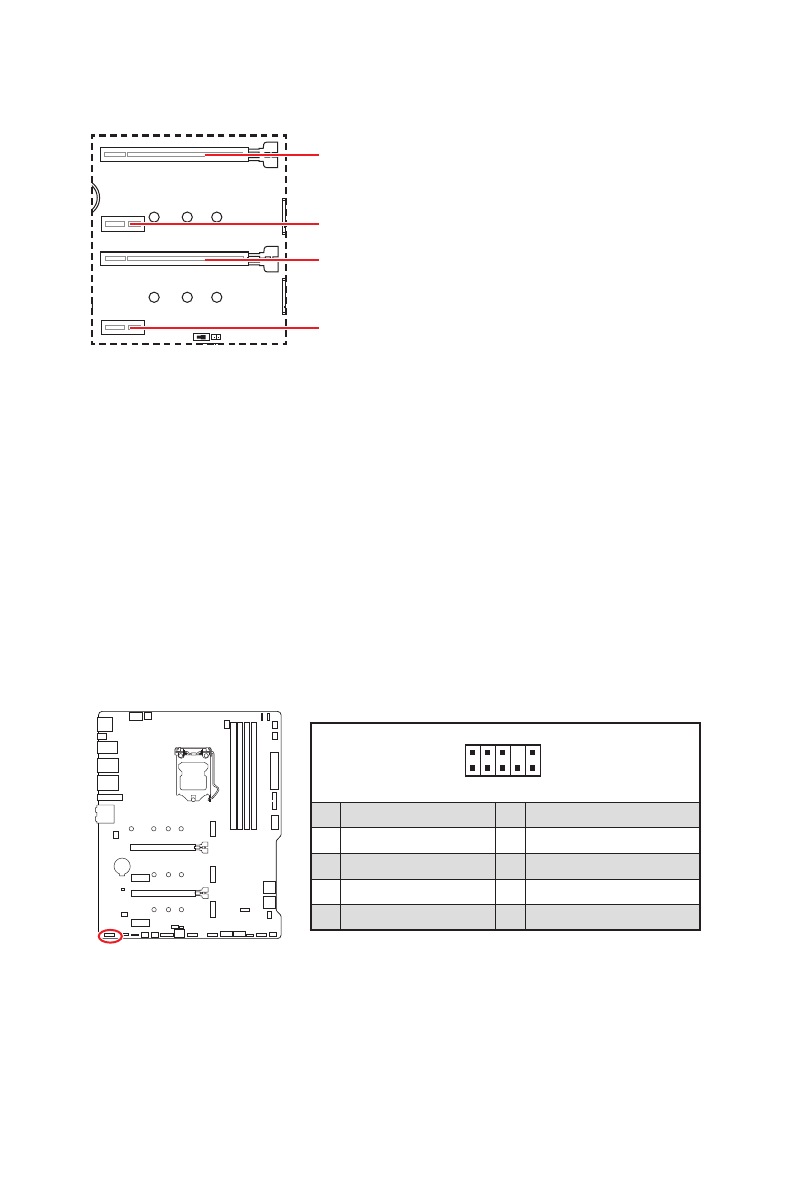

Overview of Components
BAT1
PCI_E1~4: PCIe Expansion Slots
PCI_E1
: PCIe 4.0 x16 (From CPU)
PCI_E3
: PCIe 3.0 x4 (From Z590 chipset)
PCI_E2
: PCIe 3.0 x1 (From Z590 chipset)
PCI_E4
: PCIe 3.0 x1 (From Z590 chipset)
⚠
Important
∙
If you install a large and heavy graphics card, you need to use a tool such as
MSI
Graphics Card Bolster
to support its weight to prevent deformation of the slot.
∙
For a single PCIe x16 expansion card installation with optimum performance, using
the
PCI_E1
slot is recommended.
∙
When adding or removing expansion cards, always turn off the power supply and
unplug the power supply power cable from the power outlet. Read the expansion
card’s documentation to check for any necessary additional hardware or software
changes.
∙
PCI_E3 will run at x1 speed when installing devices in PCI_E2 slot.
JAUD1: Front Audio Connector
This connector allows you to connect audio jacks on the front panel.
1
2
10
9
1
MIC L
2
Ground
3
MIC R
4
NC
5
Head Phone R
6
MIC Detection
7
SENSE_SEND
8
No Pin
9
Head Phone L
10
Head Phone Detection
