background image

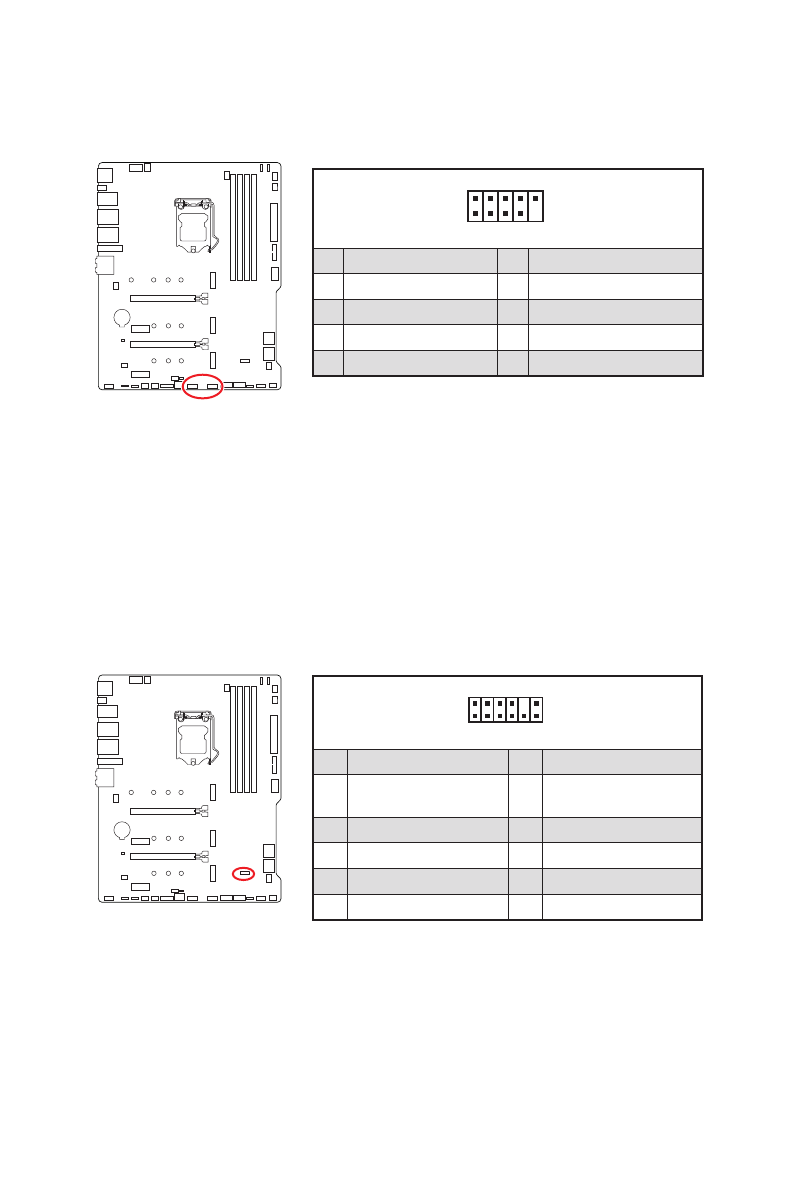

30

Компоненты материнской платы

JUSB1~2: Разъемы USB 2.0

Данные разъемы предназначены для подключения портов USB 2.0 на передней

панели.

1

2

10

9

1

VCC

2

VCC

3

USB0-

4

USB1-

5

USB0+

6

USB1+

7

Ground

8

Ground

9

No Pin

10

NC



Внимание!



Помните, что во избежание повреждений, необходимо правильно подключать

контакты VCC и земли.



Для того, чтобы зарядить ваш iPad, iPhone и iPod через порты USB, пожалуйста,

установите утилиту MSI® Center.

1

2

12

11

1

SPI Power

2

SPI Chip Select

3

Master In Slave Out (SPI Data)

4

Master Out Slave In (SPI

Data)

5

Reserved

6

SPI Clock

7

Ground

8

SPI Reset

9

Reserved

10

No Pin

11

Reserved

12

Interrupt Request

JTPM1: Разъем модуля ТРМ

Данный разъем используется для подключения модуля ТРМ (Trusted Platform

Module). Дополнительные сведения см. в описании модуля ТРМ.
