22

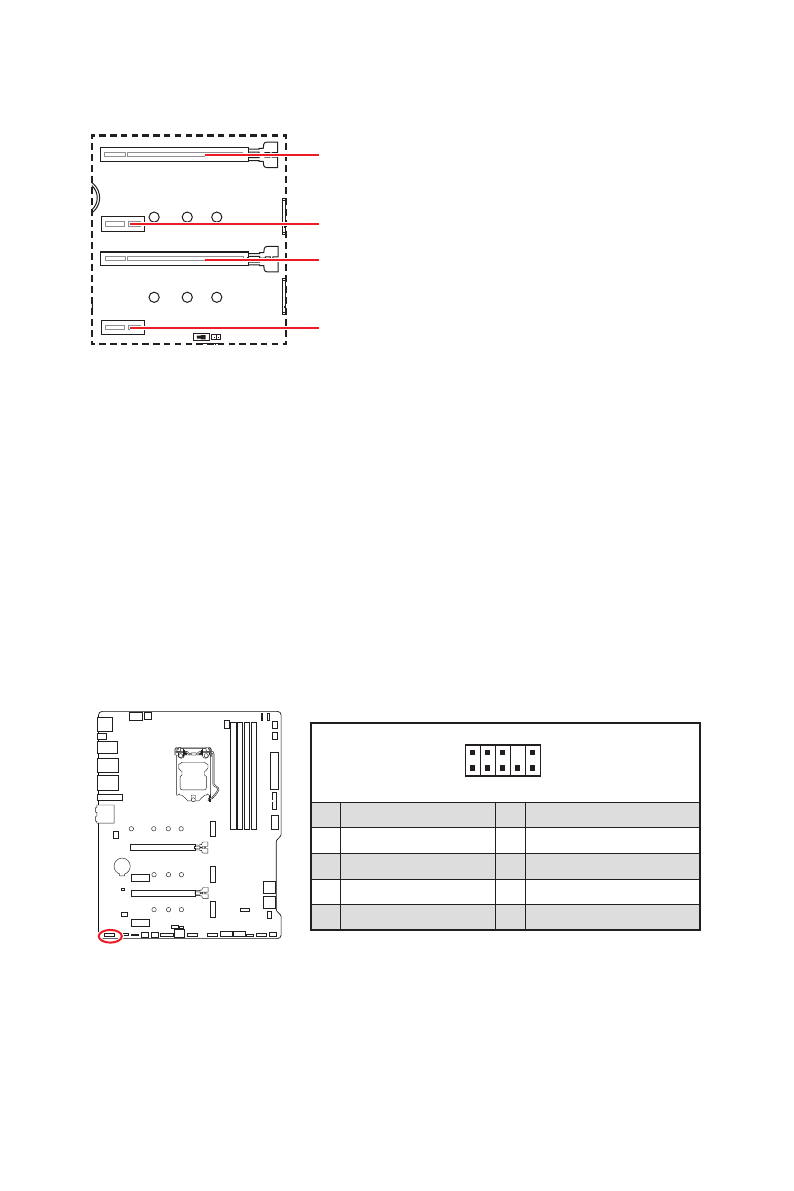

Vue d’ensemble des composants

BAT1

PCI_E1~4 : Slots d’extension PCIe

PCI_E1

: PCIe 4.0 x16 (CPU)

PCI_E3

: PCIe 3.0 x4 (Chipset Z590)

PCI_E2

: PCIe 3.0 x1 (Chipset Z590)

PCI_E4

: PCIe 3.0 x1 (Chipset Z590)



Important



Si vous installez une carte graphique lourde, il vous faut utiliser un outil comme

la

barre de support MSI Gaming Series

 pour supporter son poids et pour éviter la

déformation du slot.



Si vous choisissez d’installer une seule carte d’extension PCIe x16, nous vous

recommandons d’utiliser le slot

PCI_E1

pour profiter de performances optimales.



Veillez à toujours mettre l’ordinateur hors tension et à débrancher le cordon

d’alimentation avant d’installer les cartes d’extension. Référez-vous à la

documentation des cartes pour vérifier si un composant ou un logiciel doit être

modifié.



Le slot PCI_E3 fonctionne en mode x1 lorsqu’un périphérique est installé dans le

PCI_E2.

JAUD1 : Connecteur audio avant

Ce connecteur se lie aux jacks audio du panneau avant.

1

2

10

9

1

MIC L

2

Ground

3

MIC R

4

NC

5

Head Phone R

6

MIC Detection

7

SENSE_SEND

8

No Pin

9

Head Phone L

10

Head Phone Detection
