24
Overview of Components
3.

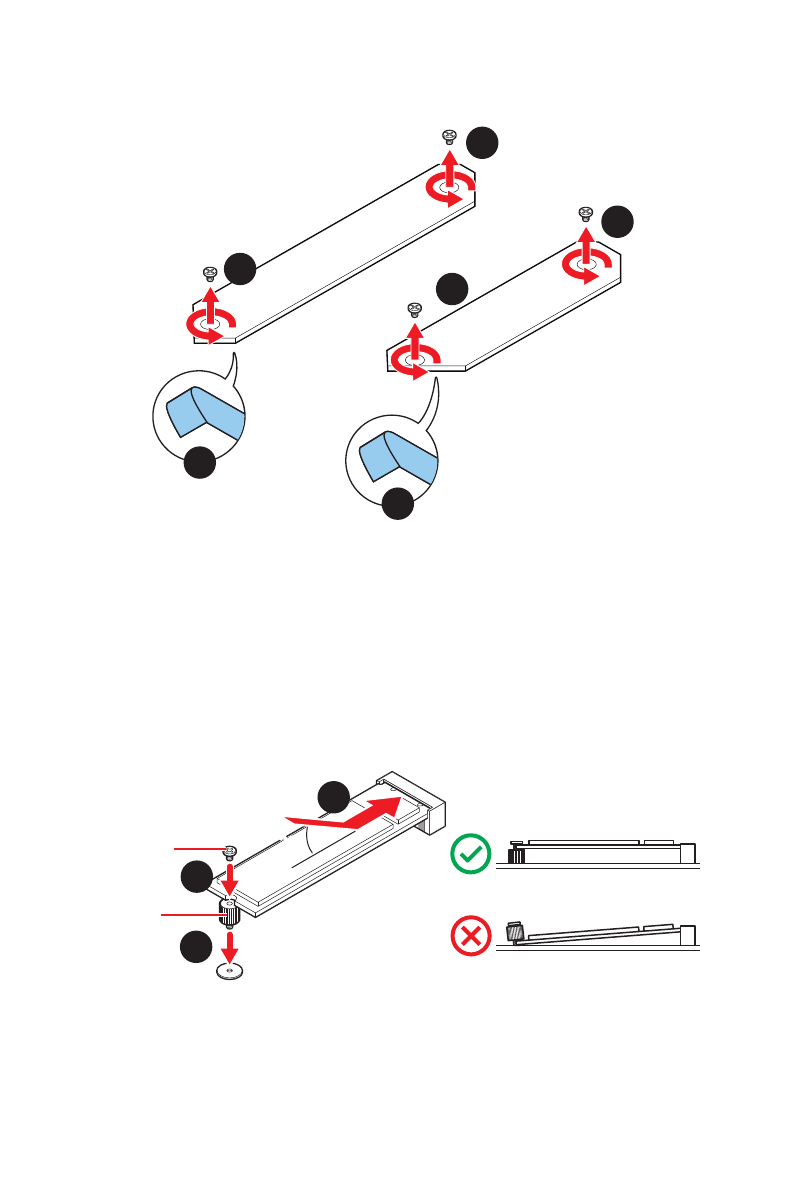

Secure the supplied M.2 standoff according to your M.2 SSD length if need.
4.
Insert your M.2 SSD into the M.2 slot at a 30-degree angle.
5.
Secure the M.2 SSD in place with the supplied M.2 8.5H screw.
⚠
Important
Skip step 3 and step 5, if you install 22110 M.2 into M2_1 slot or 2280 M.2 into M2_2
and M2_3 slots.
30º
30º
5
4
3
8.5H screw
Standoff
▪
MAG Z590 TORPEDO
2
2
1
1
1
1
M2_1
M2_2
Содержание
- 5 Installing the Motherboard/ Installation des Motherboards/; Youtube
- 6 Connecting the Power Connectors/ Stromanschlüsse
- 139 Содержание; Безопасное использование продукции
- 140 Встроенные индикаторы
- 142 Уведомление о стойках для крепления материнской платы
- 143 Технические характеристики; Процессор; Чипсет; Слоты расширения
- 144 Встроенная; Подключение
- 146 Разъемы на плате
- 147 UEFI AMI BIOS
- 148 Продолжение с предыдущей страницы; Программное; Драйверы; Функции MSI
- 149 Эксклюзивные
- 151 Комплект поставки; Материнская плата
- 152 Задняя панель портов ввода/ вывода
- 153 Конфигурация портов Аудио; Порты Аудио; Таблица состояний индикатора порта LAN; изменения параметров звука, чтобы улучшить качество звука.
- 154 ∙ Выбор устройства; Автоматическое всплывающее диалоговое окно
- 155 Подключение наушников и микрофона
- 158 Процессорный сокет; выемки
- 159 Слоты DIMM; Рекомендации по установке модулей памяти
- 160 MSI Graphics Card Bolster; для поддержки веса графической карты; JAUD1: Разъем аудио передней панели
- 161 Удалите винты для радиатора M.2 SHIELD FROZR.; Видео Инструкция; Смотрите видео, чтобы узнать как
- 162 Пропустите шаг 3 и шаг 5, чтобы установить 22110 M.2 в разъем M2_1 или
- 164 Таблица комбинации для слотов M.2 и SATA; Слот; PCIe (Разъем M2_1 будет доступен только при использовании; SATA; порту можно подключить одно устройство SATA.
- 165 расположенных на передней панели.; JDASH1: Разъем контроллера настройки
- 166 подключения всех кабелей питания к блоку питания АТХ.
- 167 контакты питания и земли.
- 168 контакты VCC и земли.; JTPM1: Разъем модуля ТРМ
- 169 Переключение режимов работы и скорости вращения вентилятора; Назначение контактов разъема для подключения вентилятора; Разъем
- 170 JCI1: Разъем датчика открытия корпуса; Использование датчика открытия корпуса
- 171 Сброс настроек BIOS до значений по умолчанию; JTBT1: Разъем для установки карты расширения
- 172 обесточить систему и отключить кабель питания.; Подключение RGB светодиодных лент
- 173 светодиодных лент 5В к разъему JRGB приведет к их повреждению.; Подключение адресных RGB светодиодных лент
- 174 Индикаторы отладки EZ; - память DRAM не обнаружена или повреждена.; - видеокарта не обнаружена или повреждена.; - устройство загрузки не обнаружено или; LED_SW1: Переключатель для управления индикаторами; на материнской плате.
- 175 Установка ОС, драйверов и MSI Center; Установка Windows® 10; Установка драйверов; Инструкции по использованию MSI Center
- 176 Преимущества UEFI; ∙ 32-битная ОС Windows; Как проверить режим BIOS?
- 177 Настройка BIOS; всегда устанавливайте настройки по умолчанию; Вход в настройки BIOS; Функциональные клавиши; Инструкции по настройке BIOS
- 178 Сброс BIOS; очистки данных CMOS; Обновление BIOS; Обновление BIOS при помощи M-FLASH; Yes
- 179 Обновление BIOS при помощи MSI Center; порт Flash BIOS
- 182 ii; WEEE (Waste Electrical and
