24

Компоненты материнской платы

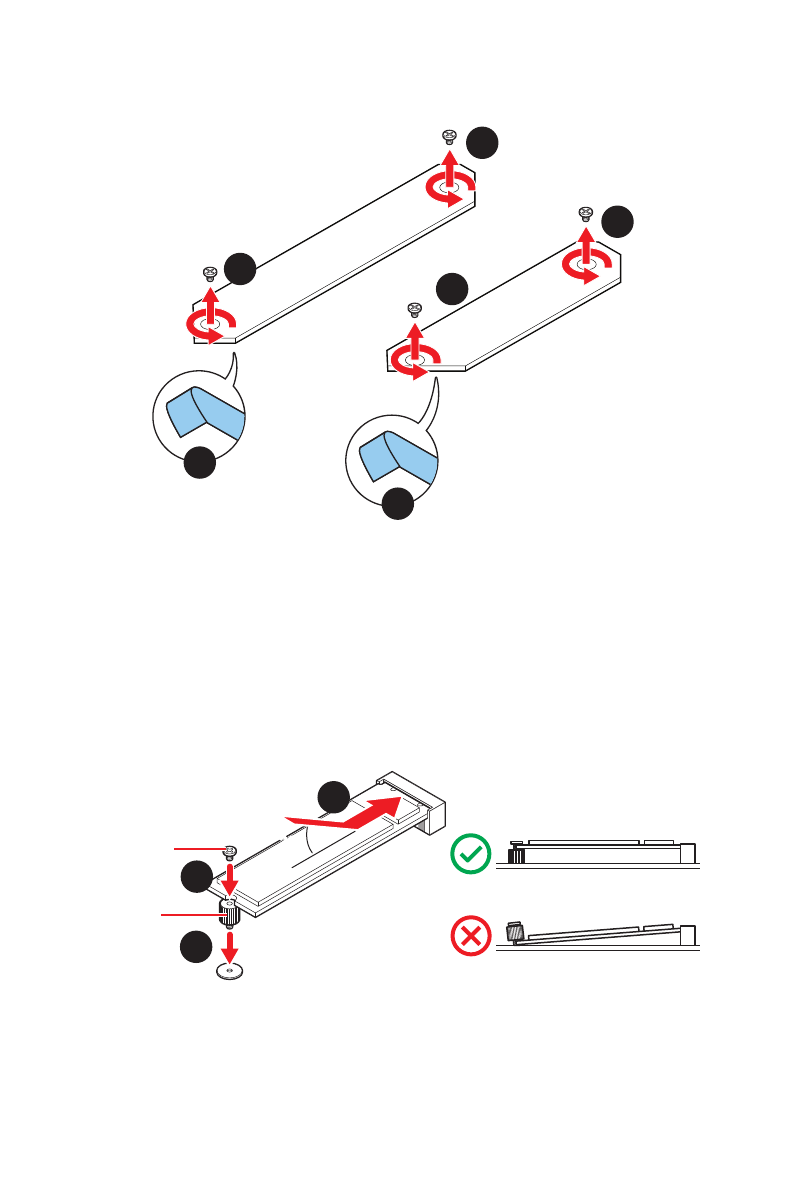

3.

При необходимости установите поставляемые стойки M.2 в соответствии с

длиной M.2 SSD.

4.

Вставьте M.2 SSD в разъем М.2 под углом 30 градусов.

5.

Закрепите M.2 SSD с помощью прилагаемого винта 8.5H для M.2.



Внимание!

Пропустите шаг 3 и шаг 5, чтобы установить 22110 M.2 в разъем M2_1 или

установить 2280 M.2 в разъемы M2_2 и M2_3.

30º

30º

5

4

3

Винт 8.5H

Стойка



MAG Z590 TORPEDO

2

2

1

1

1

1

M2_1

M2_2
