Vue d’ensemble des composants

1

1

1

D

+5V

⚠

Attention

Faites attention à bien connecter le bon type de ruban LED. Le connecteur JRGB et le

connecteur JRAINBOW fournissent des tensions différentes. La connexion d’un ruban

LED 5 V au connecteur JRGB peut endommager le ruban.

⚠

Important

∙

Le connecteur JRAINBOW supporte jusqu’à des rubans 75 LEDs WS2812B

adressables individuellement (5 V/Data/Ground) avec une puissance nominale

maximale de 3 A (5 V). Dans le cas d’une luminosité de 20 %, le connecteur supporte

jusqu’à 200 LED.

∙

Avant d’installer ou de retirer le ruban LED, veillez à toujours éteindre

l’alimentation et à débrancher le câble d’alimentation de la prise électrique.

∙

Veuillez utiliser un logiciel MSI dédié pour contrôler le ruban d’extension LED.

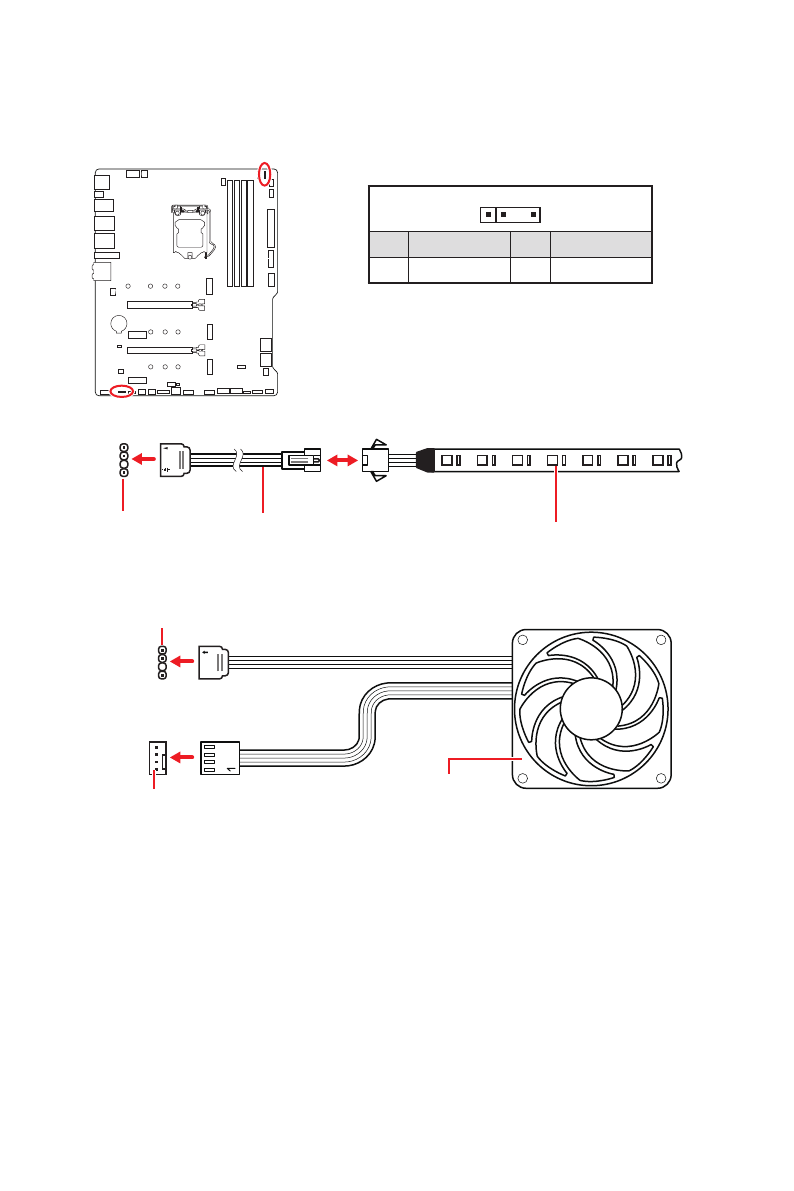

JRAINBOW1~2 : Connecteurs LED RGB adressables

Le connecteur JRAINBOW vous permet de connecter un ruban à LED RGB WS2812B

adressable individuellement 5 V.

Connecteur

JRAINBOW

Connecteur JRAINBOW

Connecteur de ventilateur système

Câble d’extension

pour ruban à LED

de type arc-en-ciel

Ruban LED RGB WS2812B

adressable individuellement,

sortie 5 V

1

1

+5V

2

Data

3

No Pin

4

Ground

Connexion du ruban LED RGB adressable

Connexion du ventilateur LED RGB adressable

Ventilateur LED RGB adressable
