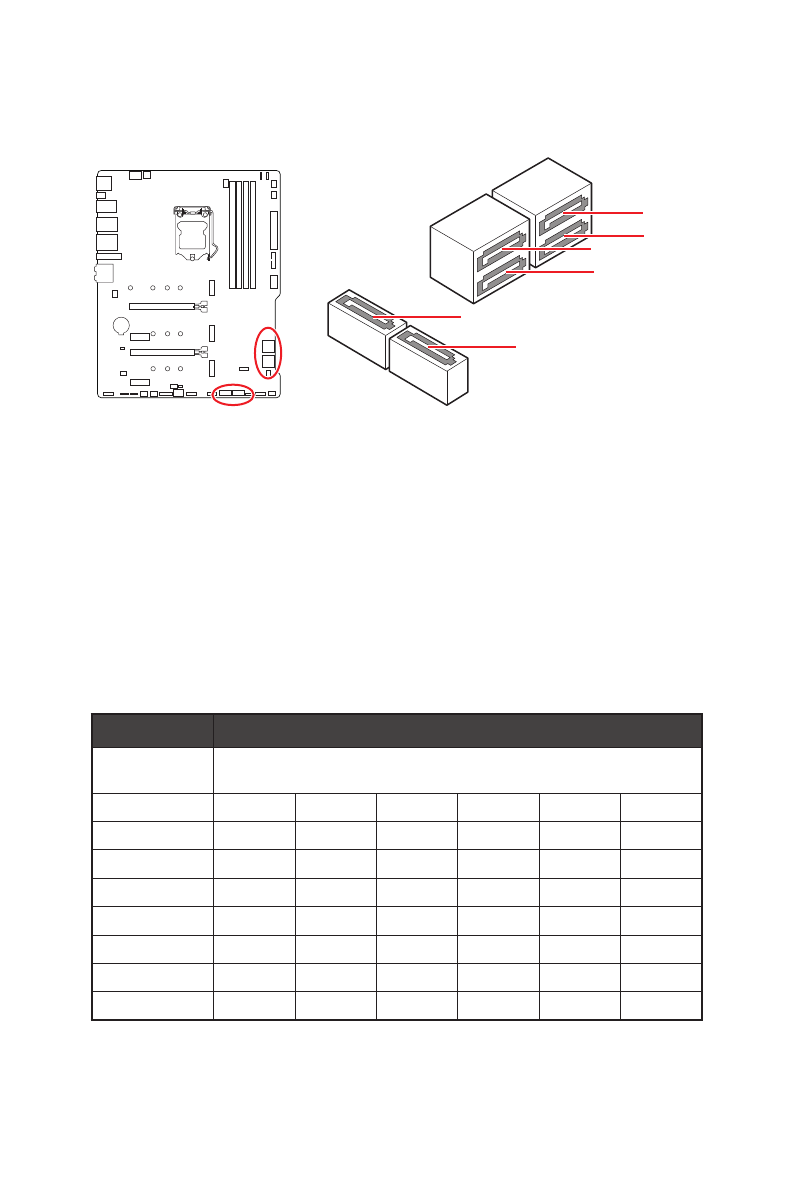

Vue d’ensemble des composants
SATA1~6 : Connecteurs SATA 6 Gb/s
Ces connecteurs utilisent une interface SATA 6 Gb/s. Chaque connecteur peut être
relié à un appareil SATA.
SATA1
SATA3
SATA5
SATA2
SATA4
SATA6
⚠
Important
∙
Veuillez ne pas plier les câbles SATA à 90° car cela pourrait entraîner une perte de
données pendant la transmission.
∙
Les câbles SATA disposent de prises identiques sur chaque côté. Néanmoins, il est
recommandé de connecter la prise plate sur la carte mère pour un gain d’espace.
∙
Le connecteur SATA2 est indisponible lorsqu’un SSD M.2 SATA est installé dans le
slot M2_2.
∙
Les connecteurs SATA5 et SATA6 sont indisponibles lorsqu’un SSD M.2 SATA/PCIe
est installé dans le slot M2_3.
Table de combinaison M.2 et SATA
Slot
Connecteurs SATA disponibles
M2_1
PCIe (Le slot M2_1 est seulement disponible sur les processeurs
Intel® de 11ème génération)
M2_2
PCIe
SATA
PCIe
SATA
PCIe
SATA
M2_3
PCIe
PCIe
SATA
SATA
─
─
SATA1
✓
✓
✓
✓
✓
✓
SATA2
✓
─
✓
─
✓
─
SATA3
✓
✓
✓
✓
✓
✓
SATA4
✓
✓
✓
✓
✓
✓
SATA5
─
─
─
─
✓
✓
SATA6
─
─
─
─
✓
✓
(
SATA
: SSD M.2 SATA,
PCIe
: SSD M.2 PCIe, ✓ : disponible, ─ : indisponibe)
