91
Z590M-ITX/ax
Ру
сский

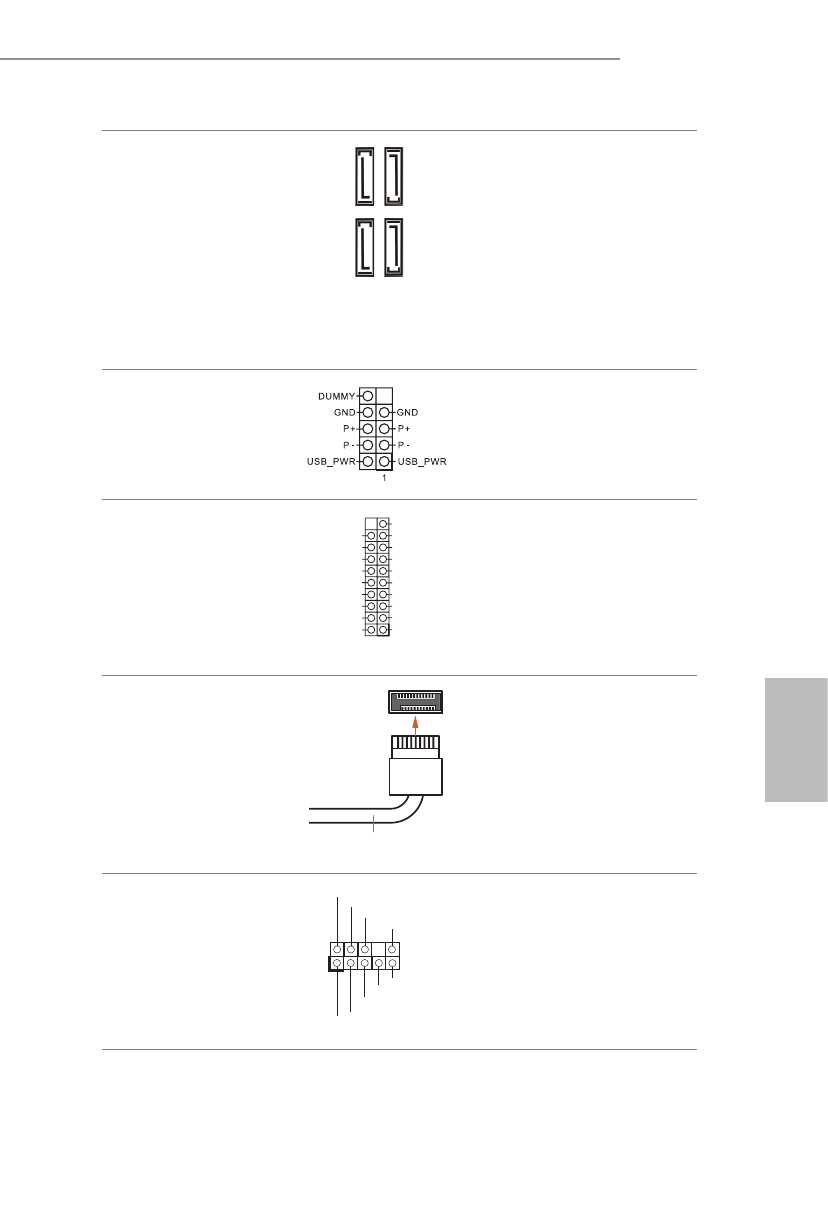

Разъемы Serial ATA3
(SATA3_0:
см. стр. 1, № 9)
(SATA3_1:
см. стр. 1, № 8)
(SATA3_2:
см. стр. 1, № 11)
(SATA3_3:
см. стр. 1, № 10)
Эти четыре разъема
SATA3 предназначены для
подключения кабелей SATA
внутренних запоминающих
устройств для передачи данных
со скоростью до 6,0 Гбит/с.
Колодка USB 2.0
(9-контактная, USB_56)
(см. стр. 1, № 6)
На системной плате
предусмотрена одна колодка
USB2.0. Эта колодка USB 2.0
может поддерживать два порта.
Колодки USB 3.2 Gen1
(19-контактная, USB3_12)
(см. стр. 1, № 7)
На материнской плате имеется
одна колодка. Эта колодка
USB 3.2 Gen1 поддерживает
два порта.
Колодка для порта USB 3.2 Gen2
Type C на передней панели
(20 контактов, F_USB3_TC_1)
(см. стр. 1, № 12)
На материнской плате
предусмотрена одна колодка
для порта USB 3.2 Gen2 Type C
на передней панели. Эта
колодка используется для
подключения модуля USB 3.2
Gen2 с дополнительными
портами USB 3.2 Gen2.
Аудиоколодка передней
панели
(9-контактов, HD_AUDIO1)
(см. стр. 1, № 16)
Эта колодка предназначена для
подключения аудиоустройств к
передней аудиопанели.
SA
TA3_3
SA
TA3_2
SA
TA3_1
SA
TA3_0
1
I n t A _ P B _ D +
D u m m y
I n t A _ P B _ D -
G N D
I n t A _ P B _ S S T X +
G N D
I n t A _ P B _ S S T X -
I n t A _ P B _ S S R X +
I n t A _ P B _ S S R X -
V b u s
V b u s
V b u s
I n t A _ PA _ S S R X -
I n t A _ PA _ S S R X +
G N D
I n t A _ PA _ S S T X -
I n t A _ PA _ S S T X +
G N D
I n t A _ PA _ D -
I n t A _ PA _ D +
J _ S E N S E
O U T 2 _ L
1
M I C _ R E T
P R E S E N C E #
G N D
O U T 2 _ R
M I C 2 _ R
M I C 2 _ L
O U T _ R E T
USB Type-C Cable
