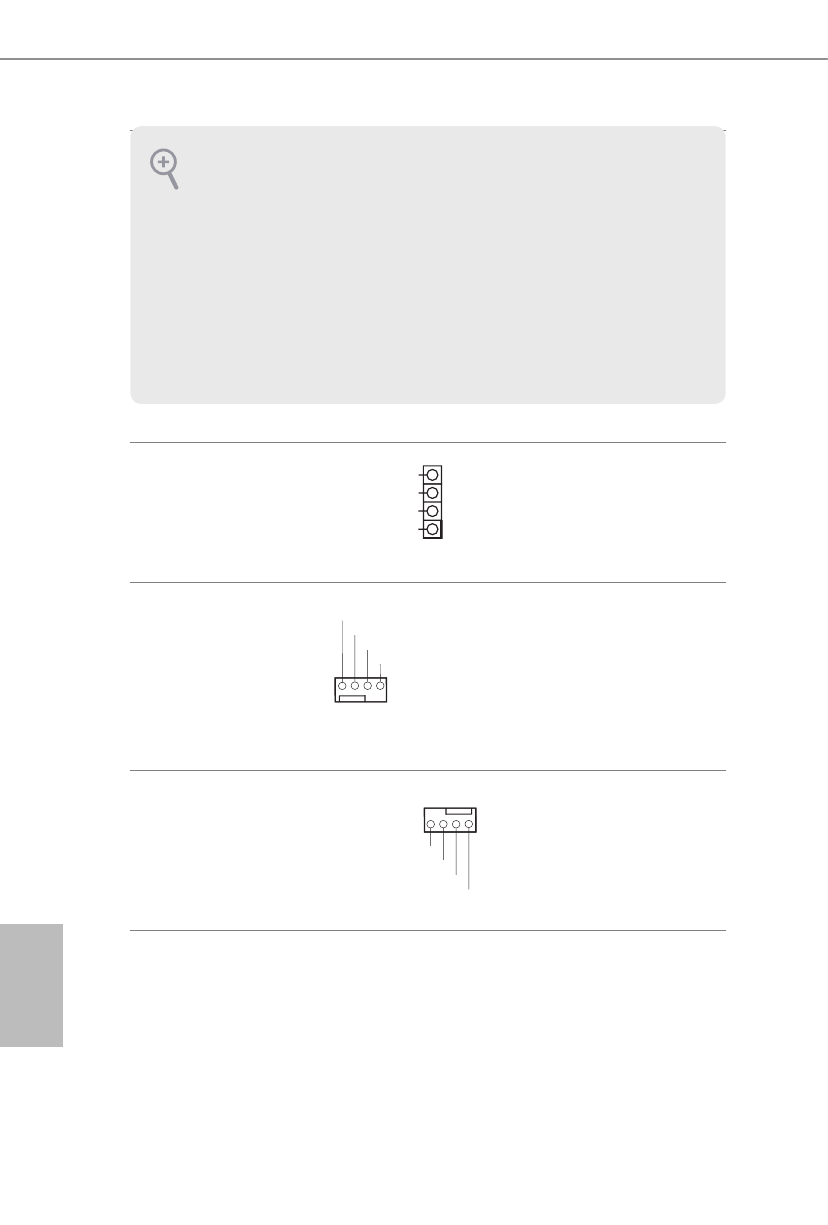

44
Deutsch
Gehäuselautsprecher-
stiftleiste
(4-polig, SPEAKER1)
(siehe S. 1, Nr. 14)
Bitte verbinden Sie den
Gehäuselautsprecher mit dieser
Stiftleiste.
Gehäuse-/Wasserpumpen-
Lüfteranschlusse
(4-polig, CHA_FAN1/WP)
(siehe S. 1, Nr. 1)
Dieses Motherboard bietet
einen 4-poligen Wasserkühlung-
Gehäuselüfteranschluss. Falls
Sie einen 3-poligen Gehäuse-
Wasserkühlerlüfter anschließen
möchten, verbinden Sie ihn bitte
mit Kontakt 1 bis 3.
Gehäuselüfteranschluss
(4-polig, CHA_FAN2)
(siehe S. 1, Nr. 15)
Bitte verbinden Sie das Lüfterkabel
mit dem Lüfteranschluss; der
schwarze Draht gehört zum
Erdungskontakt.
1
+5V
DUMMY
DUMMY
SPEAKER
GN D
+ 1 2 V
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
4 3 2 1
1 2 3 4
GN D
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
FAN_VOLTAGE
1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss
dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die
Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der
Audiostiftleiste der Frontblende installieren:
A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen
sie nicht für das AC’97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes
Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volu-
me (Aufnahmelautstärke)“ an.
