103

Z590M-ITX/ax

Por

tuguês

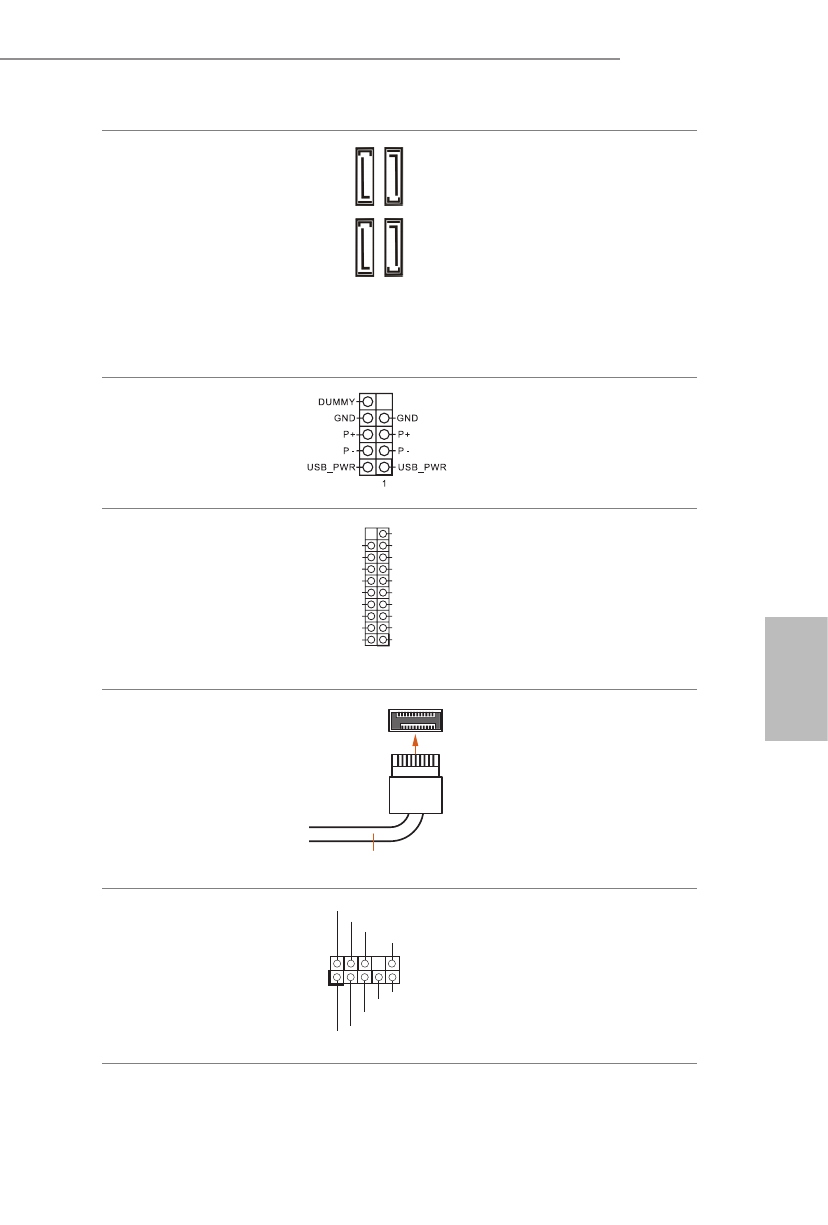

Conectores série ATA3
(SATA3_0:
ver p.1, N.º 9)
(SATA3_1:
ver p.1, N.º 8)
(SATA3_2:
ver p.1, N.º 11)
(SATA3_3:
ver p.1, N.º 10)

Estes quatro conectores SATA3
suportam cabos de dados
SATA para dispositivos de
armazenamento interno com uma
taxa de transferência de dados de
até 6,0 Gb/s.

Suporte USB 2.0
(USB_56 de 9 pinos)
(ver p.1, N.º 6)

Há um cabeçote USB2.0 nesta
placa-mãe. Cada suporte USB 2.0
pode ter duas portas.

Plataforma USB 3.2 Gen1
(USB3_12 de 19 pinos)
(ver p.1, N.º 7)

Há um cabeçote nesta placa-mãe.
Este suporte USB 3.2 Gen1 pode
suportar duas portas.

Painel Frontal Cabeçote
USB 3.2 Gen2 Tipo C
(F_USB3_TC_1 de 20 pinos)
(ver p.1, N.º 12)

Há um Painel Frontal Cabeçote
USB 3.2 Gen2 Tipo C nesta placa
mãe. Este cabeçote é utilizado
para conectar um módulo USB 3.2
Gen2 a portas adicionais USB 3.2
Gen2.

Suporte de áudio do
painel frontal
(HD_AUDIO1 de 9 pinos)
(ver p.1, N.º 16)

Este suporte destina-se à conexão
dos dispositivos de áudio no
painel de áudio frontal.

SA

TA3_3

SA

TA3_2

SA

TA3_1

SA

TA3_0

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

J _ S E N S E

O U T 2 _ L

1

M I C _ R E T

P R E S E N C E #

G N D

O U T 2 _ R

M I C 2 _ R

M I C 2 _ L

O U T _ R E T

USB Type-C Cable
