57

Z590M-ITX/ax

Fr

ançais

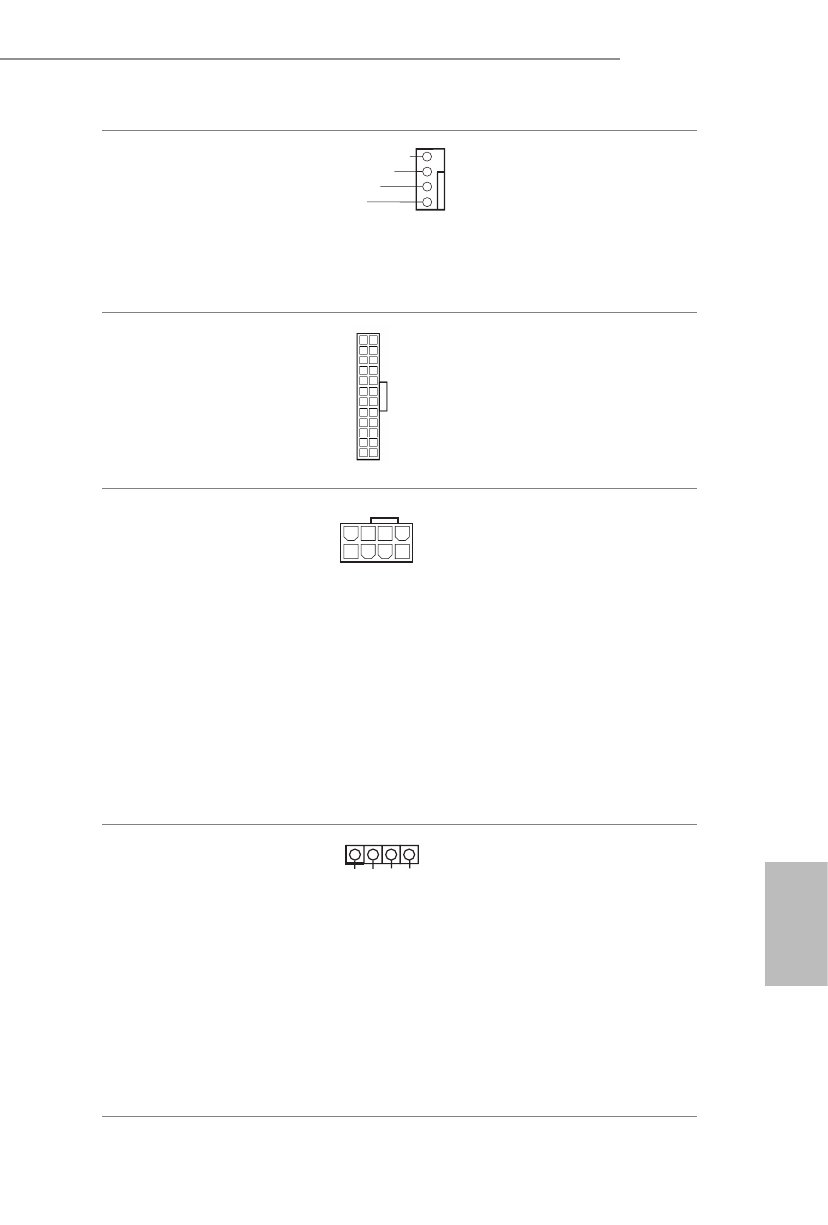

Connecteur du ventilateur
du processeur
(CPU_FAN1 à 4 broches)
(voir p.1, No. 2)

Cette carte mère est dotée d’un
connecteur pour ventilateur
de processeur (Quiet Fan) à 4
broches. Si vous envisagez de
connecter un ventilateur de
processeur à 3 broches, veuillez le
brancher sur la broche 1-3.

Connecteur d’alimentation
ATX
(ATXPWR1 à 24 broches)
(voir p.1, No. 5)

Cette carte mère est dotée d’un
connecteur d’alimentation ATX à
24 broches.

Connecteur d’alimentation
ATX 12 V
(ATX12V1 à 8 broches)
(voir p.1, No. 3)

Cette carte mère est dotée d’un
connecteur d’alimentation ATX
12 V à 8 broches. Pour utiliser
une alimentation ATX à 4
broches, veuillez effectuer les
branchements sur la Broche 1 et
la Broche 5.

*Avertissement : Veuillez vérifier

que le câble d'alimentation

connecté est pour l'unité

centrale et non pour la carte

graphique. Ne branchez pas le

câble d'alimentation PCIe sur ce

connecteur.

Embase LED RVB
(RGB_LED1 à 4 broches)
(voir p.1, No. 18)

L'embase RVB sert à connecter le
câble d'extension LED RVB qui
permet aux utilisateurs de choisir
parmi plusieurs effets lumineux
LED.

Attention : N'installez jamais le

câble LED RVB dans le mauvais

sens ; dans le cas contraire, le

câble peut être endommagé.

*Veuillez consulter la page 32 pour
des instructions supplémentaires
sur cette embase.

FA N _ S P E E D

FA N _ S P E E D _ C O N T R O L

+ 1 2 V

G N D

4

2

3

1

12

 1

24

13

4                            1

8                            5

12V G R B

1
