68
Italiano

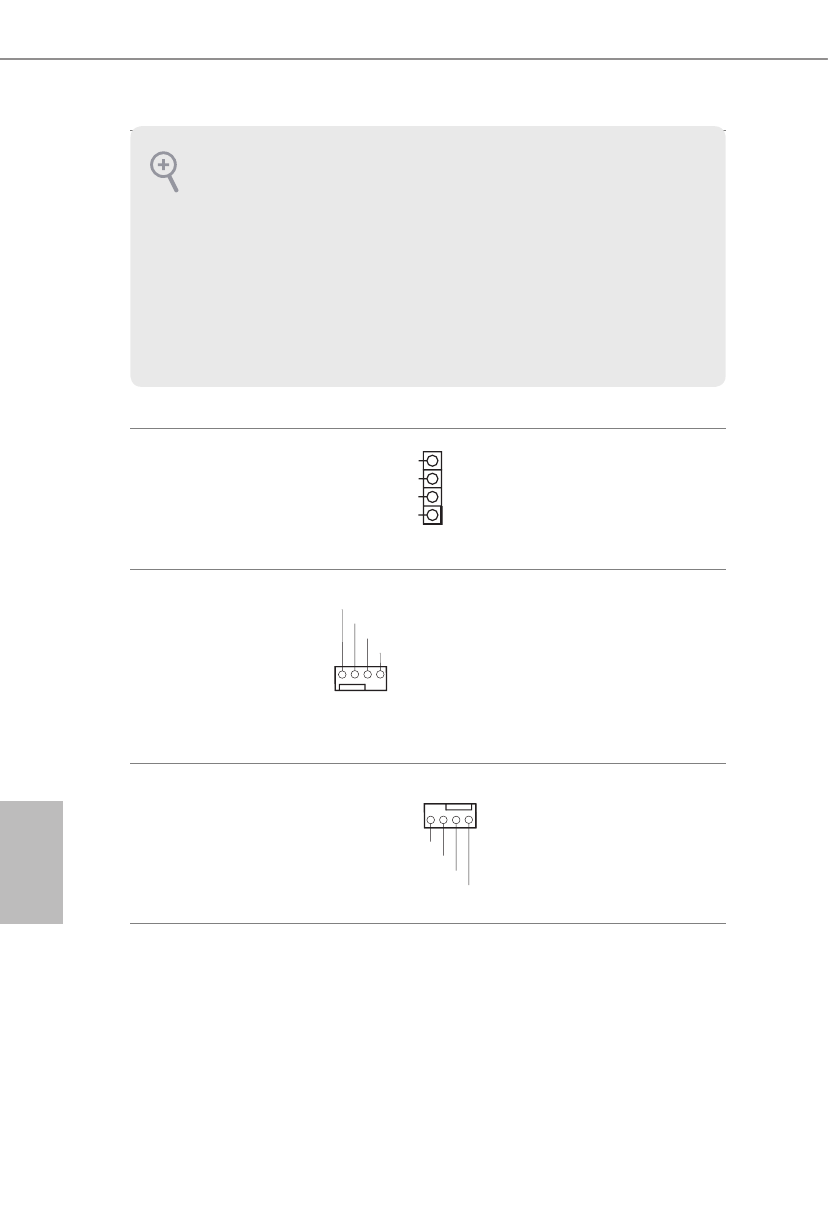

Header altoparlante chassis
(SPEAKER1 a 4 pin)
(vedere pag. 1, n. 14)
Collegare l'altoparlante dello
chassis a questo header.
Connettori ventola chassis /
pompa dell'acqua
(CHA_FAN1/WP a 4 pin)
(vedere pag. 1, n. 1)
Questa scheda madre è dotata
di connettori a 4-pin per ventole
raffreddamento ad acqua del
telaio. Se si decide di collegare una
ventola telaio con raffreddamento
ad acqua a 3 pin, collegarla al pin
1-3.
Connettore della ventola
dello chassis
(CHA_FAN2 a 4 pin)
(vedere pag. 1, n. 15)
Collegare il cavo della ventola
al connettore della ventola e far
corrispondere il filo nero al pin di
terra.
1
+5V
DUMMY
DUMMY
SPEAKER
GN D
+ 1 2 V
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
4 3 2 1
1 2 3 4
GN D
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
FAN_VOLTAGE
1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello
sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni
presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello
anteriore seguendo le fasi di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessa-
rio collegarli per il pannello audio AC’97.
E. Per attivare il microfono anteriore, andare alla scheda “FrontMic” nel pannello di
controllo Realtek e regolare il “Volume di registrazione”.
