English

23

Z590M-ITX/ax

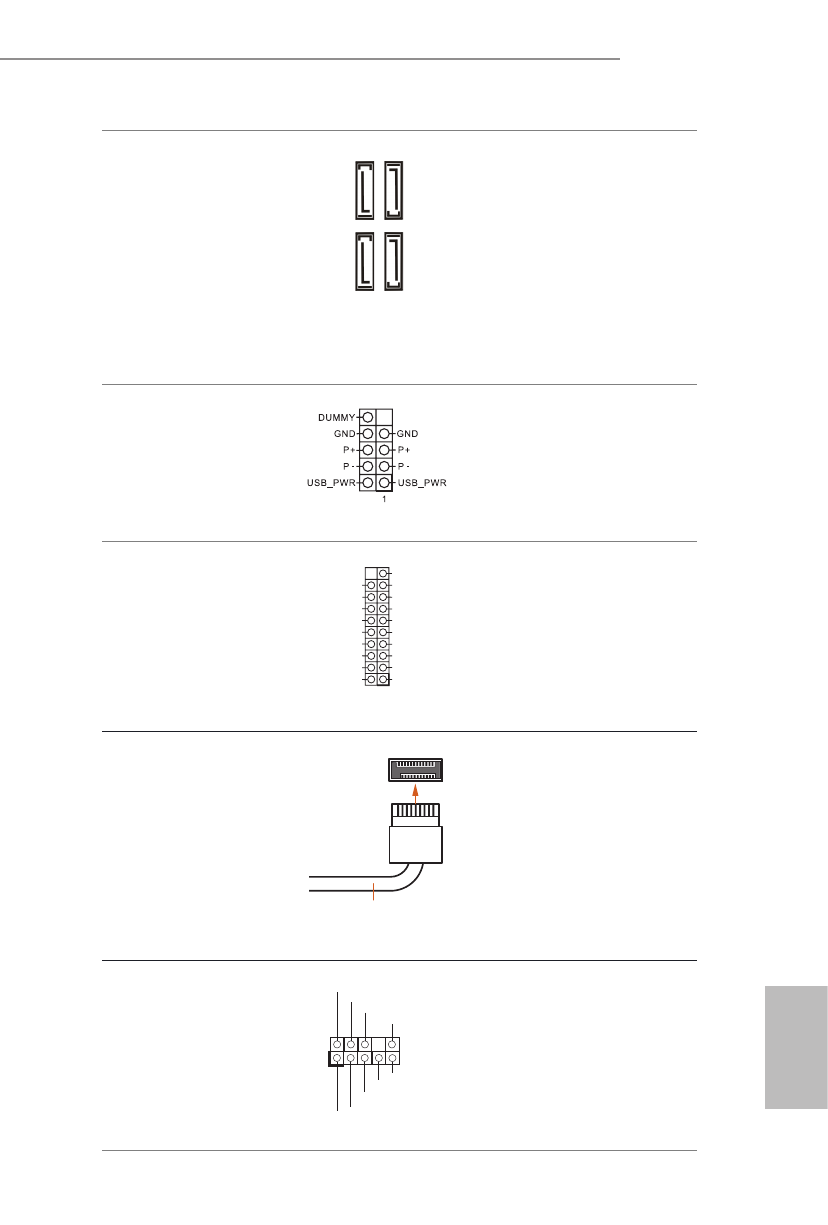

Serial ATA3 Connectors
(SATA3_0:
see p.1, No. 9)
(SATA3_1:
see p.1, No. 8)
(SATA3_2:
see p.1, No. 11)
(SATA3_3:
see p.1, No. 10)

These four SATA3
connectors support SATA
data cables for internal
storage devices with up to
6.0 Gb/s data transfer rate.

USB 2.0 Header
(9-pin USB_56)
(see p.1, No. 6)

There is one USB2.0
header on this
motherboard. This USB
2.0 header can support
two ports.

USB 3.2 Gen1 Header
(19-pin USB3_12)
(see p.1, No. 7)

There is one header on
this motherboard. This
USB 3.2 Gen1 header can
support two ports.

Front Panel Type C USB
3.2 Gen2 Header
(20-pin F_USB3_TC_1)
(see p.1, No. 12)

There is one Front
Panel Type C USB 3.2
Gen2 Header on this
motherboard. This header
is used for connecting a
USB 3.2 Gen2 module for
additional USB 3.2 Gen2
ports.

Front Panel Audio Header
(9-pin HD_AUDIO1)
(see p.1, No. 16)

This header is for
connecting audio devices
to the front audio panel.

SA

TA3_3

SA

TA3_2

SA

TA3_1

SA

TA3_0

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

J _ S E N S E

O U T 2 _ L

1

M I C _ R E T

P R E S E N C E #

G N D

O U T 2 _ R

M I C 2 _ R

M I C 2 _ L

O U T _ R E T

USB Type-C Cable
