81

Z590M-ITX/ax

Español

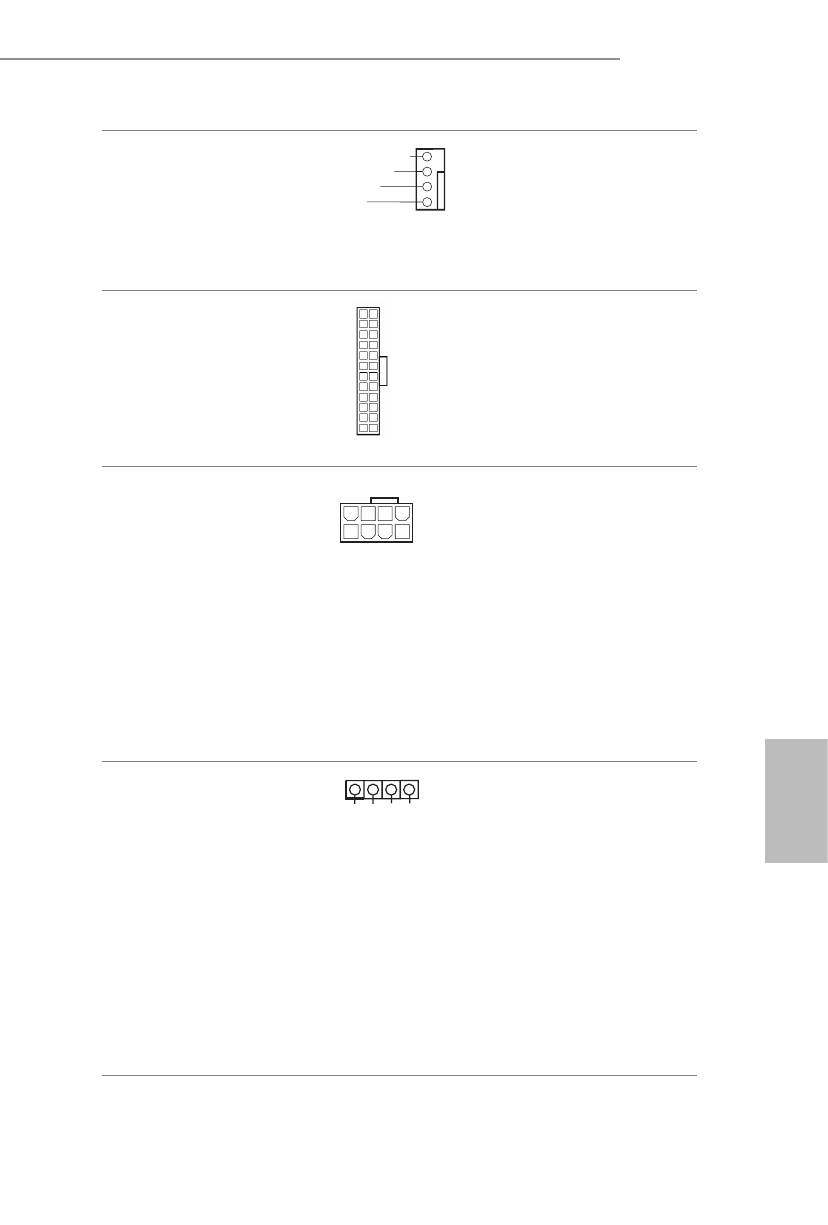

Conector del ventilador de
la CPU
(CPU_FAN1 de 4-pines)
(consulte la pág. 1, nº 2)

Esta placa base contiene un
conector de ventilador (ventilador
silencioso) de CPU de 4 contactos.
Si tiene pensando conectar un
ventilador de CPU de 3 contactos,
conéctelo al contacto 1-3.

Conector de alimentación ATX
(ATXPWR1 de 24 contactos)
(consulte la pág. 1, nº 5)

Esta placa base contiene un
conector de alimentación ATX de
24 contactos.

Conector de alimentación
ATX de 12 V
(ATX12V1 de 8 contactos)
(consulte la pág. 1, nº 3)

Esta placa base contiene un
conector de alimentación ATX de
12 V y 8 contactos. Para utilizar
una toma de alimentación ATX
de 4 contactos, conéctela en los
contactos del 1 al 5.

*Advertencia: Asegúrese de

que el cable de alimentación

conectado corresponda a este

CPU y no a la tarjeta gráfica. No

conecte el cable de alimentación

PCIe a este conector.

Cabezal de LED RGB
(RGB_LED1 de 4 contactos)
(consulte la pág. 1, nº 18)

El cabezal RGB se utiliza para
conectar el alargador de LED RGB
que permite a los usuarios elegir
entre varios efectos de iluminación
de LED.

Precaución: Nunca instale

el cable de LED RGB con la

orientación incorrecta ya que,

de lo contrario, el cable puede

dañarse.

*Consulte la página 32 para
obtener más instrucciones sobre
esta base de conexiones.

FA N _ S P E E D

FA N _ S P E E D _ C O N T R O L

+ 1 2 V

G N D

4

2

3

1

12

 1

24

13

4                            1

8                            5

12V G R B

1
