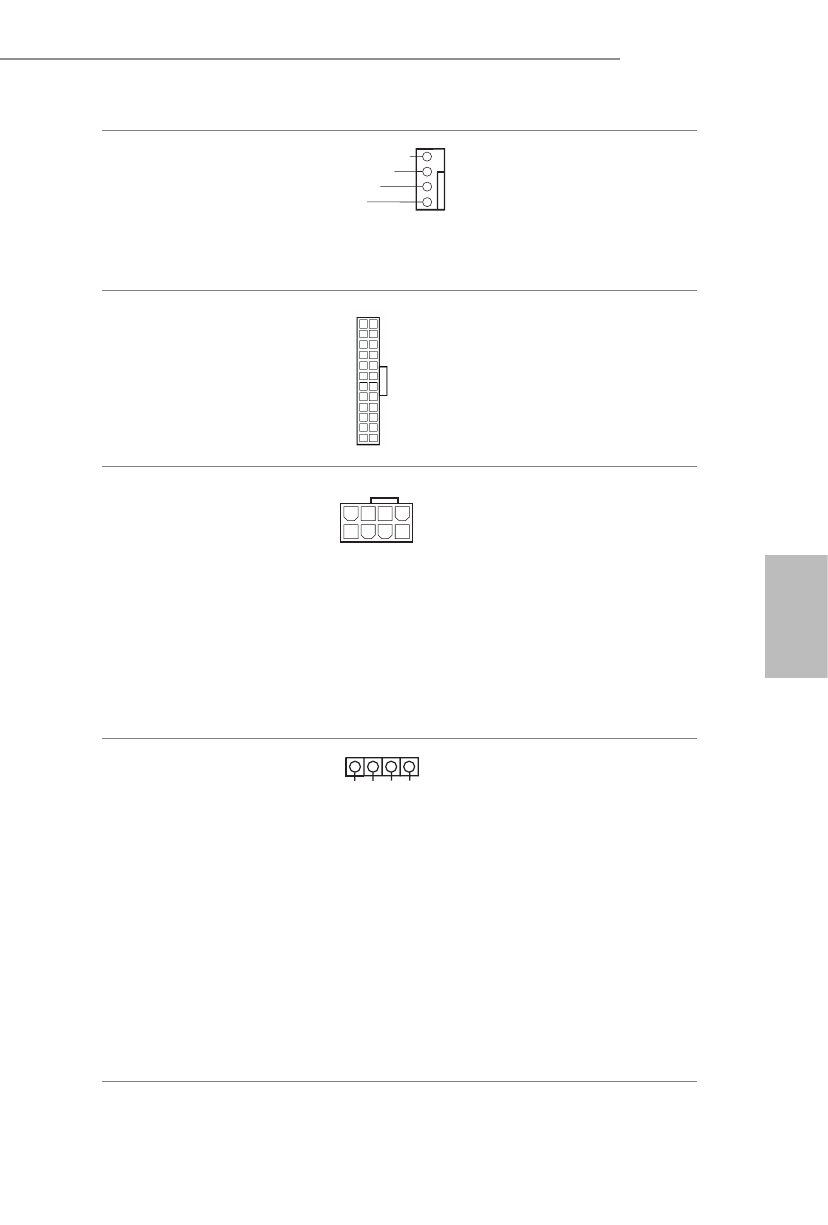

Złącze wentylatora CPU
(4-pinowe CPU_FAN1)
(sprawdź s.1, Nr 2)

Ta płyta główna udostępnia
4-pinowe złącze wentylatora
CPU (Cichy wentylator). Jeśli
planowane jest podłączenie
3-pinowego wentylatora CPU,
należy je podłączyć do pinów 1-3.

Złącze zasilania ATX
(24-pinowe ATXPWR1)
(sprawdź s.1, Nr 5)

Ta płyta główna udostępnia
24-pinowe złącze zasilania ATX.

Złącze zasilania ATX 12V
(8-pinowe ATX12V1)
(sprawdź s.1, Nr 3)

Ta płyta główna udostępnia
8-pinowe złącze zasilania ATX
12 V. W celu użycia 4-pinowego
zasilacza ATX, należy podłączyć
je wzdłuż pinu 1 i pinu 5.

*Ostrzeżenie: Upewnij się, że

podłączony kabel zasilający jest

przeznaczony do CPU, a nie do

karty graficznej. Nie podłączaj

do tego złącza kabla zasilającego

PCIe.

Złącze główkowe LED RGB
(4-pinowe RGB_LED1)
(sprawdź s.1, Nr 18)

Złącze główkowe RGB jest
używane do podłączenia
przedłużacza LED RGB, który
umożliwia użytkownikom wybór
spośród różnych efektów światła
LED.

Ostrzeżenie: Nigdy nie należy

instalować kabla LED RGB w

nieprawidłowym kierunku; w

przeciwnym razie kabel może

zostać uszkodzony.

*Dalsze instrukcje dotyczące
tego złącza główkowego należy
sprawdzić na stronie 32.

FA N _ S P E E D

FA N _ S P E E D _ C O N T R O L

+ 1 2 V

G N D

4

2

3

1

12

 1

24

13

4                            1

8                            5

12V G R B

1
